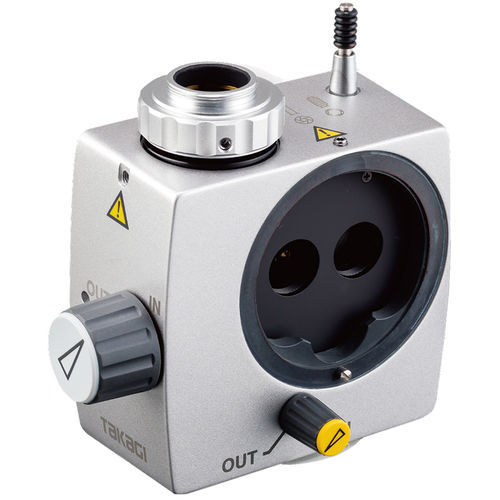

"Integrierter" Kombinationsadapter mit integriertem Strahlenteiler, Kameraadapter und Gelbfilter für unsere TAKAGI-Produkte.
Merkmale
C-Mount-Ring
Der C-Mount-Adapter wird standardmäßig mitgeliefert, um für alle C-Mount-Kameras verfügbar zu sein. Eine CCD-Kamera mit einem 1/3"-Chip bietet den idealen Blickwinkel des Monitors. Mit einer speziellen Relaislinse kann der Adapter an der Nikon-Digitalkamera COOLPIX995 angebracht werden.
Strahlenteiler IN/OUT-Knopf
Wenn der Drehknopf auf IN gestellt ist, kann das Bild durch das Okular betrachtet werden, und das Bild im linken Auge kann auch auf dem an die Kamera angeschlossenen Monitor betrachtet werden. Wenn der Knopf auf OUT gedreht ist, kann das Bild nur durch das Okular und nicht auf dem Monitor betrachtet werden.
Einstellung der CCD-Kamera-Flanschrückseite
Wenn eine CCD-Kamera installiert ist, kann die Schärfeeinstellung der Kamera einfach mit einer Stellschraube vorgenommen werden, was eine schnelle Fokussierung des Bildes ermöglicht.
Einstellung der CCD-Kamera-Zentrierung
Die Zentrierung der optischen Achse kann mit drei Stellschrauben am Umfang des Adapters leicht eingestellt werden, was eine Korrektur der Ausrichtung des Bildes auf dem Monitor aufgrund der Neigung des CCD-Chips ermöglicht.
Abstand von den Okularen zum Prüfling
Der Strahlenteiler, der Kameraadapter und der Gelbfilter sind in ein kompaktes Gehäuse integriert, um den Abstand zwischen den Okularen und dem Prüfling zu minimieren. Damit wurde das Problem der eingeschränkten Bedienbarkeit bei Verwendung mehrerer Adapter gelöst.
Kamerabild von Fokustiefe Apertur Blendenknopf
Durch Drücken/Ziehen des Hebels lässt sich die Schärfentiefe des Kamerabildes verändern.
---
