Lichtreflexionssensor FCR-7UVIR200-2-BX/ME

für Nahinfrarotspektroskopie

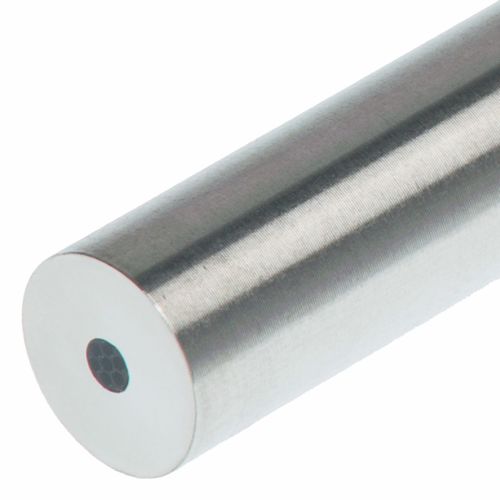

Reflexionssonden werden verwendet, um Spektralinformationen von diffusen oder spiegelnden Materialien zu erhalten. Das Licht einer Lichtquelle wird durch sechs Beleuchtungsfasern zur Probe geleitet, und die Reflexion wird von einer siebten Faser in der Mitte der Spitze der Reflexionssonde gemessen. Die 7. Faser ist mit einem Spektrometer verbunden, das auf den entsprechenden Wellenlängenbereich eingestellt ist. Es können weitere Beleuchtungsfasern hinzugefügt werden, um mehr Energie von der Lichtquelle zu erhalten und somit das Reflexionssignal zu erhöhen. Für Messungen unter einem Winkel von 90° wurde die FCR-90-Option entwickelt. Dabei handelt es sich um einen speziellen Adapter mit einem 45°-Spiegel, der einfach auf die Spitze der Standard-Reflexionssonden von Avantes montiert werden kann. Das FCR-COL ist eine einstellbare UV/VIS/NIR-Kollimations- und Fokussierungslinse, die es ermöglicht, den Messfleck auf eine größere Entfernung zu fokussieren. Informationen zum Produkt Technische Daten Fasern - 7 Fasern 200 oder 400 µm Kern, 6 Lichtfasern, 1 Lesefaser, N.A.= 0.22. Standard 2 m Länge, Verzweigungspunkt in der Mitte. Wellenlängenbereich - 200-2500 nm (UV/VIS/NIR) Steckverbinder - SMA-905-Steckverbinder (2x) Sondenende - Zylinder aus Edelstahl 316, 50 mm lang x 6,35 mm Durchmesser. Wahlweise -PK für PEEK oder -HY für Hastelloy® C276 (auf Anfrage) Ummantelung - Die optischen Fasern sind durch einen Innenschlauch aus Silikon und einen flexiblen Außenmantel aus Edelstahl (BX, Außendurchmesser 6,0 mm) oder verchromtem Messing (ME, Außendurchmesser 5,0 mm) geschützt. Die Ummantelung sorgt außerdem für eine Spannungsentlastung Temperatur - -30°C bis 100°C. (-HT-Ausführung 200°C) Biegen - Minimaler Biegeradius: Kurzfristig (wenige Sekunden) 20-40 mm, langfristig: 120-240 mm
