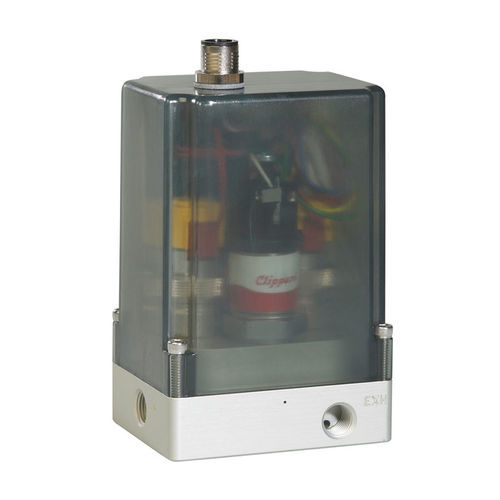

Druck-Controller CHP

medizinischProzesselektronisch

Der Cordis verwendet einen Mikrocontroller, einen integrierten Drucksensor und zwei elektronische Clippard-Ventile. Das Einlassventil ist mit dem mäßig geregelten Versorgungsdruck verbunden und das Auslassventil ist mit einem Anschluss verbunden, der den Überdruck in die Atmosphäre ableitet. Sobald ein Befehl erhöht wird, öffnet sich das Einlassventil, damit der Versorgungsdruck über das Sensorelement fließen kann, das eine aktive Rückmeldung für den Mikrocontroller liefert, um den Sollwert im Prozess zu erfüllen. Stellt der Sensor zu irgendeinem Zeitpunkt einen Wert fest, der über dem Sollwert liegt, wird das Auslassventil modulierend geöffnet, um den Überdruck abzulassen und so einen stabilen und genauen Steuerdruck im Prozess aufrechtzuerhalten. Sanfte lineare Regelung Integrierte interne oder externe Sensorrückmeldung Statische Anwendungen Anpassbare Druckbereiche und Montageoptionen **HINWEIS** - Wenden Sie sich an Clippard für kundenspezifisch kalibrierte Bereiche 2D-Dateien - 2D-Dateien Zubehör - 8-poliges Betätigungskabel, 6': CPCH-C1, 3,3 VDC Serielles Kabel, 3': CPCH-C2, Montagehalterung: CPCH-B2 Genauigkeit - ±0,5% vom Skalenendwert Stromaufnahme - <250 mA max. Datenblatt - Datenblatt Filterung - 40 Mikron (empfohlen) Funktion - Normalerweise geschlossen Linearität - ≤0,2% Max. Hysterese - ≤0,25% Max. Einlass - 550 psig (38 bar) ≤500 psig (34,5 bar), 1100 psig (76 bar) ≥501 psig Medium - Saubere, trockene, nicht-korrosive Gase Einbaulage - beliebig Betriebsanleitung - Betriebsanleitung Betriebsdruck - Vac. bis 69 bar (1.000 psig) Betriebstemperaturbereich - 32 bis 180°F (0 bis 82°C) Broschüre zur Produktlinie - Cordis Electronic Controls Schutzart - IP65 Auflösung - ≤50 mV Ansprechzeit - <20 ms typisch (anwendungsabhängig) Typ - Gehäuste Einheit Gewicht (lbs.) - 1.0800
