Sauerstoffsensor Gasboard-2512

O2für Beatmungsgerätefür Anästhesieausstattung

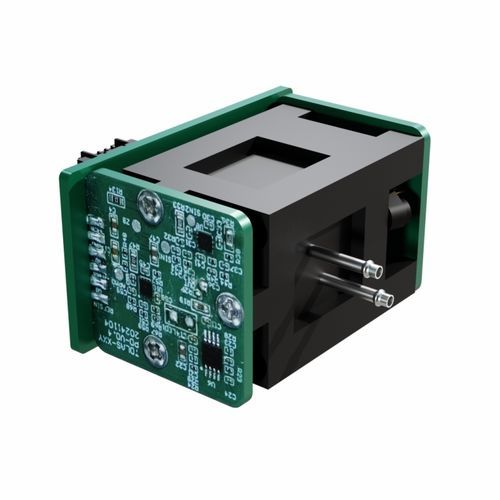

Überblick Gasboard-2512 ist ein kompakter TDLAS-Sauerstoffsensor-Modul, entwickelt für präzise, Echtzeit-O2-Messungen in medizinischen Geräten. Basierend auf abstimmbarer Diodenlaser-Absorptionsspektroskopie (TDLAS) bietet es sehr hohe Selektivität für Sauerstoff und starke Widerstandsfähigkeit gegen Störungen durch andere Gase und Feuchtigkeit. Kalibrierungsfrei, vibrationsbeständig und wartungsfrei liefert Gasboard-2512 stabile Leistung unter variablen Bedingungen. Das modulare Design, geringer Stromverbrauch und standardmäßige TTL-(3,3 V)-Digitalschnittstelle erleichtern die Integration in Beatmungsgeräte, Narkosegeräte, Stoffwechselanalysatoren und CPET-Systeme.

Hauptmerkmale

• TDLAS-Technologie für selektive und präzise O2-Messung
• Schnelle Ansprechzeit <200 ms (T10–T90 bei 250 mL/min)
• Kalibrierungsfreier, wartungsfreier Betrieb
• Hohe Beständigkeit gegen Vibration und elektromagnetische Störungen
• Niedriger Stromverbrauch (≤150 mA, typ. 100 mA) und Versorgung 5 V ±5 % DC
• Kompaktes modulares Gehäuse (L45 × W31 × H30.5 mm)
• Optionale Integration eines CO2-Moduls

Technische Daten

• Zielgas: O2
• Messprinzip: TDLAS (Tunable Diode Laser Absorption Spectroscopy)
• Messbereich: 0–100 %VOL
• Genauigkeit: ±1 %FS + 2 % des Messwerts
• Auflösung: 0.01 %VOL
• Ansprechzeit: 200 ms @ 250 mL/min (T10–T90)
• Aufwärmzeit: 20 s
• Betriebstemperatur: 0–50 °C; 0–98 %rF (nicht kondensierend)
• Lagerung: -40–85 °C; 0–98 %rF (nicht kondensierend)
• Betriebsfeuchte: 0–98 %rF (nicht kondensierend)
• Stromversorgung: 5 V ±5 % DC
• Ausgangsschnittstelle: TTL (3,3 V)
• Betriebsstrom: ≤150 mA (typ. 100 mA)
• Produktgröße: L45 × W31 × H30.5 mm
• Lebenserwartung: ≥10 Jahre

Integration & Anwendungen

• Integration: Standard-TTL-Ausgang und kompakte Bauform für einfache Integration in medizinische Instrumente
• Typische Anwendungen: Beatmungsgeräte, Narkosegeräte, Stoffwechselanalysatoren, CPET-Systeme und Patientenüberwachung
• Geeignet für statische und dynamische Probenahmeumgebungen

Bestellung & Support

• Optionales CO2-Modul verfügbar
• Kalibrierungsfreies Design reduziert Wartung und Ausfallzeiten
• Für Integrationsunterstützung und technische Datenblätter wenden Sie sich an den Lieferanten oder autorisierten Händler
