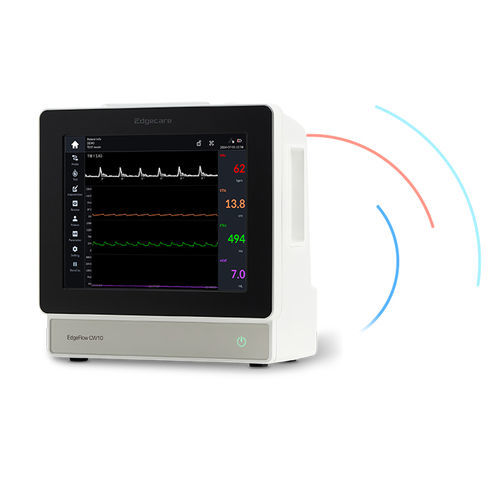

Nicht-invasiver Herzzeitvolumen-Monitor EdgeFlow CW10

Übersicht
Das EdgeFlow CW10 ist ein nicht-invasives, kontinuierliches hämodynamisches Überwachungssystem, das karotiden Doppler-Ultraschall zur Echtzeitbewertung der Volumenresponsivität nutzt. Es liefert kontinuierliche VTI- und FTc-Messungen zur Unterstützung des Flüssigkeitsmanagements, zur Erhöhung der Patientensicherheit und zur Optimierung therapeutischer Entscheidungen in der Intensivmedizin und perioperativ. Klinische Daten stützen den Einsatz bei kritisch kranken Patienten.[1][2][3][4][5]

Karotis-Doppler-Ultraschall
Der gepulste Doppler der Karotis im EdgeFlow CW10 verwendet die Carotid Velocity Time Integral (VTI) und das Corrected Flow Time (FTc), um Veränderungen des Schlagvolumens und des Herzzeitvolumens abzuschätzen. Dieser nicht-invasive Ansatz bietet eine schnelle Alternative zur invasiven Überwachung zur Beurteilung der Volumenresponsivität am Patientenbett.

Klinische Messungen zur Beurteilung der Volumenresponsivität

• Stroke Volume Variation (SVV): Veränderung des Schlagvolumens während der Atmung. Klinische Bedeutung: sagt Volumenresponsivität voraus. Einschränkungen: erfordert kontrollierte Beatmung, kann invasive arterielle Drucküberwachung benötigen, wird durch Arrhythmien beeinflusst. Vorteile: weit verbreitet und validiert.
• Pulse Pressure Variation (PPV): Variation des Pulsschlags während der Atmung. Klinische Bedeutung: sagt Volumenresponsivität voraus. Einschränkungen und Vorteile: gleiche Überlegungen wie bei SVV.
• Velocity Time Integral (VTI): Misst die Blutflussgeschwindigkeit über die Zeit und reflektiert das Schlagvolumen. Klinische Bedeutung: sagt Volumenresponsivität voraus und schätzt das Herzzeitvolumen. Einschränkungen: benutzerabhängig, durch Anatomie begrenzt. Vorteile: nicht-invasiv, kontinuierlich, auf breitere Patientengruppen anwendbar und einfach anzuwenden.
• Corrected Flow Time (FTc): Misst die systolische Flussdauer, korrigiert für die Herzfrequenz. Klinische Bedeutung: beurteilt Volumenresponsivität und Herzfunktion. Einschränkungen und Vorteile: ähnlich wie bei VTI.

Patch-Typ Ultraschallsonden
Das CW10 verwendet eine Patch-Doppler-Sonde, die auf der Haut haftet und eine kontinuierliche, freihändige Überwachung ermöglicht. Dieses Design reduziert die Notwendigkeit langer manueller Sondenführung oder invasiver Alternativen (z. B. TEE) und erlaubt komfortable kontinuierliche Überwachung in unterschiedlichen klinischen Szenarien.

Überwindung von Doppler-Herausforderungen
Das System integriert AngleFree™-Technologie, um die manuelle Winkelanpassung zu reduzieren oder zu eliminieren, wodurch die Messzuverlässigkeit verbessert und die Bedienung für Anwender aller Erfahrungsstufen vereinfacht wird. TraqVue™ bietet B-Bild-Darstellung zur Echtzeitführung und Bestätigung der Sondenposition.

Anzeige, Bedienbarkeit und Daten

• 12,1-Zoll-Farb-IPS-Touchscreen mit 1024×768 Auflösung für klare Visualisierung der Messwerte.
• Intuitive Benutzeroberfläche, optimiert für effiziente klinische Arbeitsabläufe.
• Schlankes, leichtes Design, geeignet für Intensivstation und OP-Umgebung.
• Sondenbewertung IPX4 und flexible Montageoptionen für den Einsatz in der Nähe von Flüssigkeiten oder Kontaminanten.
• Gerätespeicher für Messwerte mit exportierbaren CSV-Dateien zur Unterstützung klinischer Forschung und Datenanalyse.

Klinische Vorteile

• Kontinuierliche, nicht-invasive Überwachung der Volumenresponsivität am Patientenbett.
• Echtzeitmessungen von VTI und FTc für schnelle Entscheidungsunterstützung.
• Freihändige Patch-Sonde erhöht den Patientenkomfort und reduziert die Arbeitsbelastung des Personals.
• AngleFree™ und TraqVue™ verbessern die Messrobustheit und die einfache Handhabung.

Technische Daten

• Modell: EdgeFlow CW10
• Technologie: Karotis-Doppler-Ultraschall (pulsed wave Doppler)
• Wesentliche Messgrößen: Velocity Time Integral (VTI), Corrected Flow Time (FTc), Unterstützung des SVV/PPV-Kontextes
• Sondentyp: Patch-Typ kontinuierliche Doppler-Sonde (freihändig)
• Sondenbewertung: IPX4
• Display: 12,1-Zoll Farb-IPS-Touchscreen
• Displayauflösung: 1024 x 768 Pixel
• Besondere Merkmale: AngleFree™ automatische Doppler-Winkelkompensation; TraqVue™ B-Bild-Führungsanzeige
• Datenexport: Messungen werden auf dem Gerät gespeichert; als CSV exportierbar
• Video: Onboard- oder zugeordnetes Material für Schulung und Demonstration
