CAO/FAO-System / zur Herstellung von Einlagen Practice-X

für die Orthetik

Produktübersicht

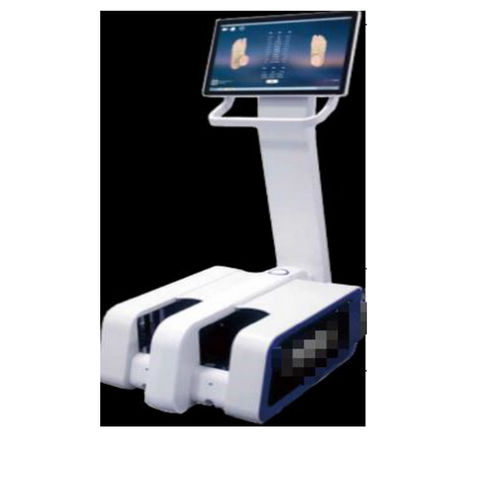

Insole CAD Design System-03 ist eine kontaktlose Laser-Fußscanner-Lösung in Kombination mit Insole-CAD-Software. Sie erfasst präzise 3D-Fußgeometrien für die Orthesenentwicklung und Schuhproduktion und exportiert STL und andere CAD-Formate zur Analyse oder direkten 3D-Druckausgabe.

Hauptmerkmale

• Einzelne Fuß-Scans <10 s (Practice-X)
• Beidseitige Scans <20 s (Practice-2X)
• Standardfehler / Toleranz ±0,5 mm
• Automatische Extraktion von >60 Fußparametern
• STL-Ausgabe geeignet für direkten 3D-Druck
• Kontaktlose Laserscannung (Laserklasse 2M, augensicher)

Technische Spezifikationen

• Produktname: Insole CAD Design System-03
• Modelle/Varianten: Practice-X; Practice-2X
• Scanmethode: Kontaktlose Laserscannung (Laserklasse 2M, unbedenklich für Körper und Augen)
• Scanbereich (X×Y×Z): 320×130×100 mm (Practice-X); 350×130×100 mm (Practice-2X)
• Toleranz / Standardfehler: ±0,5 mm
• Scanzeit: <10 s (einzelner Fuß, Practice-X); <20 s (beide Füße, Practice-2X)
• Geräteabmessungen (L×B×H): 570×330×218 mm (Practice-X); 660×563×316 mm (Practice-2X)
• Software: GenSci V2.1 (Practice-X); GenSci V3.0 (Practice-2X)
• Ausgabeformate: ASC, STL, OBJ, EASYLAST, SHOE MASTER, etc.
• Betriebssystem: WIN7/10 64-bit (Practice-X); WIN10 64-bit (Practice-2X)
• Stromversorgung: AC220V; empfohlenes 500W UPS vom Anwender bereitgestellt
• Nennleistung: 240W

Anwendungsbereiche

• Orthesen- und Prothesenlabore
• Hersteller von maßgefertigten Einlagen und Schuhen
• Podiatrie-Praxen und Ganganalysezentren
• F&E und Qualitätskontrolle im Schuhdesign
