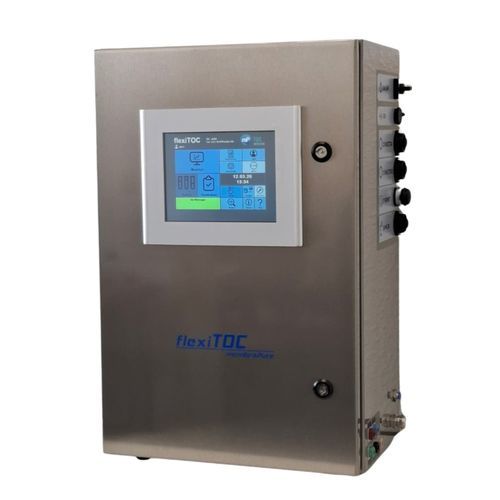

TOC Analysator / für Reinstwasser flexiTOC

für ReinwasserUV-Oxidation

Produktübersicht
Der flexiTOC ist ein hochempfindlicher Analysator für den gesamten organischen Kohlenstoff (TOC), konzipiert für Anwendungen von Leitungswasser bis hin zu Reinstwasser. Die Analysemethode basiert auf der vollständigen UV‑Oxidation organischer Kohlenstoffverbindungen in wässrigen Proben zu Kohlendioxid (CO2), das mittels eines selektiven NDIR‑Detektors quantifiziert wird. Das System erlaubt reagenzfreien Betrieb bei TOC‑Werten unter ~2000 ppb und den Einsatz von Reagenzien (z. B. Persulfat) für höhere TOC‑Konzentrationen oder schwer oxidierbare Proben.

Wesentliche Merkmale

• Hochempfindliche TOC‑Analyse von Grundwasser/Leitungswasser bis zu Reinstwasser/WFI
• Vollständige UV‑Oxidation mit optionaler reagenzassistierter Oxidation (Persulfat)
• CO2‑Quantifizierung mittels NDIR‑Detektor für selektive, leitfähigkeits‑ und temperaturunabhängige Messung
• Kurze Messzeiten und kontinuierlich selbstreinigender Reaktor zur Vermeidung von Kreuzkontamination
• Vom Anwender durchführbare Kalibrierung und System‑Eignungstests (SST) gemäß Pharmakopöenanforderungen

Haupttechnische Spezifikationen des Systems

• Methode & Detektion: vollständige UV‑Oxidation & NDIR CO2‑Detektion (konfigurierbar mit Reagenz)
• Probenvolumen/Fluss: 20 mL Schleife (Low Range), 5 mL Schleife (High Range)
• TOC‑Messbereiche: 2 bis 5000 ppb (Low Range), 15 ppb bis 20 ppm (High Range)
• Normen: USP <643>, EP 2.2.44, DIN EN 1484, DIN 32645, 21 CFR part 11 (Softwareoption), IP 45

Fließschema
Das System‑Schema veranschaulicht das Prinzip der UV‑Oxidation im flexiTOC und die Steuerung des Gasflusses; bei höheren Probentemperaturen/-drücken sind entsprechend den technischen Anforderungen ein Wärmetauscher und ein Druckregler erforderlich.

Optionen und Funktionen

• Multiline‑Modus: flexiTOC pro bietet mehrere Einlässe (z. B. vier Eingänge) und ein Upgrade zur sequentiellen Messung von bis zu 3 Schleifen mit konfigurierbaren Intervallzeiten
• Sample‑Modus: konfigurierbare Offline‑Messsequenz für einzelne Proben
• Erhöhte Hardware‑Performance: optimierte UV‑Reaktorgeometrie und harmonisierter Gasfluss mit kontinuierlicher Überwachung
• Prüfung des Probenflusses: Alarm bei Einlassfluss = 0 (mit Drucksensor)
• Datenexport: Messdatenexport auf externe Speichermedien in verschiedenen Formaten; Cloud‑Speicherung über Netzwerkverbindung möglich
• Wärmetauscher & Druckregler: Wärmetauscher erforderlich >50 °C; Drucktransducer erforderlich, wenn Eingangsdruck > 0,5 bar
• Systemstatus: Software liefert detaillierte Statusübersicht (Betriebsstunden von Sensoren, Pumpe, UV‑Lampe)
• Schutzart: IP54 für Bildschirm und Lüfter serienmäßig
• Kalibrier‑ & Systemverifikations‑Optionen: Reagenz‑ und Wasserblankbestimmung, Mehrpunktkalibrierung mit interner Standardverdünnung, SST‑Funktion (Low Range)
• 21 CFR part 11 Softwareoption verfügbar für Pharmaanwendungen

Technische Daten (Tabelle)
Methode & Detektion: UV‑Oxidation (vollständig) & NDIR (verstärkte Oxidation; konfigurierbar mit Reagenz)
Probenvolumen: 20 mL Schleife (Low Range), 5 mL Schleife (High Range)
Messdauer: 6 bis 15 min
Messbereich: 2 bis 5000 ppb (Low Range), 15 ppb bis 20 ppm (High Range)
Nachweisgenauigkeit: ~3 ppb oder 2 % (je nachdem, welcher Wert größer ist)
Anschlüsse: 2 für Proben | 1 für Reagenz (Standard); 1 für Probe, 3 für SST (Low Range)
Normen: USP <643>, DIN 32645, EP 2.2.44, DIN EN 1484, 21 CFR part 11, IP 45
Umgebungsparameter: relative Feuchte 10 bis 95 %; Temperatur 10 bis 45 °C
Schnittstellen: analog (4 - 20 mA) gemäß NAMUR NE43
Abmessungen, Gewicht, Leistung: 400 x 300 x 600 mm; 24 kg; 110 - 230 V, 50 Hz; 70 bis 105 W

Mediumanforderungen (Tabelle)
Probenmedium: von Grundwasser bis Reinstwasser (nicht geeignet für Abwasser oder Feststoffe)
Probentemperatur: 10 bis 50 °C
Einlassdruck: < 1,5 bar (bei > 0,5 bar ist für manche Konfigurationen ein Druckminderer erforderlich)
Druckluft/Gas: Luft, Sauerstoff, Stickstoff — frei von Kohlendioxid
Gasdruck am Einlass: Stickstoff 1 bis 1,5 bar | Sauerstoff 3,5 bis 5 bar

Charakteristika / technische Spezifikationen

• Methode: vollständige UV‑Oxidation mit CO2‑Detektion mittels NDIR
• Messzeiten: 6–15 Minuten (benutzerkonfigurierbare Intervalle; Probenintervall 5–10 min mit Unterbrechungen bis 24 h möglich)
• Probenvolumen: 5 mL (High Range), 20 mL (Low Range)
• TOC‑Messbereiche: Low Range 2–5000 ppb; High Range 15 ppb–20 ppm
• Nachweisgenauigkeit: < 500 ppb ± 5 ppb; > 500 ppb ± 1 % (nicht verdünneter Modus); typ. ~3 ppb oder 2 % je nach Wert
• Anschlüsse & I/O: analog 4–20 mA (Namur NE43) und mehrere Proben-/Reagenz-/SST‑Anschlüsse
• Konformität: USP, EP 2.2.44, DIN EN 1484, DIN 32645, 21 CFR Part 11
• Betriebsbedingungen: 10–45 °C, RF 10–95 %
• Träger-/Versorgungs-Gas: N2, O2 oder Druckluft ohne CO2; Gasdruck 1–4 bar; Verbrauch ca. 12 L/h
• Mechanik & Elektrik: 400 x 300 x 600 mm; 24 kg; 110–230 V, 50 Hz; 70–105 W
• Schutz: IP54 für Bildschirm und Lüfter
• Verbrauchsmaterial & Wartung: Kalibrierlösungen, Austausch der Pumpenschläuche in Intervallen, Austausch des UV‑Reaktors nach Lebensdauer und anschließende Kalibrierung
