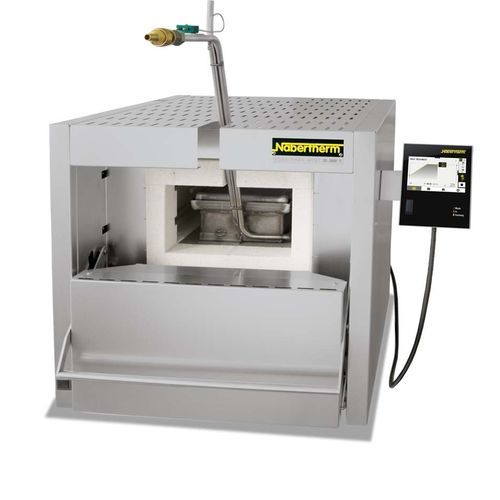

Härtungsofen N 7/H

Glühfür Heizzweckefür allgemeine Anwendungen

Überblick
Kammerofensysteme der Serie N 7/H – N 17/HR mit flachem, aber tiefem Ofenraum, ausgelegt für kleinere Chargen. Heizelemente auf Trägerrohren sorgen für freie Wärmeabstrahlung und lange Lebensdauer.

Produktbeschreibung
Die Tischmodelle bieten dreiseitige Beheizung (beide Seitenwände und Boden) und ermöglichen Prozesse wie bei den LH 15/12 – LH 60/12 Systemen. Ein optionaler Begasungskasten erlaubt das Arbeiten in inerten Atmosphären und die direkte Temperaturmessung an der Charge.

Merkmale

• Tmax 1150 °C; empfohlene Arbeitstemperatur max. 1100 °C
• Tiefer Ofenraum mit dreiseitiger Beheizung
• Heizelemente auf Trägerrohren für freie Strahlung und lange Lebensdauer
• Bodenheizung geschützt durch SiC‑Platte
• Doppelwandiges Edelstahlgehäuse mit Lüfterkühlung zur Reduzierung der Oberflächentemperatur
• Mehrschichtige Isolierung mit leichten Feuerleichtsteinen; keine RCF‑Materialien
• Niedriger Energieverbrauch durch mehrschichtigen Isolieraufbau
• Begasungskasten für Schutzgasatmosphäre mit zusätzlichem Typ‑K‑Thermoelement
• Automatische Begasung 4–50 l/min; typische Prozessspülrate 5–8 l/min
• Chargenregelung zur Messung der Temperatur direkt an der Charge
• Beschickungsplatte sowie Glüh‑ und Härtefolien im Lieferumfang
• Controller P570 (Touch; 50 Programme × 40 Segmente) sowie Überwachungs‑Tools
• MyNabertherm App; NTEdit, NTGraph; NTLog Basic für USB‑Datenaufzeichnung
• Tischmodelle: N 7/H, N 11/H, N 11/HR, N 17/HR

Zusatzausstattung

• VCD Softwarepaket zur Prozesssteuerung, Überwachung und Dokumentation

Technische Daten (Tabelle)
Modell | Tmax (°C) | Innenmaße Begasungskasten B x T x H (mm) | Außenmaße B x T x H (mm) | Prozessspülrate (l/min) | Anschlussleistung (kW) | Anschluss | Gewicht (kg) | Aufheizzeit (min)
N 7/H System | 1150 | 180 x 190 x 90 | 800 x 650 x 600 | 5 - 8 | 3,0 | einphasig | 60 | 320
N 11/H System | 1150 | 180 x 290 x 90 | 800 x 750 x 600 | 5 - 8 | 3,5 | einphasig | 70 | 320
N 11/HR System | 1150 | 180 x 290 x 90 | 800 x 750 x 600 | 5 - 8 | 5,5 | 3‑phasig | 70 | 70
N 17/HR System | 1150 | 180 x 440 x 90 | 800 x 900 x 600 | 5 - 8 | 6,4 | 3‑phasig | 90 | 110

Charakteristika / Technische Spezifikationen

• Maximale Temperatur: 1150 °C (empfohlen bis 1100 °C)
• Tiefes Kammerdesign für kleine Chargen; dreiseitige Beheizung
• SiC‑geschützte Bodenheizung; mehrschichtige Isolierung ohne RCF
• Automatische Begasung und Begasungskasten für Schutzgas; Chargenregelung
• Controller P570; Überwachung/Dokumentation via MyNabertherm, NTEdit, NTGraph, NTLog Basic
• Doppelwandiges Edelstahlgehäuse mit Lüfterkühlung; energieeffiziente Isolierung
