Schmieranlage MC800

Übersicht

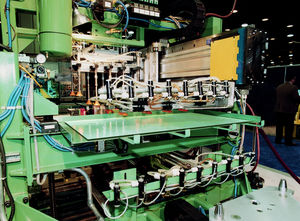

Das MC800 Continuous Lubrication System (MicroCoat®) von Nordson EFD verwendet Low Volume Low Pressure (LVLP) berührungslose Technologie, um einen dünnen, gleichmäßigen Ölfilm auf Bänder von 1" bis 48" Breite aufzutragen und Overspray zu minimieren. Das modulare System ermöglicht schnelle Umstellungen, reduziert Ölverluste um bis zu 90 % und verbessert die Sauberkeit in der Fertigung. Ventile können ober- oder unterhalb des Materials montiert werden.

Merkmale / Vorteile

• Modulares, erweiterbares System mit bis zu acht unabhängig steuerbaren Ventilen
• Gleichmäßige Abdeckung von oben nach unten durch LVLP berührungslose Applikation
• Flexible Fluidzufuhr: Tanks, Pumpen oder Zentralversorgung
• Sofortige Einstellung während des Betriebs zur Kontrolle der Filmdicke
• Deutliche Reduzierung von Overspray und Ölverbrauch

Anwendungen

• Hochgeschwindigkeits-Stanzen
• Formen von Kühlrippen
• Beschichtung von Geweben und Bahnen
• Walzen und Laminieren von Folien
• Coil-Slitting und -Verarbeitung

Artikelnummern

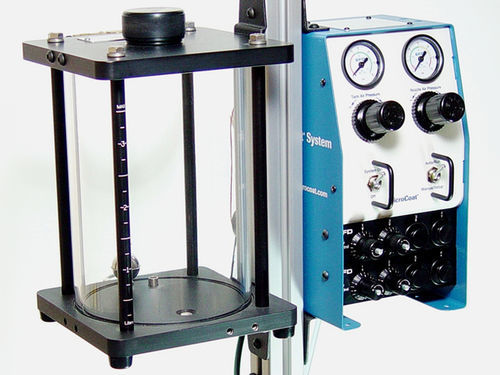

MC800 MicroCoat-Schmiersystem
7008020 | MC785M-Sprühventil | Standard-Fächerstrahl, Abdeckung ≈ 76,2 mm (3")
7008013 | MC785M-WF-Sprühventil | Breitstrahl, Abdeckung ≈ 152,4 mm (6")
7008008 | MC800-Controller | Regler 0–7,0 bar (0–100 psi)
7008010 | 8101 Fluid-Collecteur | Drucksensor, akzeptiert bis zu 4 Durchflussregler
7023843 | MC685M Tankreservoir | 3,8 L Acryl-Sichttank
7023846 | MC686M Tankreservoir | 7,5 L Acryl-Sichttank

Ressourcen & Leitfäden

• Datenblätter und MicroCoat-Zubehör
• MC800-Bedienungsanleitung und Schnellstartanleitung
• Anleitungen für Pilotventil-Kits und Magnetventil-Setup; Produktübersichtsvideos

Technische Spezifikationen

• Technologie: LVLP berührungslose Applikation
• Abdeckung: 1" bis 48" (≈25 mm–1219 mm) je nach Ventilkonfiguration
• Ölverlustreduktion: bis zu 90 % vs. einigen airless-Methoden
• Druckreglerbereich Controller: 0–7,0 bar (0–100 psi)
• Fluid-Collecteur: Drucksensor; bis zu 4 Durchflussregler
• Tankoptionen: 3,8 L und 7,5 L Acryltanks
• Typische Ventile: MC785M (≈76,2 mm / 3") und MC785M-WF (≈152,4 mm / 6")
