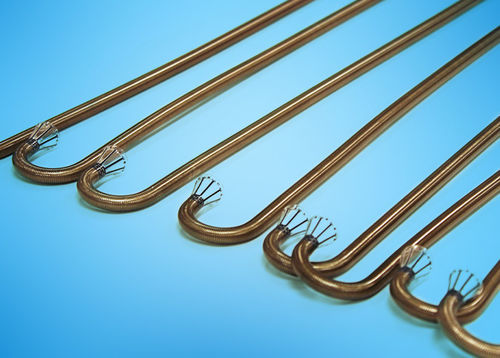

Injektionskanüle

ZugangAnsaugfür Gefäßzugang

Übersicht
Nordson MEDICAL ist der weltweit führende Auftragshersteller von kardiopulmonalen Gefäßkanülen, Kathetern und spezialisierten medizinischen Schläuchen für ein breites Spektrum klinischer Anwendungen. Die Polymer Solution Casting-Technologie von Avalon Laboratories ermöglicht die Konstruktion und Fertigung kundenspezifischer Schläuche mit Merkmalen, die durch konventionelle Extrusion oder Spritzguss nicht erreicht werden können, und bietet einteilige Konstruktionen mit komplexen Geometrien zu reduzierten Kosten.

Polymer Solution Casting – Hauptvorteile
Die schichtweise Auftragung flüssiger Polymere ermöglicht die Kombination von Materialien mit unterschiedlichen Eigenschaften in einem einzigen Bauteil (Festigkeit, Gleitfähigkeit, Flexibilität). Der Prozess unterstützt unterschiedliche Wandstärken und Durchmesser entlang der Bauteillänge in einer einteiligen Konstruktion bei gleichzeitiger Einhaltung enger Toleranzen. Eingebettete Verstärkungen für Flexibilität, Knickresistenz und Manövrierbarkeit sind möglich, was zu dünnen Wänden, hohem Durchfluss und überlegener Biege- bzw. Druckfestigkeit führt.

Anwendungsbereiche von Polymer Solution Cast Kanülen

• Bariatrie/Adipositas: Kanülen für gastrointestinalen Zugang, Absaugung oder Verabreichung von Therapien gegen Adipositas.
• Extrakorporale Unterstützung: Kanülen zum Transport von Blut in und aus dem Körper, um es während chirurgischer Eingriffe zu oxygenieren oder Kohlendioxid zu entfernen, sowie zur Patientenunterstützung. Typische Einsatzzwecke sind:
  • Bypass-Operationen
  • Herz- oder Lungensupport
  • Therapien mit ventrikulären Unterstützungssystemen (VAD)
• Peripherer Gefäßzugang/Stent‑Applikation: Komponenten für Zugang und Stent‑Applikation, ermöglicht durch Polymer Solution Casting.

Verbesserte Leistung
Das Verfahren ermöglicht glatte, kontinuierliche Durchmesserübergänge und eine Vielzahl eingebetteter Komponenten. Es unterstützt Änderungen von Durchmesser, Wandstärke oder Materialeigenschaften entlang der Länge und erzeugt Bauteile mit hohem Durchsatz und überlegener Standfestigkeit.

Umfangreiche kundenspezifische Möglichkeiten

• Ein- oder mehrlumige Schläuche
• Koaxiale Schläuche
• Komplexe Geometrie-Designs
• Konische Ausführungen
• Bump tubing
• Biegen/Formen
• Breites Spektrum an Durchmessern und Härtegraden
• Optionen für eingebettete Verstärkung

Vergleich unserer Konstruktion (Polymer Solution Casting vs Tri-layer Solutions)
Header: | Polymer Solution Casting | Tri-layer Solutions
Zielanwendungen: | Hohe Komplexität; Hohe Variantenanzahl / Niedriges Volumen | Moderate Komplexität; Niedrige Variantenanzahl / Hohes Volumen
Anlaufkosten: | Minimal | Höher
Skalierbarkeit: | Nach Bedarf skalierbar | Eingeschränkter Zugang zu Kleinserien bei kundenspezifischer Extrusion
Konstruktion: | Einteilig; Keine Klebe- oder Stoßverbindungen; Keine Delamination | Innenschicht, Haftschicht; Erfordert Verklebung zwischen Schichten; Materialvariation entlang der Länge erfordert Stoßverbindungen oder abgestufte Durchmesser
Stärken: | Änderungen in Durchmesser, Wandstärke oder Materialeigenschaften entlang der Länge; Glatte, kontinuierliche Durchmesserübergänge; Vielfalt eingebetteter Komponenten | Lange Längen identischer, konzentrischer Schlauchwände; Lange Längen identischer, stanzerzeugter Multi‑Lumen‑Profile; Günstiger bei Massenläufen
Herausforderungen: | Wandgleichmäßigkeit (dünne Schichten passen sich der Geometrie eingebetteter Komponenten an); Diskreter Prozess | Konische Durchmesser; Änderungen der Wandstärke entlang der Länge; Sanfte Änderungen der Materialeigenschaften entlang der Länge; Einbettung komplexer Merkmale; Ultrafeine Schichten

Pebax® Coatings
Ein Fertigungsansatz zum Aufbringen von Pebax®-Beschichtungen auf Katheter und fertige Bauteile ermöglicht nahtlose Konen über die gesamte Katheterlänge und eliminiert Schmelz- oder Klebeverbindungen, wodurch Designoptionen mit kontinuierlichen Übergängen und verbesserter Flexibilität möglich werden.

Delamination / Verklebung
Polymer Solution Casting kann eingebettete Komponenten zwischen PTFE-Inlinern und Außenhüllen kapseln und reduziert somit Delaminationsausfälle im Vergleich zu einigen Klebetechniken.

Eigenschaften / Technische Spezifikationen

• Einteilige Konstruktion ohne Klebe- oder Stoßverbindungen
• Möglichkeit zur Herstellung von ein- oder mehrlumigen und koaxialen Schläuchen
• Unterstützung komplexer geometrischer und konischer Designs
• Fähigkeit zu Bump tubing und geformten/gebogenen Formen
• Breites Spektrum an Durchmessern und Härtegraden
• Optionen für eingebettete Verstärkungen für Flexibilität und Knickresistenz
• Dünne Wände für hohen Durchfluss und überlegene Standfestigkeit
• Kombiniert Materialien (Festigkeit, Gleitfähigkeit, Flexibilität) in geschichteter flüssiger Polymerkonstruktion
• Enge Toleranzen für glatte, kontinuierliche Durchmesserübergänge
• Geeignet für Anwendungen mit hoher Komplexität, hoher Variantenvielfalt / niedrigem Volumen
