Mikroskop-Kamera TG-7

für Labormikroskopefür StereomikroskopeInspektion

Übersicht

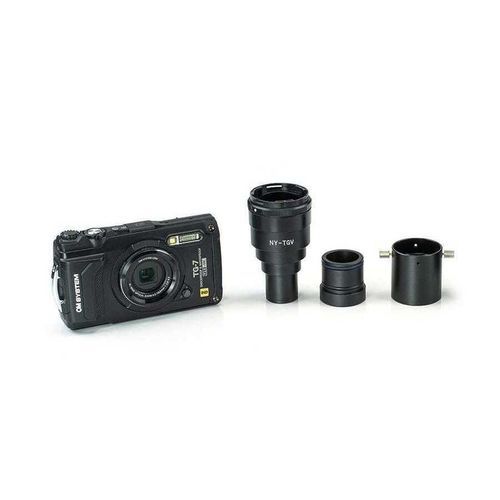

Das TG-7 INDUSTRY NY-TGV kit ist eine kompakte Digitallösung zur Bildgebung, die am Okular eines Stereo-Mikroskops angebracht wird, um Mikroskopbilder schnell und zuverlässig zu erfassen und anzuzeigen. Es ermöglicht direkte HDMI-Ausgabe auf externe Monitore, drahtlose Steuerung und Bildübertragung über die OI.Share-App oder die RM-WR2-Fernbedienung sowie hochauflösende Fotos und 4K-Videoaufnahmen für industrielle und laborbezogene Beobachtungen.

Hauptmerkmale

• Wandelt ein Stereo-Mikroskop in ein digitales Bildgebungssystem um, indem es am Okular befestigt wird; für den Basisbetrieb ist kein Computer erforderlich.
• Direkte HDMI-Ausgabe für Großbilddarstellung, ermöglicht vergrößerte Anzeige für gemeinsame Inspektionen und reduziert die Ermüdung von Bedienern.
• Drahtlose Steuerung und schneller Bildtransfer über die OI.Share-Mobile-App; kompatibel mit der RM-WR2-Fernbedienung für freihändige Aufnahme und Vibrationsreduzierung.
• 4K-Videoaufnahme und hochauflösende Fotoaufnahme für detaillierte Dokumentation.
• USB Type-C für Strom und Daten; Sensor-Shift-Bildstabilisierung und erweiterte Bildverarbeitung verfügbar.
• Entwickelt für effiziente Aufnahme-Workflows: Szenenmodi, Blendenvorwahl, dedizierter Microscope-Modus sowie Fokus-/Stacking-Funktionen zur Verlängerung der Schärfentiefe.

Hinweise zur Verwendung / Kompatibilität

• Kompatibel mit den meisten Stereo-Mikroskopen; bei Befestigung an einer C-Mount ist ein Ultra C-mount Adapter (separat erhältlich) für korrekte Ausrichtung erforderlich.
• Gedacht für industrielle Inspektion, Dokumentation, Großbildpräsentationen und gemeinsame Prüfung von Mikroskopbildern.

Konnektivität und Steuerung

• Drahtlos: Bluetooth und Wi‑Fi für Bildübertragung und Fernsteuerung über Smartphone/Tablet-App.
• Fernbedienung: Unterstützt die RM-WR2-Fernbedienung für freihändige Aufnahmen.
• Videoausgang: HDMI-Ausgang (Micro/Type D-Stecker) zur Verbindung mit externen Monitoren.
• USB: USB Type-C für Laden/Stromversorgung und Datenfunktionen.

Enthaltene Funktionen / Workflow

• Aufnahme von Standbildern (inkl. RAW) und 4K-Filmen; Übertragung und Ansicht via OI.Share oder HDMI-Monitor.
• Focus Bracketing, Focus Stacking und Super Macro / Microscope-Modi zur Unterstützung hochvergrößernder Bildaufnahmen und zur Erweiterung der Schärfentiefe.
• On-Device-Wiedergabe und Basisbearbeitung für schnelle Überprüfung und einfache Anpassungen.

Technische Daten / Spezifikationen

• Bildsensor: CMOS 1/2.33"
• Effektive Pixel: 12 Megapixel (Gesamtauflösung ~12,7 MP)
• Standbildauflösung: bis zu 4000 x 3000
• Videoqualität: 4K (3840 x 2160) Aufnahme (30p/25p, ca. 102 Mbps)
• Verschlusszeit: 1/2 - 1/2000 s ("< 4 s" im Nachtmodus / A-Modus)
• Objektiv / optischer Zoom (System): optischer Zoom 4x (Weitwinkel)
• USB: Type-C
• Drahtlose Konnektivität: Bluetooth und Wi‑Fi
• Drahtlose Steuerung: via OI.Share-App; unterstützt RM-WR2-Fernbedienung
• Aufnahmeformate: MOV (MPEG-4 AVC/H.264) für Filme; RAW-Unterstützung für Standbilder
• Bildverarbeitungs-Engine: TruePic
• Fokussysteme: AF-Modi inkl. Tracking und Kontrast-Erkennung; Manueller Fokus und Super Macro / Microscope-Modus
• Focus Bracketing / Stacking: Mehrfachbild-Bracketing (z. B. 10/20/30 Bilder) mit wählbaren Schrittgrößen
• Belichtung / Messung: ESP- und Spot-Messung; Belichtungskorrektur ±2 EV in 1/3-Schritten
• Weißabgleich: Auto & benutzerdefinierter Kelvin (2000K–14000K), One-Touch und Presets
• Rauschunterdrückung, Verzerrungskompensation, Abschattungs-Kompensation und Pixel-Mapping verfügbar
• Monitor-Ausgang: HDMI (Micro-Stecker) für direkte Verbindung zu externen Monitoren
• Entfernbare Medien: SD / SDHC / SDXC (UHS-I unterstützt); Empfehlung UHS-I U3 für 4K
• Stromversorgung: interne wiederaufladbare Li-Ion-Akkumulator (Ladung via USB Type-C); interne Ladung unterstützt
• Robustheit: staubdicht, spritzwassergeschützt und frostbeständig gemäß spezifizierten Bedingungen; Wasser- und Stoßschutz laut Herstellertests
