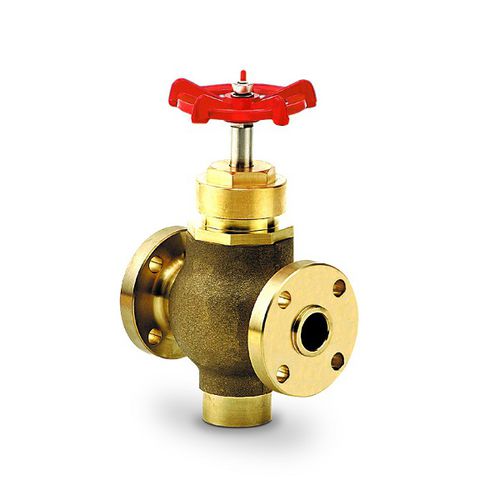

Ventil für medizinische Gase R374

für Sauerstoffflaschenmanuell

R374 ist ein Durchgangsventil mit Gehäuse, Haube und den meisten Innenteilen aus Kupfer-Aluminium. Er eignet sich besonders für den Druckausgleich über einen Absperrschieber. Es wird als Entlüftungs-, Absperr- oder Leitungsventil für den Versand von sekundären Bypass-Systemen verwendet. Das Ventil ist für brennbare Gase, reine Gase und oxidierende Gase ausgelegt und kann mit einem manuellen Handrad oder einem pneumatischen Antrieb betätigt werden. Die wichtigsten Vorteile Eine Richtung wird durch einen Pfeil angezeigt Leckageklasse IV-1 Ölfreier Standard Minimale Druckverluste bei mittlerem Druck Kleiner Durchmesser des Sitzflansches Spezifikationen Betriebsdruckbereich (ps) 0 bis 100 bar Betriebstemperaturbereich (ts) - -20 bis +60 °c Durchflussrichtung - Eine Richtung, wie durch den Pfeil auf dem Ventilgehäuse angezeigt Einbau Alle Positionen Dichtheitsklasse Taux A (nach EN 12266-1) oder IV-1 (nach DIN3230 STD) Sitzdurchmesser 020 bis 032 mm Werkstoff (Mantel) Kupfer-Aluminium (CuAl) Werkstoff (O-Ring) FPM Werkstoff (Sitz/Führung) PCTFE Elektrische Leitfähigkeit - Kupfergeflecht zwischen Schieber und Gehäuse Produktionsprüfungen - Einzelprüfungen (hydraulisch bei 150 bar, Dichtheit bei 110 bar) Manuelle Betätigung Handrad Pneumatische Betätigung Doppeltwirkender oder einfachwirkender Antrieb (autopneumatisch) Abmessungen DN20 (siehe Anmerkung) bis DN32 Oberfläche und Ausführung RF (Raised Face), FF (Flat Face), Ring Type Joint (RTJ) Andere auf Anfrage
