Herzgefäßmodell PLXG1001

ThoraxaortaArteria femoralisBlutgefäße

Übersicht
Das Modell PLXG1001 ist ein 3D-anatomi­sches Simulationsmodell aus hochtransparentem weichem Silikon, entwickelt für Training bei Koronarinterventionen, Leistungstests von Geräten und Demonstrationen von Prozeduren. Es ermöglicht realistische Übungen mit Führungsdrähten, Kathetern, Stents und rotierenden Geräten.

Funktionen

• Genaue anatomische Nachbildung zentraler Gefäße einschließlich thorakaler Aorta, abdominaler Aorta, linker Hauptkranzarterie und wichtiger Koronaräste, passend zu klinischen Interventionsszenarien.
• Hauptgefäße aus lebensmittelechtem weichem Silikon mit Materialtransparenz ≥ 90 % für klare Sicht auf Instrumentenbewegungen innerhalb der Gefäße.
• Abnehmbare Brust-/Bauchgefäßabschnitte; kompatibel mit flexiblem transparentem Stenosemodul (Stent/Ballon-Training), starrem Rotationsmodul (Training der rotierenden Atherektomie) und anpassbaren Aneurysma-Modulen.
• Duales Zugangsdesign (Femoralarterie und Radialarterie) entsprechend klinischen Instrumentenwegen; optionale Anbindung an Pulsationspumpen und temperierbare Wassertanks zur Simulation von Temperatur, Druck, Fluss und Puls.

Anwendungen & Unterstützte Schulungen / Tests
Unterstützt Tests und Bewertungen von Koronarinterventionsinstrumenten (Führungsdrähte, Katheter, Gefäßstents, Coils, Thrombektomie-Geräte, Rotationsgeräte) sowie praktisches Training in Koronarangiographie, Stentimplantation, Aneurysmaprozeduren und Thrombektomie. Maßgeschneiderte Aneurysma-Szenarien sind für spezielle Tests erhältlich.

Material­sicherheit & Beobachtbarkeit
Gehäuse aus lebensmittelechtem weichem Silikon (Härte 30A) mit Transparenz ≥ 90 %, ermöglicht präzise Beobachtung von Positionierung, Implantation und Instrumentenbewegungen bei realistischer taktiler Rückmeldung. Komponenten sind langlebig, leicht zu reinigen und unterliegen strengen Qualitätskontrollen.

Unterschiede der Modellkonfigurationen

• Coronary Artery Simulation Model: menschförmige Schalenbasis nicht unterstützt; Acrylbasis nicht unterstützt; beleuchtete Grundplatte nicht unterstützt; Herzschale aus hartem Material als Stütze.
• Coronary Training Model - A: menschförmige Schalenbasis unterstützt; Acrylbasis unterstützt; beleuchtete Grundplatte unterstützt; Herzschale harte Stützschale.
• Coronary Training Model - B: menschförmige Schalenbasis unterstützt; Acrylbasis unterstützt; beleuchtete Grundplatte unterstützt; Herzschale aus Silikon, an der Aortenwurzel verbunden; mit Pulsationspumpe und Wasserbefüllung kann Pulsation simuliert werden (Herzhöhle leer, keine innere Struktur).
• Coronary Training Model - C: ohne Herzschale; Koronararterien auf Basis befestigt mit mehr Verzweigungen als Typ A und B; Acryl- und Leuchtbasen nicht unterstützt.

Zeichnung / Bilder

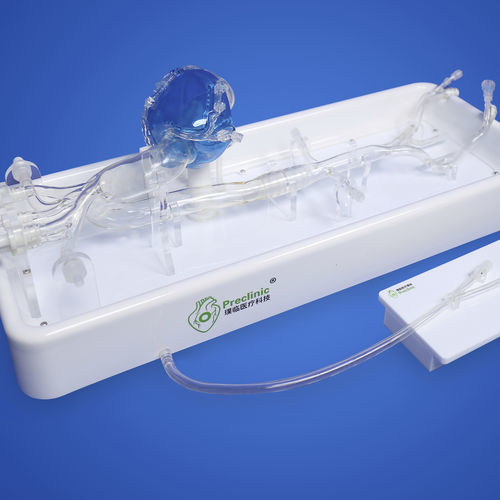

Auf der Produktseite sind hochtransparente Fotografien und 3D-Illustrationszeichnungen zur strukturellen Referenz, für Trainingsszenarien und zur Konfigurationsauswahl verfügbar.

Technische Merkmale / Spezifikationen

• PN: PLXG1001
• Hauptmaterial: hochtransparentes weiches Silikon; Härte: 30A
• Modellabmessungen: Länge 63 cm; Breite 25 cm; Höhe 22 cm
• Materialtransparenz: ≥ 90 %
• Zugangswege: Femoralarterie und Radialarterie (Dualzugang)
• Abnehmbare Brust-/Bauchgefäße mit optionalen Stenose- und Rotationsmodulen
• Optionale Zusatzgeräte: Pulsationspumpe, temperierbarer Wassertank (separat erhältlich)
• Herstellungszeit: 15 Tage
• Herkunft: Shanghai, China
