Tester für medizinische Geräte SONO-PR 10

Ultraschallkompaktdigital

Produktbeschreibung

• Kosteneffiziente Lösung für luftgekoppelte Ultraschallprüfung zur zerstörungsfreien Inspektion
• Gezielt für Leichtbauteile und schwer zu koppende Werkstoffe, wenn kontaktgebundene Methoden nicht anwendbar sind
• Ermöglicht berührungslose Prüfung ohne Koppelmittel
• Systembandbreite bis zu 10 MHz (SONO-PR 10)

Luftultraschall-Prüfköpfe

• Kompatibel mit SONOSCAN CFC / CF luftgekoppelten Prüfköpfen

Vorteile

• Kostengünstiger Einstieg in Luftultraschall
• Breites Anwendungsspektrum und Materialvielfalt
• Flexible Konfiguration für unterschiedliche Prüfaufgaben
• Einfaches, nicht automatisiertes System für manuelle oder semi-manuelle Prüfungen
• Großes Frequenzspektrum im Bereich luftgekoppelter Ultraschalltechnik
• Bedienung ohne PC möglich über integriertes Touchpanel

Anwendungen

• Berührungslose Ultraschallprüfung zur Fehlererkennung und Materialcharakterisierung
• Geeignet für Schäume, Metalle, Kunststoffe und keramische Werkstoffe
• Baustoffprüfung: Ziegel, Verbundplatten, Beton und Holz
• Inspektion von Waben- und Sandwichstrukturen mit unterschiedlichen Kern- und Decklagen

Komponenten / Hauptmerkmale

• Luftultraschall-Prüfköpfe — SONOTEC Piezo‑Composite‑Technologie mit Elementfokussierung für maximale Auflösung und Empfindlichkeit
• Bis zu 4 Kanäle — unabhängige Sender- und Empfängerkanäle mit konfigurierbarem Rechteck‑Burst‑Pulser und rauscharmen Vorverstärkern
• Schnittstellen — digitale Schnittstellenoptionen zur Funktions­erweiterung
• Kein PC erforderlich — Bedienung direkt am Gerät über integriertes Touch‑Panel

Technische Daten (Kurzfassung)
Allgemeine Daten:

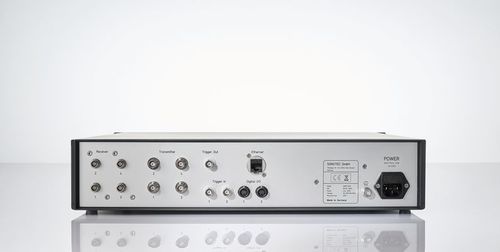

19-Zoll Einheit mit Ultraschall-Sender und -Empfänger
Umgebungstemperatur: 5 °C bis 40 °C
Konfigurationsschnittstelle: 1 Gbit LAN
Schutzklasse: IP20

A/D-Wandler:
Auflösung: 14 Bit
Abtastrate: bis zu 50 MS/s

Pulser (Sender):
Anzahl Kanäle: 1 bis 4
Impulshöhe: 10 V bis 500 V
Frequenzbereich: 40 kHz bis 10 MHz
Typ: Rechteck‑Burst (unipolar positiv) mit bis zu 20 Impulsen

Empfänger:
Anzahl Kanäle: 1 bis 4
Frequenzbereich: 35 kHz bis 15 MHz
Verstärkung mit integriertem CFC‑Vorverstärker: 20 dB bis 140 dB, 0,5 dB Schritte
Verstärkung mit externem Standardvorverstärker: 0 dB bis 120 dB, 0,5 dB Schritte
Rauschen: 1 nV/√Hz

Schnittstellen:
Eingänge: multi‑channel digital und analog
Ausgänge: multi‑channel digital

Charakteristika / Spezifikationen

• Gehäuseform: 19-Zoll Sender/Empfänger Einheit
• Systembandbreite: bis zu 10 MHz
• Sender Frequenzbereich: 40 kHz – 10 MHz
• Empfänger Frequenzbereich: 35 kHz – 15 MHz
• Kanäle: 1–4 (Senden & Empfangen)
• Senderspannung: 10 V – 500 V
• Integrierter Empfängerverstärker: 20 dB – 140 dB (0,5 dB Schritte)
• Externer Vorverstärker: 0 dB – 120 dB (0,5 dB Schritte)
• Empfängerrauschen: 1 nV/√Hz
• Konfigurationsschnittstelle: 1 Gbit LAN
• Umgebungstemperatur: 5 °C bis 40 °C
• Schutzklasse: IP20
