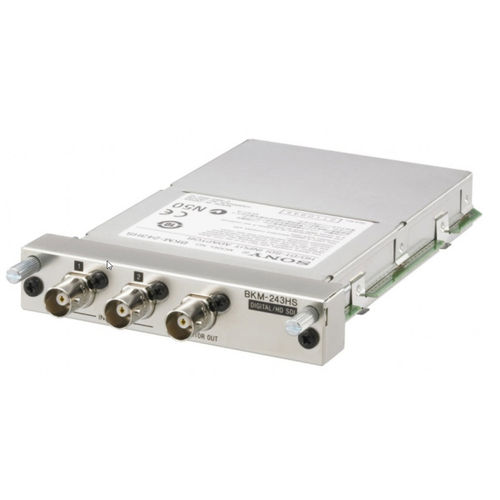

Dieser HD-SDI- und SDI-Eingangsadapter bietet Videoeingangs- und -ausgangsanschlüsse für den Hauptmonitor sowie einen Decoder für serielle digitale HD/D1-Komponentensignale. Es gibt einen Decoder für serielle digitale Komponentensignale sowie serielle digitale Eingangs- und Ausgangssignalanschlüsse.
SDI-Eingang
BNC (x2)
Eingangsimpedanz: 75 Ohm unsymmetrisch
Abtastfrequenz
HD-SDI:
Y/Cb/Cr 74,25 MHz/37,125 MHz/37,125 MHz
SD-SDI:
Y/Cb/Cr:13,5 MHz/6,75 MHz/6,75 MHz
Quantisierung
HD-SDI: 10 Bits/Abtastung
SD-SDI: 10 Bits/Abtastung
Ausgangsimpedanz:
75-Ohm unsymmetrisch
SDI-Ausgang
BNC (x1) (Monitorausgang) *1
Ausgangssignalamplitude: 800 mVp-p ±10%
Ausgangsimpedanz: 75 Ohm unsymmetrisch
Übertragungsreichweite
HD-SDI: 100 m (ca. 328 ft) max. *2
SD-SDI: 200 m (ca.656 ft) max. *3
Spannung
+3,3 V, +5 V DC (vom Hauptgerät geliefert)
Leistungsaufnahme
Ca. 2,0 W
Betriebstemperatur
0°C bis 35°C (empfohlen: 20°C bis 30°C)
32°F bis 95°F (Empfohlen: 68°F bis 86°F)
---
