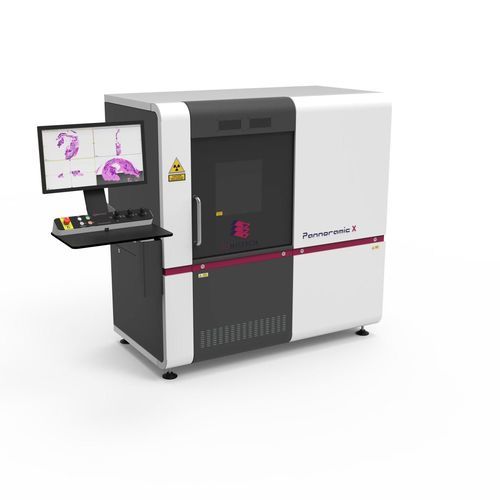

CT-Scanner Pannoramic-X

Übersicht
Der Pannoramic-X ist ein Soft‑X‑Ray Micro‑CT‑Scanner, der hochaufgelöste 3D‑Bildgebung ganzer FFPE‑Blöcke, Makroblöcke und großer Proben ermöglicht. Er unterstützt virtuelle Schnitte, virtuelle Färbung und quantitative Biomarker‑Analysen mittels DVREAL 3D Imaging und erhält dabei die Integrität der Proben für digitale Pathologie‑Workflows.

Funktionen und Workflow
Das System wird mit CT Control und einer integrierten Software‑Suite (3DView, PatternQuant, NuclearQuant) geliefert und bietet volumetrische Rekonstruktion, KI‑gestützte Bildverarbeitung und quantitative Biomarker‑Auswertung. Es lässt sich in digitale Pathologie‑Umgebungen integrieren und unterstützt DICOM, MRXS und RAW für Speicherung, Analyse und Austausch.

Hauptmerkmale

• 3D‑Digitale Pathologie ohne physisches Schneiden, Erhalt der Gewebearchitektur für präzise Analysen
• Hochaufgelöste 3D‑Bildgebung großer Proben (ganze FFPE‑Blöcke und Makroblöcke) mit Scans bis zu 300 mm
• DVREAL‑Technologie für virtuelle Schnitte und virtuelle Färbung zur retrospektiven und mehrdimensionalen Analyse
• Verbesserte Darstellung der Tumormorphologie zur Beurteilung lymphovaskulärer Invasion, Tumor‑Budding und Gefäßstrukturen
• KI‑gestützte Analyse mittels PatternQuant und NuclearQuant für automatische Mustererkennung und quantitative Messungen
• Hochdurchsatz‑Scans mit optionalem Probentransporteur für mehrere Proben pro Lauf
• Nahtlose Integration in digitale Pathologie‑Workflows mit CT Control und 3DView; Unterstützung gängiger Datenformate
• Gehäuse mit Null‑Emissionen, Betrieb mit standardmäßiger Laborstromversorgung möglich

Vergleich mit traditioneller Histologie

• 3D‑Bildgebung: Pannoramic‑X — vollständige volumetrische 3D‑Analyse; Traditionelle Histologie — auf 2D‑Schnitte beschränkt
• Probenintegrität: Pannoramic‑X — intakt, kein Schneiden erforderlich; Traditionell — Gewebeverlust und Schnittartefakte
• Virtuelle Schnitte & Färbung: Pannoramic‑X — unbegrenzte retrospektive Analyse; Traditionell — nach dem Schneiden irreversibel
• Größenbegrenzung: Pannoramic‑X — Scans bis zu 300 mm (einige Modi ~150 mm); Traditionell — begrenzt auf dünne Schnitte
• Tumor‑ & Biomarker‑Analyse: Pannoramic‑X — 3D‑Visualisierung und KI‑gestützte Quantifizierung; Traditionell — manuelle 2D‑Bewertung

Anwendungen und Einsatzfälle
Der Pannoramic‑X ist für Krebsforschung, molekulare Pathologie, digitale Histopathologie, Onkologie‑Forschung und pharmazeutische Entwicklung vorgesehen. Er eignet sich auch für nicht‑destruktive, hochauflösende Volumenbildgebung in Bereichen wie Paläontologie, Botanik, Geologie und Umweltwissenschaften.

Technische Daten

• Handelsname: Pannoramic‑X
• Bildgebungstechnik: Soft X‑Ray Micro‑CT mit DVREAL 3D Imaging
• Software: CT Control, 3DView, PatternQuant, NuclearQuant (KI‑gestützte Analyse)
• Probenkapazität: Proben bis zu 300 mm (30 cm) gemeldet; einige Modi verweisen auf 150 mm
• Röntgenquelle: Micro‑focus 70 kV, 7 W (Upgrade auf 250 W verfügbar)
• Scan‑Zeit: typischerweise von ~20 Minuten bis mehrere Stunden je nach Auflösung
• Betriebsmodus: 24/7 Dauerbetrieb
• Mehrfachbeladung: optionaler Probentransporteur für simultane Proben
• Workstations: Datenakquise‑CPU mit 4K‑Monitor; Rekonstruktions‑CPU mit 4K‑Monitor
• Datenformate: DICOM, MRXS, RAW
• Abmessungen (BxTxH): 1790 x 929 x 1820 mm (ohne Monitor‑Konsole)
• Gewicht: 1150 kg (empfohlene Stellfläche 2000 x 2800 mm; Bodentraglast <500 kg/m²)
• Strahlenschutz: geschlossenes System ohne Emissionen; keine speziellen baulichen Maßnahmen erforderlich
• Stromversorgung: Betrieb mit standardmäßiger Laborstromversorgung
