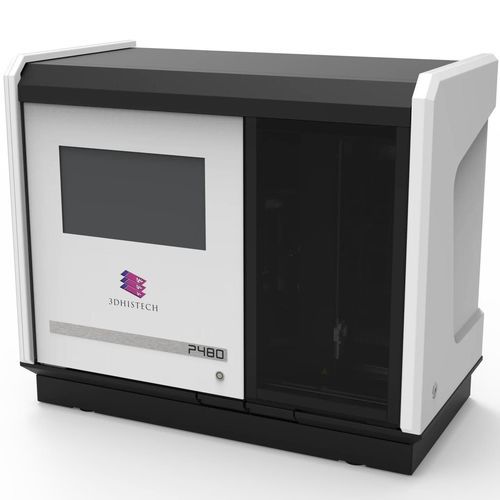

Scanner für Mikroskop-Objektträger Pannoramic 480

Barcode-LeserhochauflösendMehrschicht

Überblick
Der Pannoramic 480 ist ein hochvolumiger digitaler Objektträger‑Scanner, entwickelt für große klinische Labore und Forschungseinrichtungen. Er unterstützt Hellfeld‑ und Polarisationsbildgebung, Z‑Stack/Multi‑Layer‑Erfassung sowie eine optionale automatisierte Wasserimmersion. Das Gerät verfügt über ein integriertes Touch‑Display und eine Beladekapazität von 480 Objektträgern.

Highlights

• Automatisiertes Laden und Scannen geeignet für Laboratorien mit hohem Durchsatz
• Kapazität: 480 Objektträger pro Charge
• Hellfeld- und Polarisationsbildgebung für klinische und Forschungsanwendungen
• Optionale automatische Wasserimmersion zur Verbesserung der Bildgebung bei hoher Vergrößerung
• Integriertes Touch‑Display für lokale Steuerung und Erstkontrolle der Qualität

Detaillierte Produktbeschreibung
Der Pannoramic 480 wurde für Routine‑Diagnostik und groß angelegte Forschungsprojekte entwickelt, z. B. Zytologie und Immunhistochemie. Er unterstützt Einzel‑, Mehrfach‑ und Extended‑Focus‑Scans. Eine 10x‑Objektivoption ermöglicht erhöhte Verarbeitungsgeschwindigkeit. Der Scanner ist mit verschiedenen Racktypen kompatibel, integrierbar mit Abdeckautomaten und bietet ein einstellbares Rack‑Prioritätssystem zur Optimierung von Arbeitsabläufen. Ein Sicherheitsbehälter isoliert problematische Objektträger (z. B. hervorstehende Deckgläser), sodass konforme Objektträger weiterverarbeitet werden.

Hauptmerkmale

• Hochauflösende Optiken und wissenschaftliche Kameras für präzise Farbwiedergabe (Beispielobjektive: 20x NA 0.8; 40x NA 0.95)
• 480‑Objektträger‑Kapazität pro Charge
• Z‑Stack / Multi‑Layer‑Imaging für Zytologie und komplexe Proben
• Sicherheitsbehälter zur Isolation physisch problematischer Objektträger
• Hellfeld- und Polarisationsmodi zur Detektion birefringenter Materialien
• Optionale automatische Wasserimmersion zur Erhöhung der effektiven NA und Verbesserung der Auflösung bei hoher Vergrößerung
• 10x‑Objektivoption zur Reduzierung der Scanzeiten
• Integriertes Touch‑Display für Betrieb und sofortige Qualitätskontrollen
• Präzise Anti‑Vibrations‑Basis für stabile Bildgebung
• Modulares Design zur einfachen Installation und Bewegung

Anpassbare Konfigurationen

• Objektivauswahl: 10x NA 0.45; 20x NA 0.8; 20x NA 0.8 + 40x NA 0.95; optional 40x/1.2 NA mit Immersion (erfordert Immersionsoption)
• Kameraoptionen: 25 MP CIS CMOS (Standard) oder 12 MP Adimec CMOS
• Automatisches Laden: Standardladeeinheit für Einzelbreite‑Objektträger oder optional für Doppelbreite
• Optionale automatisierte Wasserimmersion: kontrollierte Applikation des Immersionsmediums zur Erhöhung der NA und Verbesserung der optischen Leistung

Betriebsinformationen

• Typische Scanzeit Beispiel: ~40 s/Objektträger* (20x, 0.24 µm/Pixel, Einzel‑Layer)
• Durchsatz Beispiel: bis zu ~90 Objektträger/Stunde abhängig von Probe und Einstellungen
• Unterstützt automatischen Objektivwechsler (bis zu 3 Objektive)

Anwendungsfälle
Entwickelt für diagnostische Pathologie und groß angelegte Forschung: Zytologie, Krebsforschung, Immunhistochemie, biomedizinische Forschung, Archäologie, Geologie und weitere Anwendungen, die hohen Durchsatz und erweiterte Bildgebungsmodi erfordern.

Technische Daten

• Kapazität: Bis zu 480 Objektträger pro Charge
• Scannen: Vollständig automatische Beladung und Scan
• Scan‑Geschwindigkeit: Beispiel 40 s/Objektträger* (20x, Einzel‑Layer)
• Durchsatz: Bis zu 90 Objektträger/Stunde (abhängig von Probe)
• Vergrößerung / Objektive: Beispiele — 10x NA 0.45; 20x NA 0.8; 40x NA 0.95; optional 40x/1.2 NA mit Immersion
• Objektivwechsler: unterstützt bis zu 3 Objektive
• Bildsensoren / Kameras: 25 MP CIS CMOS (Standard) oder 12 MP Adimec CMOS
• Bildausgabeformate: MRXS oder DICOM
• Beleuchtung: Hamamatsu 20W Leuchte für stabile Hellfeldbeleuchtung
• Gewebeerkennung: Vollautomatisch, KI‑basiert
• Objektträgergröße: Unterstützt Einzel‑ und Doppelbreite
• Fokus‑Layering: Einzel, Multi und Extended Focus Scans
• Barcode‑Lesung: 1D und 2D fähig
• Abmessungen (B x T x H): 1195 mm x 902 mm x 1004 mm
• Gewicht: 240 kg
• Anti‑Vibrations‑Basis: Präzise Anti‑Vibrations‑Basis für Bildstabilität
• Design: Modulare Mikroskop‑Einheit für einfache Laborintegration und Installation
