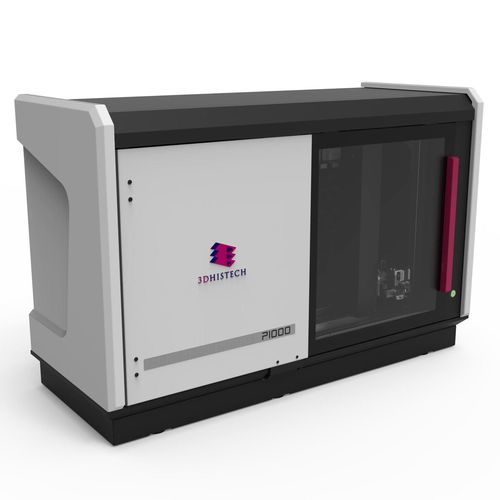

Scanner für Mikroskop-Objektträger Pannoramic 1000 DX

Barcode-Lesermit großem Fassungsvermögenautomatisch

Übersicht
Der Pannoramic 1000 DX ist ein Hochdurchsatz-Scanner für die digitale Pathologie, entwickelt für diagnostische Labore, Krankenhäuser und Forschungseinrichtungen. Er ermöglicht skalierbare diagnostische Arbeitsabläufe mit Integration in LIS und HIS und unterstützt die Verarbeitung großformatiger sowie volumenstarker Objektträger bei konstanter Bildtreue und betrieblicher Zuverlässigkeit.

Zusammenfassung
Das System erlaubt kontinuierliches Schwerlast-Scannen mit einer Kapazität von bis zu 1200 Objektträgern. Eingebaute Schutzmechanismen (Sicherheitsbehälter, automatisierte Handhabung) und Fernüberwachung minimieren Unterbrechungen. Erweiterte Funktionen umfassen KI‑basierte Gewebeerkennung, optionale Forschungs-Upgrades wie automatisiertes Wasser‑Immersions‑Imaging und konfigurierbares Laden für Einzel- und Doppelbreiten‑Träger.

Hauptmerkmale

• Hochauflösende Optik und wissenschaftliche Kameratechnik für präzise Farbwiedergabe (Beispiele: 20x – 0,8 NA; 40x – 0,95 NA).
• Großkapazitäres Scannen: bis zu 1200 Objektträger, einschließlich Großformatträger.
• Z‑Stack / Mehrschicht‑Imaging für Zytologie und Mehrfokus‑Anforderungen.
• Dedizierter Sicherheitsbehälter zur Isolierung problematischer Träger bei gleichzeitiger Weiterverarbeitung konformer Proben.
• Antivibrations‑Granitsockel für erhöhte Stabilität und Bildkonsistenz.
• Fernüberwachung und Workflow‑Integration zur Fallverwaltung und Laboroptimierung.
• Automatischer Objektivwechsler, unterstützt bis zu 3 Objektive.
• Vollständig automatisierte, KI‑gestützte Gewebedetektion und Scanroutinen.
• Barcode‑Lesung (1D und 2D) und Kompatibilität mit gängigen Loader/Tray‑Formaten.
• Bildausgabe in MRXS‑ oder DICOM‑Formaten für diagnostische und Archiv‑Workflows.

Leistung & Durchsatz

• Kapazität: bis zu 1200 Objektträger.
• Scan‑Geschwindigkeit (Beispiel): ~25 Sekunden pro Objektträger (40x, 0,24 µm/Pixel, Einzelschicht).
• Durchsatz: bis zu ~80 Objektträger/Stunde (bedingte Beispielangabe).

Optik & Bildgebung

• Mehrere Vergrößerungskonfigurationen verfügbar (Beispiele: 40x / 80x, 50x / 100x, 55x / 110x).
• Z‑Stack / Mehrschicht‑Imaging zur Verbesserung der Tiefenerfassung bei zytologischen Proben.
• Optionales Forschungs‑Upgrade mit automatisierter Wasserimmersion zur Erhöhung der numerischen Apertur bei hochauflösender Forschung

Arbeitsablauf & Integration

• Nahtlose LIS‑ und HIS‑Integration zur Unterstützung diagnostischer Workflows.
• Fernüberwachung und Integration mit Fallverwaltungssystemen.
• Automatisches Beladen von Objektträgern mit konfigurierbaren Trays für Einzel‑ und Doppelbreite.

Kompatibilität & Ausgabe

• Bildausgabeformate: MRXS oder DICOM.
• Kompatible Tray/Loader‑Beispiele: 3DH / Sakura Type 4768 (20‑Träger‑Tray) und Leica type 14051252473 (30‑Träger‑Tray).

Zertifizierungen & Konformität

• IVDR konform (Kategorie A).

Optionales Forschungs‑Upgrade
Der Scanner kann mit einem automatisierten Wasserimmersion‑Imaging‑Modul für Forschungsanwendungen erweitert werden, um die numerische Apertur und optische Leistung zu erhöhen und so zelluläre und subzelluläre Strukturen besser darzustellen sowie die Handhabung des Immersionsmittels zu automatisieren.

Hinweise
Leistungsangaben (Geschwindigkeit, Durchsatz) sind Beispielwerte, basierend auf spezifischen Messbedingungen (z. B. 40x, Einzelschicht, angegebene Pixelauflösung) und können je nach Probentyp und Konfiguration variieren.

Merkmale / technische Spezifikationen

• Model: Pannoramic 1000 DX
• Optik Beispiele: 20x (0,8 NA), 40x (0,95 NA)
• Kapazität: bis zu 1200 Objektträger
• Scan‑Geschwindigkeit Beispiel: ~25 s/Objektträger (40x, Einzelschicht)
• Durchsatz Beispiel: bis zu ~80 Objektträger/Stunde*
• Automatischer Objektivwechsler: unterstützt bis zu 3 Objektive
• Vergrößerungsoptionen: z. B. 40x / 80x, 50x / 100x, 55x / 110x
• Bildausgabeformate: MRXS oder DICOM
• Kompatibilität: 3DH / Sakura Type 4768 (20‑Träger); Leica type 14051252473 (30‑Träger)
• Gewebedetektion: vollständig automatisiert, KI‑basiert
• Trägergrößen: unterstützt Einzel‑ und Doppelbreite
• Fokus‑Layering: Einzellayer, Multi‑ und Extended Focus‑Layer Scanning
• Barcode‑Lesung: 1D und 2D
• Zertifizierungen: IVDR compliant (Category A)
• Abmessungen (Grundfläche): 154 x 90 x 100 cm
• Gewicht: ~270 kg
• Sicherheitsmerkmal: dedizierter Sicherheitsbehälter für problematische Träger
