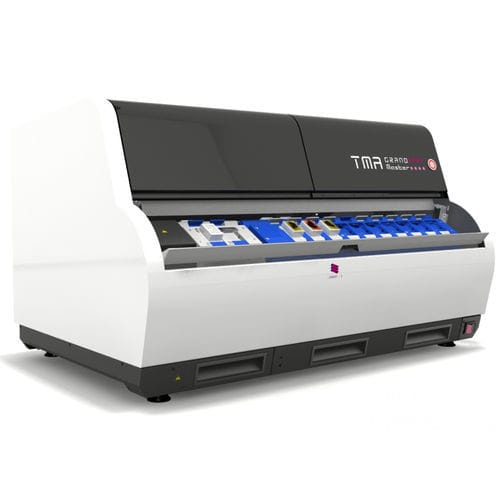

Vollautomatisches Probenvorbereitungsgerät TMA Grand Master

robotisiertzur Probenvorbereitungfür Forschungszwecke

Übersicht
Der TMA Grand Master automatisiert die Herstellung von Gewebe‑Microarrays (TMA) für Forschungs‑ und Diagnostikumgebungen mit hohem Durchsatz, indem Auswahl, Entnahme und Platzierung von Gewebeproben mit Rückverfolgbarkeit und Reproduzierbarkeit gesteuert werden.

Hauptmerkmale

• Vollautomatischer Walkaway‑Betrieb für großvolumige TMA‑Produktion
• Gesamtkapazität pro Lauf: 72 Blöcke (60 Spenderblöcke und 12 Empfängerblöcke)
• Durchsatz: ca. 250–280 Kerne pro Stunde
• Hochdichte‑Array: bis zu 558 Kerne pro Block bei 0,6 mm Kernen
• Unterstützte Kern‑Durchmesser: 0,6 mm, 1,0 mm, 1,5 mm, 2,0 mm
• Erstellung identischer Clone‑Blöcke
• Probenextraktions‑Funktion für molekulare Analysen (PCR)

Präzision und Kernauswahl

• Digitale Überlagerung und Ausrichtung von Slides für präzise Kern‑Auswahl
• Automatische Bildaufzeichnung von Spenderblöcken zur Unterstützung der Auswahl
• Unterstützt MRXS‑ und JPEG‑Slide‑Formate
• Integrierter 1D/2D Barcode‑Scan für Proben‑ und Blockverfolgung

Erweiterte Automatisierung & intelligente Funktionen

• Hochgeschwindigkeits‑Roboterarm für konsistente Kernplatzierung
• Automatische Blockhöhenmessung für konstante Bohrtiefe
• Parallele Verarbeitung: gleichzeitiges Laden, Imaging, Bohren und Stanzen
• Automatisches Speichern von Spenderblock‑ und Etikettenbildern zur Dokumentation
• Projektdaten werden in einer internen Datenbank zur Rückverfolgbarkeit gespeichert

Unterstützung der molekularen Pathologie

• PCR‑Extraktionsfunktion für molekulare Workflows
• Fasst 6 PCR‑Kassetten, jeweils für 10 PCR‑Röhrchen (Probenextraktion in Röhrchen)
• Bereitet extrahiertes FFPE‑Gewebe für DNA‑Extraktion und PCR‑Analyse vor
• Integrierter Reinigungsblock zur Verringerung des Kontaminationsrisikos

Datenmanagement & Integration

• Exportiert TMA‑Daten: ODS, XLS, XLSX, CSV, XML
• Importiert klinische Daten und integriert sich in Forschungs‑Workflows
• Kompatibel mit digitalen Pathologie‑Workflows und in der Forschung verwendeten Bildformaten

Kapazität & Durchsatzdetails

• Gesamtkapazität (einzelner Lauf): 72 Blöcke (60 Spender + 12 Empfänger)
• Maximaler Kerndurchsatz: ~250–280 Kerne pro Stunde
• Maximale Kerne pro TMA‑Block nach Durchmesser:
  • 0,6 mm Kerne: bis zu 558 Kerne pro Block
  • 1,0 mm Kerne: bis zu 286 Kerne pro Block
  • 1,5 mm Kerne: bis zu 135 Kerne pro Block
  • 2,0 mm Kerne: bis zu 84 Kerne pro Block

Software & Workflow

• Steuersoftware: TMA Control (Blocklayout, Kernauswahl, digitale Overlay‑Funktion, automatische Ausrichtung)
• Nahtloses Workflow‑Management und automatisches Speichern von TMA‑Projektdaten für die Weiteranalyse mit dem TMA‑Modul

Physische Spezifikationen

• Abmessungen (B x T x H): 80 x 50 x 46 cm
• Gewicht: 48 kg

Anwendungen / Verwendungszweck

• Forschung, Biomarker‑Studien und Wirkstoffentwicklung
• Pathologieinstitute und diagnostische Workflows, die Hochdurchsatz‑TMA‑Produktion erfordern
• Biobanken, große Forschungszentren, pharmazeutische F&E

Eigenschaften / Technische Daten

• Modellname: TMA Grand Master
• Hersteller / Marke: 3DHISTECH
• Gesamtkapazität pro Lauf: 72 Blöcke (60 Spender + 12 Empfänger)
• Unterstützte Kerndurchmesser: 0,6 mm, 1,0 mm, 1,5 mm, 2,0 mm
• Max Kerne pro Block: 0,6 mm: 558; 1,0 mm: 286; 1,5 mm: 135; 2,0 mm: 84
• Durchsatz: ~250–280 Kerne/Stunde (bis zu 280 Kerne/Stunde angegeben)
• Gewebeextraktion für molekulare Analyse: PCR‑Extraktion; unterstützt 6 PCR‑Kassetten × 10 PCR‑Röhrchen
• Automatisierungsfunktionen: automatische Blockhöhenmessung, integrierter 1D/2D‑Barcode‑Scan, automatisches Speichern von Spenderblock/Etikettenbildern
• Datenexportformate: ODS, XLS, XLSX, CSV, XML
• Kompatible digitale Slide‑Formate: MRXS, JPEG
• Physische Abmessungen: 80 x 50 x 46 cm
• Gewicht: 48 kg
• Hauptsoftware: TMA Control (Steuerung von Layout, Auswahl und Overlay)
