OP-Leuchte / LED

deckenmontiertmobilwandmontiert

Übersicht

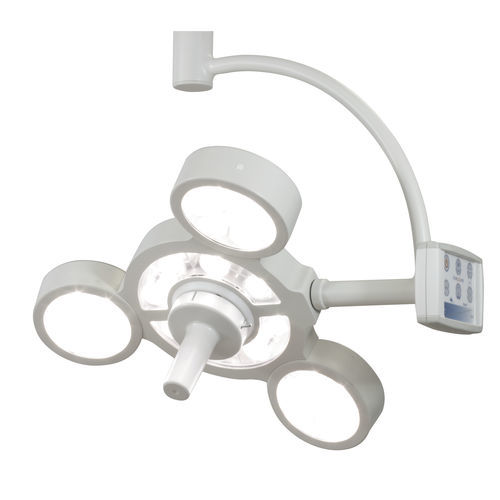

STARLED3 NX ist eine chirurgische LED-Lampe, die kaltes Licht mit hohem Farbwiedergabeindex, langer Lebensdauer und geringem Energieverbrauch liefert. Sie ist geeignet für Operationssäle und ein breites Spektrum klinischer Anwendungen, darunter Diagnostik, Zahnmedizin, Gynäkologie, Dermatologie, Allgemeinmedizin und minimalinvasive Chirurgie. Die Lampe kann mit einem Monitor und einer FHD- oder 4K-Kamera geliefert werden, integriert im zentralen Handgriff oder montiert an einem separaten Arm.

Verfügbare Konfigurationen

• Deckenmontage (einzeldom, doppeldom oder kombiniert mit SOLED15, SOLED15-F und ACEMSO15F)
• Wandmontage
• Stativ-/Wagenmontage (ABPS-Batterie auf Anfrage)
• Kombination mit Monitor und/oder Videokamera

Design und Bedienkomfort
STARLED3 NX besteht aus drei Reflektoren, die einen homogenen und intensiven Lichtkegel erzeugen, der über das Bedienfeld fokussierbar ist. Die Lampe ist kompakt, ergonomisch, leicht positionierbar und mit laminaren Strömungen im OP kompatibel. Die ENDO-Funktion ermöglicht den Einsatz in Endoskopie und minimalinvasiven Eingriffen. Der Griff ist abnehmbar und sterilisierbar; die Flächen sind für eine einfache Reinigung ausgelegt.

I-SENSE Bedienfeld
Das I-SENSE Bedienfeld (STANDARD und v2016) ist ergonomisch und leicht zu reinigen. Mit einfacher Berührung werden die Hauptfunktionen gesteuert:

• Ein/Aus
• Anpassung der Lichtintensität
• DoF – Depth of Field für tiefes Licht
• ENDO – Licht für Endoskopie (minimalinvasive Chirurgie)
• GRÖSSE – Anpassung des Fleckdurchmessers zur Fokussierung des Operationsbereichs
• SYNC (optional) – synchronisiert Steuerungen bei kombinierten Lampen (z. B. STARLED3 NX Doppel / STARLED5 NX)

ABPS – Wiederaufladbares Batteriesystem (Wagen)
ABPS ist ein wiederaufladbares Batteriesystem gemäß MDR 2017/745, das STARLED3 NX den automatischen Wechsel von Netz- auf Batteriebetrieb ermöglicht und eine leistungsfähige mobile Einheit bietet. Es lädt über ein automatisches Ladegerät, erfordert keine spezielle Wartung und die Autonomie hängt vom Batteriemodell ab. Das batteriefach im Wagen hat die Maße 560 x 560 x 340 mm. Ein Bedienfeld am Wagen zeigt Restladung, Versorgungstyp und Ladezustand an.

Kameras
STARLED3 NX kann mit integrierten Kameras (im Griff) oder auf einem separaten Arm montierten Kameras geliefert werden. Kameras dienen der Dokumentation, intraoperativen Beratung, Lehre und Übertragung von Bildern aus dem OP. Verfügbare Module:

• AC4K – 1/2.5" Exmor R CMOS, ca. 8,5 MP effektiv (4K), 16:9, 20x optischer Zoom + 12x digitaler Zoom, automatische Belichtung und Mehrfachformat-Ausgänge (Full HD bis 4K)
• ACFHD – 1/3" HD CMOS, ca. 2 MP effektiv, 16:9, 10x optischer Zoom + 12x digitaler Zoom, Autofokus und AE-Steuerung, Mehrfachformat-Ausgänge (720p/1080p)

Monitor
Die Lampe kann mit einem optionalen chirurgischen Monitor geliefert werden, um Bilder der Kamera und des Beleuchtungssystems anzuzeigen. Monitore sind leicht, kompakt und auf Bildschärfe sowie Farbtreue in chirurgischen Anwendungen ausgelegt.

Vorteile / LED-Technikmerkmale

• Hohe Lichtintensität
• IR-freier Lichtstrahl
• Variable Farbtemperatur (CCT)
• Hoher Farbwiedergabeindex (CRI)
• Fokussierbarer Lichtkegel
• Lange Lebensdauer und geringer Energieverbrauch

Technische Daten

• Typ: Chirurgische LED-Lampe
• Modell: STARLED3 NX
• Marke: ACEM
• Lichttyp: LED, kaltes Licht, IR-freier Strahl
• Optisches System: Drei Reflektoren erzeugen einen homogenen, intensiven und fokussierbaren Kegel
• Einstellbare Funktionen: Intensität, Depth of Field (DoF), ENDO (Endoskopiebeleuchtung), Spot SIZE, Strahlfokussierung
• Bedienfeld: I-SENSE (STANDARD und v2016)
• Konfigurationen: Decke, Wand, Wagen; Einzel- oder Doppeldom; kombinierbar mit SOLED15 / SOLED15-F / ACEMSO15F
• Batterieoption: ABPS wiederaufladbares Wagen-System (automatischer Netz-/Batterieumschaltbetrieb); Batteriefach 560 x 560 x 340 mm; Autonomie abhängig vom Batteriemodell
• Kameraoptionen: FHD oder 4K integriert im Griff oder an separatem Arm (AC4K, ACFHD)
• Monitor: Optionaler chirurgischer Monitor zur Bilddarstellung und Integration
• Anwendungen: Operationssaal, Diagnostik, Dental, Gynäkologie, Dermatologie, Allgemeinmedizin, kleinere Eingriffe und minimalinvasive Chirurgie
• Typische Werte: CCT 4.500 K; CRI 95; Max. Beleuchtungsstärke bis 130.000 LUX (160.000 LUX optional); beispielhafter Verbrauch 69 W; LED-Lebensdauer ca. 50.000 Stunden
