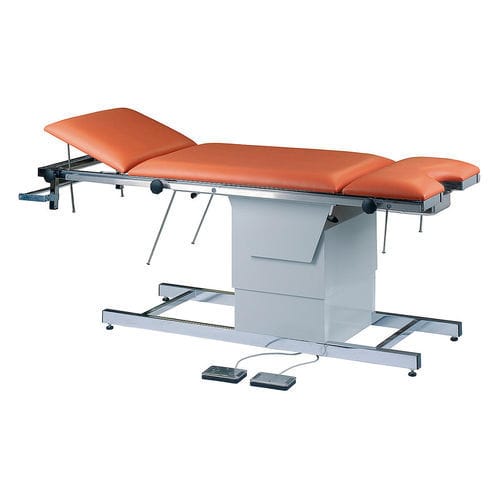

Untersuchungsliege für Klein-OPs UNI-MED

ProktologieGynäkologieelektrisch

Produktübersicht
Die Allrounder! Multifunktionsliegen mit elektromotorischen Höhen- und Neigungsverstellungen und umfangreichem Lieferzubehör. Die Modelle AGA-UNI-MED und AGA-DUO-LIFTO-MED sind mit zwei Elektromotoren ausgestattet, mit denen Höhe und Neigung des Polsterrahmens angesteuert werden. Die drei Polstersegmente ermöglichen vielfältige Einstellmöglichkeiten für optimale Patientenlagerung.

Eigenschaften

• Höhen- und Neigungsverstellungen elektromotorisch angesteuert; bei AGA-UNI-MED Präzisions-Doppelvierkantführungen in der Höhenverstellmechanik.
• Bei AGA-UNI-MED wartungsfreie, geräuscharme Elektroantriebe; Ansteuerung über Fußschalter (alternativ Handschalter ohne Aufpreis). Verstellsysteme mit Tastensperren. Anschlusswerte je Motor: 230V, 50/60 Hz, 3,7A, 850W, IPX4, v = 11 mm/s, 10.000 N.
• AGA-DUO-LIFTO-MED: zwei Hubsäulen aus eloxiertem Leichtmetall, laufruhig; Trafo-Ansteuerung; Handschalter mit sechs Tasten (gleichzeitige Höhen- und Neigungseinstellungen möglich). Anschlusswerte je Motor: 230V, 50/60 Hz, 6,0A, 240W, IPX6, v = 16 mm/s, 2 x 1.000 N.
• Einstellung von Trendelenburg- und Anti-Trendelenburgpositionen.
• Stabilität und Robustheit durch Knotenbleche in den Rahmenecken; hohe Standfestigkeit durch weite Auslage des Bodenrahmens mit Nivellierfüßen.
• Polsterrahmen verchromt; Bodenrahmen bei AGA-UNI-MED verchromt und lackierte Blechverkleidung, beim AGA-DUO-LIFTO-MED lackierter Blankstahl-Bodenrahmen.
• Seitlich am Polsterrahmen 1.720 mm lange OP-Schienen (CrNi-Stahl, 25 x 10 mm) zur Aufnahme von Zubehörkomponenten.
• Polstersegmente: drei Teile (Kopf-, Mittel-, Fußteil) mit einer Polsterstärke von 64 mm. Kopf-, Mittel- und Fußteil stufenlos verstellbar; Arretierung per Klemmstangenmechanismus.
• Am Fußende Ausschnitte in Polster und Polsterrahmen; im Lieferumfang enthalten: Edelstahlschale (300 x 200 x 65 mm, L x B x H).

Technische Details (Kurzübersicht)
Bestellnummern: AGA-UNI-MED = A-2065/EE; AGA-DUO-LIFTO-MED = H-U 2065/3EE
Rahmen: Chrom
Längen Kopf-/Rücken-/Fußteile: 1.900 mm Gesamt / 500 / 1.050 / 350 mm
Breiten: 650 mm (710 mm mit OP-Schienen)
Höhenverstellungen: AGA-UNI-MED 650 - 850 mm (Elektromotor) · AGA-DUO-LIFTO-MED 600 - 850 mm (Elektromotore)
Polstersegmente: 3-teilig
Polsterstärke: 64 mm
Kopfteilverstellung: +40° (Klemmstangen)
Rückenteilverstellung: +30° (Gasdruckfeder)
Fußteilverstellung: +30° (Klemmstangen)
Trendelenburg / Anti-Trendelenburg: AGA-UNI-MED 25° (Elektromotor) · AGA-DUO-LIFTO-MED 15° (Elektromotore)
Belastbarkeiten: AGA-UNI-MED 200 kg · AGA-DUO-LIFTO-MED 150 kg

Standardausführung

• Ein Paar seitlich am Polsterrahmen angebrachte OP-Schienen.
• Ein Paar Beinhalter mit Kunststoffschalen.
• Ein Paar Befestigungskloben.
• Ausschnitte im Fußpolster und Polsterrahmen.
• Edelstahlschale mit Halter (im Lieferumfang).
• Am Kopfende angeschraubter Papierrollenhalter.
• Bodenrahmen mit Nivellierfüßen.
• Fuß- bzw. Handschalter.

Zubehör & Zusatzoptionen (Auszug)

• A-2047: Armauflage, schwenkbar, Schwarz, PU-geschäumte Armschale ca. 400 x 120 mm, verchromte Aufnahme für OP-Schiene.
• BHG-600: Paar Beinhalter nach Göpel, mit Kugelgelenken, verchromt; Auflagen schwarz PU; Befestigungskloben erforderlich.
• BKG-600: Paar Befestigungskloben nach Göpel, verchromt, für OP-Schienen (25 x 10 mm), für Beinhalterstangen Ø 18 mm.
• GS-1710 / EfGS: Gesichtsausschnitt im Kopfteilpolster oval ca. 205 x 105 mm; Polstereinsatz zum Schließen ca. 200 x 100 mm (nicht nachrüstbar).
• INF-30170/BKO: Infusionshalter, Edelstahl, Infusionsstange 1.700 mm, 4 Haken; Befestigungskloben für OP-Schiene erforderlich.
• IT-3060: Instrumententisch, CrNi-Stahl, ca. 600 x 400 mm, seitliche Aufkantung 15 mm, Aufnahmestange Ø 18 mm; Befestigungskloben erforderlich.
• LR-75 / LR-125: Sätze Laufrollen Ø 75 mm bzw. Ø 125 mm, vier Lenkrollen, zwei total feststellbar.
• LR/Z-125: Zentralverstellung mit Doppelrollen Ø 125 mm; Fahrbarkeit per Zentralverstellung; Tritthebel am Kopf- und Fußende (diagonal angeordnet), nicht nachrüstbar.
• Weitere Zubehörteile erhältlich: Handfessel, Körpergurt, Lagerungshilfen, Narkosebogen, Ringarmlehnen, Rektorolle, Seitengitter, Schulter-/Seitenhalter, Seitenstütze.

Gestell- und Polsterfarben (Auswahl)

• Gestellfarben (Standard): Lichtgrau RAL 7035 · Weißaluminium RAL 9006 · Reinweiß RAL 9010.
• Polsterbezüge: Kunstlederkollektion (z. B. VOWAled Pisa), elektrisch leitfähige Bezüge gegen Aufpreis erhältlich; Bezüge zeichnen sich durch Reißfestigkeit, Strapazierfähigkeit und Beständigkeit gegenüber Desinfektionsmitteln aus.

Caractéristiques / spécifications techniques

• Modelle: AGA-UNI-MED (A-2065/EE) · AGA-DUO-LIFTO-MED (H-U 2065/3EE).
• Rahmenmaterial: chromierter Polsterrahmen; Bodenrahmen verchromt (AGA-UNI-MED) bzw. lackierter Blankstahl (AGA-DUO-LIFTO-MED).
• Gesamtlänge: 1.900 mm; Polstersegmente Längen: 500 / 1.050 / 350 mm.
• Polsterbreite: 650 mm (710 mm mit OP-Schienen).
• Höhenbereich: 650–850 mm (AGA-UNI-MED) · 600–850 mm (AGA-DUO-LIFTO-MED).
• Polsterstärke: 64 mm; 3-teiliges Polster.
• Neigungsverstellung (Trendelenburg/Anti): bis 25° (AGA-UNI-MED) bzw. 15° (AGA-DUO-LIFTO-MED).
• Belastbarkeit: bis 200 kg (AGA-UNI-MED) bzw. 150 kg (AGA-DUO-LIFTO-MED).
