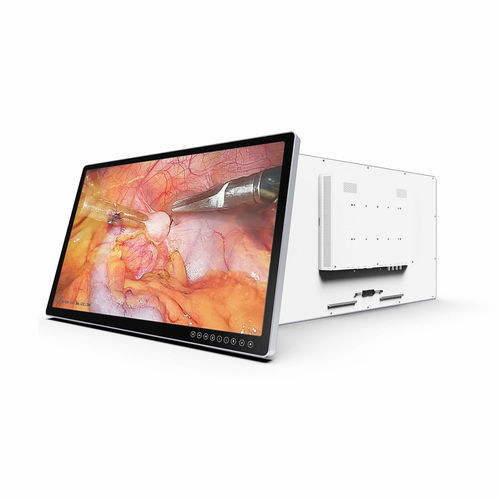

Medizinisch Monitor MD31

OPfür OP-Bereichfür Endoskopie

Produktübersicht
Der MD31 ist ein 31,5 Zoll 4K‑OP‑Monitor für Endoskopie und chirurgische Eingriffe. Er bietet präzise Farbwiedergabe, klaren Kontrast und lebendige Videodarstellung für Chirurgen und OP‑Personal. Antibakterielles Gehäuse und optisches Bonding erleichtern Reinigung und Desinfektion. Vielfältige Videoein‑ und ausgänge unterstützen Signale aus unterschiedlichen medizinischen Bildquellen und passen sich den Abläufen im Operationssaal an.

Hauptmerkmale

• Optisches Bonding mit entspiegelter Glasplatte
• Antireflex‑ und Anti‑Fingerprint‑Beschichtung
• 4K (3840 x 2160), 10‑Bit LCD‑Panel
• REC709 & BT.2020 kompatibel; HDR‑Anzeige
• Farbkalibrierung / Gamma‑Presets (1,8–2,6) und DICOM Teil 14
• Multiview: Dual‑Screen / PIP / PBP / Quad‑Split
• Optionale hochsensitiven Touch (unterstützt Alkoholreinigung und Handschuhberührung)
• Frontplatte IP54 (staub‑ und spritzwassergeschützt)
• DP‑MST (Daisy‑Chain) Ausgang und 12G‑SDI Eingang mit Durchschleifung
• Bildrotation und Spiegelung

Beschreibung / Funktionale Highlights
ENTSPIEGELTES DISPLAY
Das optische Bonding beseitigt den Luftspalt zwischen LCD‑Panel und Frontglas, reduziert interne Reflexionen, verbessert den Kontrast und erleichtert Reinigung und Desinfektion der Front.

FARBEINSTELLUNG — GROSSER FARBRAUM & HDR
Das 10‑Bit‑Panel unterstützt ca. 1,07 Milliarden Farben für einen großen Farbraum und kalibrierte Ausgabe. DICOM‑Konformität und wählbare Gamma‑Presets (1,8–2,6) sorgen für konsistente medizinische Bilddarstellung.

MULTIVIEW‑ANZEIGE
Unterstützt Dual‑Screen, Quad‑Split, Bild‑in‑Bild und Bild‑nebeneinander. Im Multiview‑Modus können Bildeinstellungen für ausgewählte Eingänge angewendet werden (z. B. Gamma oder DICOM‑Preset).

AUTOMATISCHER EINGANGSWAHLMODUS
Wechselt automatisch zu alternativen Eingängen, falls das aktive Signal durch Systemfehler oder externe Störung unterbrochen wird, und gewährleistet so die kontinuierliche Verfügbarkeit der Anzeige.

IP54 FRONTPLATTE
Die IP54‑Frontplatte erlaubt sicheres Reinigen mit alkohol‑ oder wasserbasierten Desinfektionsmitteln und bewahrt die Schutzklasse für klinische Umgebungen.

KABELMANAGEMENT & STECKERANORDNUNG
Die Gestaltung der Schnittstellen reduziert Kontakt von Reinigungsmitteln mit Steckern, begrenzt Korrosionsrisiken und hält die Kabelführung ordentlich und sicher.

WEITERE FUNKTIONEN
Bietet flexible Anzeigeoptionen und Presets zur Unterstützung komplexer klinischer Arbeitsabläufe neben kalibrierter Farbwiedergabe und hygienefokussiertem Design.

Anwendungsgebiete
Mikrochirurgie / Endoskopie

Technische Daten

• Modell: MD31
• Panel: 31,5 Zoll 10‑Bit LCD
• Physikalische Auflösung: 3840 x 2160
• Anzeigefläche: 697,3056 mm (H) x 392,2344 mm (V)
• Pixelabstand: 0,18159 mm (H) x 0,18159 mm (V)
• Seitenverhältnis: 16:9
• Helligkeit: 350 cd/m²
• Kontrastverhältnis: 1000:1
• Betrachtungswinkel: 178° H / 178° V
• Beschichtung: Antireflex, Anti‑Fingerprint
• Gamma: Nativ / 1.8 / 2.0 / 2.2 / 2.4 / 2.6 / DICOM
• Farbkalibrierung: BT.709 / BT.2020
• Lebensdauer: 30.000 h
• Ansprechzeit: ≤14 ms
• Stromversorgung: DC x1 (15 V)
• Software‑Upgrade: USB x1
• Steuerung: LAN x1; RS232 x1
• Signaleingang: 12G‑SDI x2; DP x1; HDMI 2.0 x1; DVI x1
• Signalausgang: 12G‑SDI x2; DP (MST) x1
• Menütasten: POWER, INPUT, MENU, EXIT, F1 (PIP), F2 (Gamma), LOCK
• Menüsprachen: Chinesisch / Englisch
• Leistungsaufnahme: ≤60 W
• Betriebstemperatur: 0 °C – 50 °C
• Lagerungstemperatur: -20 °C – 60 °C
• Abmessungen (L×B×T): 747,4 mm × 464 mm × 64,5 mm
• Gewicht: 12 kg
• Zertifizierung: IEC 60601‑1, EN 60601‑1
