Kamera-Kontrolleinheit / für Telekonsultationen AK1

für TelemedizinÜberwachungmedizinisch

Produktübersicht

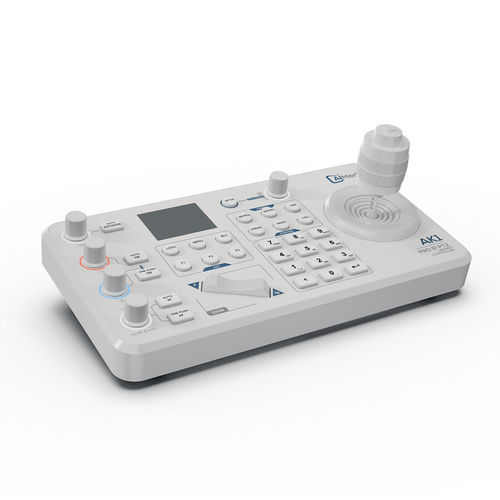

Der PTZ-Kamera-Controller AK1 von AIMEDIK ist eine professionelle Steuereinheit zur Bedienung von PTZ-Kameras über IP- und serielle Schnittstellen. Er unterstützt Multi‑Protokoll‑Steuerung (ONVIF, VISCA, VISCA‑Over‑IP, Pelco P&D) und erlaubt die zentrale Verwaltung von bis zu 255 IP-Kameras in einem Netzwerk. Das kompakte Metallgehäuse enthält ein 2,2-Zoll-LCD, Joystick und taktile Bedienelemente für präzises Live‑Controlling.

Hauptfunktionen

• Protokollübergreifende Steuerung via IP / RS-422 / RS-485 / RS-232
• Unterstützte Protokolle: VISCA, VISCA‑Over‑IP, ONVIF, PELCO‑P & PELCO‑D
• Steuerung von bis zu 255 IP-Kameras in einem Netzwerk
• 3 Schnellaufruftasten für Kameras oder 3 benutzerzuweisbare Tasten
• Schnelle Einstellungen für Belichtung, Verschluss, Blende, Gain, Weißabgleich, Fokus, Schwenk-/Neigegeschwindigkeit und Zoomgeschwindigkeit
• Taktiles Zoom‑Feedback über professionellen Rocker/Wippe und Joystick für PTZ
• Automatische Suche nach IP-Kameras im Netzwerk und einfache IP‑Zuweisung
• Mehrfarbige Tastenbeleuchtung zur Anzeige von Funktionen und Status
• Tally‑GPIO‑Ausgang zur Anzeige der aktuell gesteuerten Kamera
• Metallgehäuse mit 2,2-Zoll-LCD, Joystick und 5 Rottationstasten
• Unterstützt PoE und 12V DC Stromversorgung

Anschlussdiagramm
Mehrere Schnittstellen stehen zur Verfügung: RS-232, RS-422, RS-485 und IP (RJ45). Der Controller kann mehrere Kameras verbinden und steuern, bis zu 255 adressierbare Geräte im Netzwerk.

Anwendungsfelder
Der AK1 eignet sich für Live‑Produktionen, Bildungseinrichtungen, Unternehmens‑AV, Interviews, Konzerte, Telekonsultation im Gesundheitswesen und weitere Szenarien, die zuverlässige PTZ‑Fernsteuerung erfordern.

Technische Daten (Kurz)
ANSCHLÜSSE | Schnittstellen: IP (RJ45), RS-232, RS-485/RS-422
Kontrollprotokoll | IP‑Protokoll: ONVIF, VISCA Over IP; Serielles Protokoll: PELCO‑D, PELCO‑P, VISCA
BENUTZEROBERFLÄCHE | Serielle Baudrate: 2400, 4800, 9600, 19200, 38400 bps; Display: 2,2 Zoll LCD; Joystick: Pan/Tilt/Zoom; Kamera‑Shortcuts: 3 Kanäle; Tastatur: Benutzerzuweisbare Tasten ×3, Sperre ×1, Menü ×1, BLC ×1, Drehtasten ×5, Rocker ×1, Wippe ×1; Kameraadresse: bis zu 255; Presets: bis zu 255
STROMVERSORGUNG | Stromversorgung: PoE / DC 12V; Leistungsaufnahme: PoE: 5W, DC: 5W
UMGEBUNG | Betriebstemperatur: -20°C ~ 60°C; Lagertemperatur: -40°C ~ 80°C
ABMESSUNGEN | Abmessungen (L×B×H): 270mm × 145mm × 29,5mm / 270mm × 145mm × 106,6mm (mit Joystick); Gewicht: 1181 g

caractéristiques / spécifications techniques

• Model: AK1
• Brand: AIMEDIK
• Schnittstellen: IP (RJ45), RS-232, RS-485 / RS-422
• Unterstützte Protokolle: ONVIF, VISCA Over IP, PELCO-D, PELCO-P, VISCA
• Max. steuerbare Kameras: bis zu 255
• Serielle Baudraten: 2400, 4800, 9600, 19200, 38400 bps
• Display: 2,2 Zoll LCD
• Joystick: Pan/Tilt/Zoom
• Kamera‑Shortcuts: 3 Kanäle (3 Schnellaufruftasten / zuweisbar)
• Tastatur / Tasten: Benutzerzuweisbare Tasten ×3, Sperre ×1, Menü ×1, BLC ×1, Drehtasten ×5, Rocker ×1, Wippe ×1
• Kameraadressbereich: bis zu 255
• Preset‑Positionen: bis zu 255
• Stromversorgung: PoE oder DC 12V
• Leistungsaufnahme: 5W (PoE), 5W (DC)
• Betriebstemperatur: -20°C bis 60°C
• Lagertemperatur: -40°C bis 80°C
• Abmessungen: 270mm × 145mm × 29,5mm; 270mm × 145mm × 106,6mm (mit Joystick)
• Gewicht: 1181 g
