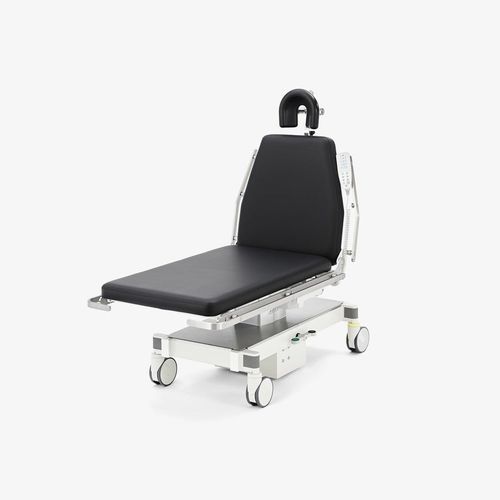

OP-Tisch / HNO sb5010 HS

für Ophthalmologiefür Oralchirurgiefür Kiefer- und Gesichtschirurgie

Produktübersicht
Die sb5010 HS ist eine mobile, akku-elektrisch betriebene OP-Liege für vielseitige ambulante Eingriffe im Kopfbereich, z. B. Ophthalmologie, HNO, MKG sowie plastisch-ästhetische Eingriffe. Im Vergleich zu mobilen OP‑Stühlen bietet sie eine um 10 cm längere Liegefläche. Die Liege wird fertig montiert geliefert und ist mit hochwertigen Rollen sowie dem AKRUS-Rollenfixiersystem ausgestattet.

Wesentliche Funktionen

• Motorische Verstellung von Kopf-, Rücken- und Rumpfsegmenten
• Höheneinstellung: 61 cm – 96 cm (Sitzhöhe 640–990 mm; Hub 0–350 mm)
• Zwei Hubsäulen-Optionen: Standard (max. Patientengewicht 200 kg) und Schwerlast (max. 300 kg)
• Bedieneinheit mit Ein/Aus, Akku-Kapazitätsanzeige, Steuerknöpfen und sechs Speicherplätzen
• Notfall-/Schocklage schnell per Knopfdruck aktivierbar
• Polster in mehreren Farben und zwei Stärken verfügbar
• Auslieferung fertig montiert; Service durch autorisierte Händler

Anwendungsgebiete

• Ophthalmologie
• HNO, MKG
• Plastische, rekonstruktive und ästhetische Chirurgie

Technische Daten (Auswahl) - Abmessungen & Gewicht
Fahrwerk (BxHxT) | 578 x 236 x 1036 mm
Fahrwerk inkl. Fußschalter (BxHxT) | 578 x 236 x 1121 mm
Fahrwerksbreite | 560 mm
Breite mit Geräteschiene | 700 mm
Liegefläche Breite | 590 mm
Liegeflächen-Tiefe | 990 mm
Rückenlehnenlänge (ohne Kopfstütze) | 610 mm
Länge Liegefläche (ohne Kopfstütze) | 1615 mm
Länge inkl. Standard-Kopfstütze (max. Auszug) | 1933 mm
Kopfstützen-Auszug | 0-100 mm
Max. Patientengewicht (Standard-Hubsäule) | 200 kg
Max. Patientengewicht (Schwerlast-Hubsäule) | 300 kg
Gewicht (abhängig von Optionen) | ca. 118 kg

Sitz- & Rückenverstellbereiche
Sitzpolster min. (Einstiegshöhe) | 640 mm
Sitzpolster max. (Sitzhöhe) | 990 mm
Verstellbereich (Hub) | 0-350 mm
Rückenlehne waagrecht bis senkrecht | 0° - 85°
Schocklagerung unter waagerecht | -15°

Fahrwerk / Rollen
Rollfunktionen | 4 Lenkrollen frei; 1 Lenkrolle richtungsfest; 4 Lenkrollen verriegelt
Rollendurchmesser | 125 mm

Elektrische Daten & Umgebungsbedingungen
Stromversorgung (Batterie) | Batterie, Blei, wiederaufladbar
Batteriekapazität | 24 V DC, 1 x 2,9 Ah
Netzanschluss (Ladestation) | 100-240 Volt
Ladezeit (ca.) | 4 h
Nennfrequenz | 50 - 60 Hz
Nennstrom | 400 mA
Schutzart | IP 65
Dauernutzung pro Antrieb | Max. 6 Minuten
Elektrisch leitfähige Polsterung | optional

Umgebung / Lagerung
Lufttemperatur (Betrieb) | +10 °C bis +40 °C
Rel. Luftfeuchte (Betrieb) | max. 50 % nicht kondensierend
Luftdruck | 700 - 1060 hPa
Lagerung ohne Originalverpackung (Temperatur) | -10 °C bis +55 °C
Lagerung ohne Originalverpackung (Feuchte) | 10 % bis 95 % nicht kondensierend
Lagerung/Transport in Originalverpackung (Temperatur) | -40 °C bis +70 °C
Lagerung/Transport in Originalverpackung (Feuchte) | 10 % bis 95 % nicht kondensierend

Zubehör (Auswahl)

• Armauflage ohne Verstellmöglichkeit (Art.-Nr. 241.030260)
• Armauflage mit Kugelgelenk, komplett PU (Art.-Nr. 241.030250)
• Akkumulator Ersatz, 24 V DC, 1 x 2,9 Ah (Art.-Nr. 100-925)
• Kopfstütze flach "Berlin" (Art.-Nr. 275.012500)
• Fußschalter, komplett (Art.-Nr. 275.012020)
• Instrumentenablage, schwenkbar (Art.-Nr. 275.020400)
• Mehrgelenkige Kopfstütze (2-Punkt) (Art.-Nr. 241.030648)
• Kippmechanik für zusätzliche Kopfteilneigung (Art.-Nr. 275.030650)
• U-förmige Kopfstütze (Art.-Nr. 241.030690)
• Weitere Artikel: Sicherheitsgitter (Art.-Nr. 240.020200), Arthroskopie-Stütze (Art.-Nr. 276.032400), 5-Funktionen Fuß-Joystick-Panel (Art.-Nr. 649.012020), etc.

Hinweis
Fertig montiert ausgeliefert. Sechs Memory-Funktionen und die Notfall-Schocklage unterstützen einen schnellen und sicheren Arbeitsablauf. Beachten Sie die angegebenen Umgebungs- und Lagerbedingungen für sicheren Transport, Lagerung und Betrieb.

Technische Spezifikationen

• Modell: sb5010 HS
• Fahrwerkabmessungen: 578 x 236 x 1036 mm
• Breite Liegenfläche: 590 mm
• Länge Liegefläche (ohne Kopfstütze): 1615 mm; inkl. Kopfstütze: 1933 mm (max.)
• Höheneinstellung: 61 cm – 96 cm (Sitzhöhe 640–990 mm, Hub 0–350 mm)
• Rückenverstellung: 0°–85°, Schocklage -15°
• Max. Patientengewicht: 200 kg (Standard) / 300 kg (Schwerlast)
• Gewicht ca.: 118 kg (abhängig von Optionen)
• Batterie: 24 V DC, 1 x 2,9 Ah; Ladezeit ≈ 4 h
• Schutzart: IP 65
• Rollendurchmesser: 125 mm
• Betriebstemperatur: +10 °C bis +40 °C; Lagertemperatur: -10 °C bis +55 °C (ohne Verpackung)
