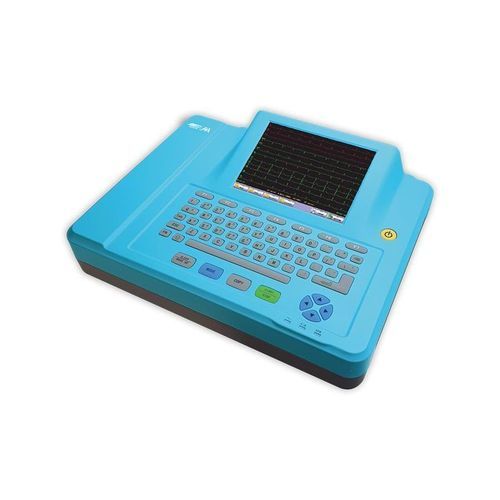

Ruhe-Elektrokardiograph E417

12 Kanäledigitalmit Drucker

Produktübersicht
Das Allied Meditec E417 ist ein interpretatives 12-Kanal-EKG-Gerät für den klinischen und mobilen Einsatz. Es zeichnet alle 12 Ableitungen simultan auf, bietet automatische Messung und Interpretation und verfügt über einen 12-Kanal-Thermodrucker für A5-Papierformate.

Detaillierte Beschreibung
Das E417 erfasst 12 Ableitungen gleichzeitig über einen 24-Bit-ADC und zeigt die Kurven auf einem 5,6-Zoll-Farbdisplay (640 x 480). Bedient wird es über ein 18-Tasten-Navigationsfeld. Automatische Messungen und Interpretationen unterstützen die Befundung; Anti‑Defibrillator‑ und Schrittmachererkennung verbessern die Signalverarbeitung. Aufzeichnungsmodi umfassen automatisch 12x1, 6x2, 3x4, Ein-Kanal, manuell und Rhythmusableitung. Gedruckt wird mit einem 12-Kanal-Thermodrucker auf A5-Thermopapier (Rolle oder Z‑Faltung). Die Signalqualität wird durch AC-, EMG-, Tiefpass‑ und Baseline‑Drift‑Filter erhalten; Gleichtaktunterdrückung >105 dB. Der Speicher fasst bis zu 300 EKGs; Datenexport über RS232, USB und Netzwerk (TCP/IP) ist möglich. Eine integrierte 2‑Stunden‑Lithium‑Ionen‑Batterie ermöglicht den portablen Einsatz.

Hauptmerkmale

• 12 simultane Ableitungen (interpretatives 12-Kanal-EKG)
• 5,6-Zoll-Farbdisplay (640 x 480)
• 18-Tasten-Navigationsfeld
• Automatische Messung und Interpretation
• Anti‑Defibrillator‑ und Schrittmachererkennung
• Mehrere Aufzeichnungsmodi: 12x1, 6x2, 3x4, Ein-Kanal, manuell und Rhythmusableitung
• 12-Kanal-Thermodrucker; Druck auf A5-Thermopapier (Rolle oder Z‑Faltung)
• Filter: AC, EMG, Tiefpass, Baseline‑Drift
• Gleichtaktunterdrückung >105 dB
• Interner Speicher: bis zu 300 EKGs
• Anschlüsse: RS232, USB, Netzwerk (TCP/IP)
• 2‑Stunden‑Lithium‑Ionen‑Batterie für den mobilen Betrieb

Technische Daten

• Modell: E417
• Kanäle: Interpretatives 12‑Kanal‑EKG
• ADC: 24‑Bit‑Wandler
• Display: 5,6‑Zoll Farbbildschirm, 640 x 480 Auflösung
• Navigation: 18 Funktionstasten
• Drucker: 12‑Kanal‑Thermodrucker, A5‑Thermopapier (Rolle / Z‑Faltung)
• Aufnahmeformate: Automatisch 12x1, 6x2, 3x4; Ein‑Kanal; manuell; Rhythmusableitung
• Filter: AC, EMG, Tiefpass, Baseline‑Drift
• Gleichtaktunterdrückung: >105 dB
• Speicher: speichert bis zu 300 EKGs
• Anschlüsse: RS232, USB, Netzwerkschnittstelle (TCP/IP)
• Batterie: 2‑Stunden‑Lithium‑Ionen‑Batterie
