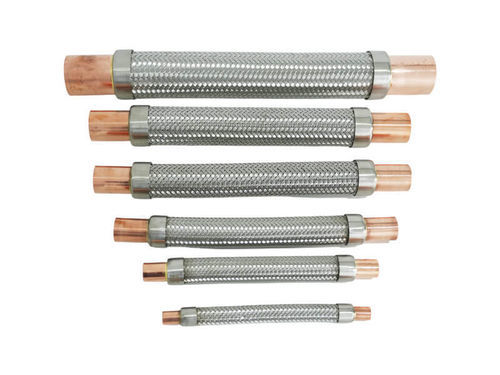

Schwingungsdämpfungs-Steckverbinder SF series

für Vakuumpumpenfür Verdichterelastisch

Produktübersicht
Der Schwingungsdämpfer besteht aus einem gewellten Innenmantel aus Edelstahl, einer äußeren Verstärkungslage aus Edelstahlgeflecht und metallischen Anschlussenden. Diese flexible Bauweise kompensiert begrenzte Bewegungen beim Anlauf und Betrieb der Anlage und gewährleistet gleichzeitig eine dichte Verbindung zur Rohrleitung. Entwickelt für die Installation zwischen Kompressoren, Vakuumpumpen oder anderen schwingungs­erzeugenden Geräten und starren Rohrleitungssystemen.

Spezifikationen

• Gewellter Schlauch: SUS 316L Edelstahl
• Geflecht/Überwurf: SUS 304 Edelstahl
• Anschlussrohr-Enden: TP2 Kupfer (zum Hartlöten)
• Bietet Flexibilität und Schwingungsdämpfung
• Hohe Druckfestigkeit für Rohrleitungsanwendungen
• Reduziert Übertragung von Vibrationen und Geräuschen
• Schützt starre Rohrleitungen und angeschlossene Komponenten vor zyklischen mechanischen Belastungen
• TP2 Kupferenden erleichtern die Lötverbindung
• Geeignet für Saug- und Druckleitungen von Kompressoren
• Alternative Materialien und Anschlusskonfigurationen auf Anfrage verfügbar

Modelle
Modell | Größe (inch) | Größe (mm) | Betriebsdruck (psig) | Berstdruck (psig)
SF-1A | 1/4" | 6.35 | 650 | 3250
SF-1 | 3/8" | 9.52 | 650 | 3250
SF-2 | 1/2" | 12.7 | 650 | 3250
SF-3 | 5/8" | 15.88 | 650 | 3250
SF-4 | 3/4" | 19.05 | 650 | 3250
SF-5 | 7/8" | 22.23 | 650 | 3250
SF-6A | 1" | 25.4 | 650 | 3250
SF-6 | 1-1/8" | 28.58 | 650 | 3250
SF-7 | 1-3/8" | 34.93 | 650 | 3250
SF-8 | 1-5/8" | 41.28 | 650 | 3250
SF-9 | 2-1/8" | 53.98 | 650 | 3250
SF-10 | 2-5/8" | 66.68 | 460 | 2300
SF-11 | 3-1/8" | 79.38 | 380 | 1900
SF-12 | 3-5/8" | 92.08 | 300 | 1500
SF-13 | 4-1/8" | 104.98 | 300 | 1500

Technische Merkmale

• Material des inneren gewellten Schlauchs: SUS 316L Edelstahl
• Äußere Geflechtsverstärkung: SUS 304 Edelstahl
• Anschlussrohr-Enden: TP2 Kupfer (zum Hartlöten)
• Ausgelegt zur Absorption von Vibrationen und Reduzierung der Geräuschübertragung auf starre Rohrleitungen
• Schützt angeschlossene Komponenten vor wiederkehrender mechanischer Belastung
• Anwendbar für Saug- und Druckleitungen von Kompressoren
• Betriebs- und Berstdrücke variieren je nach Modell (siehe Modelltabelle)
• Verschiedene Modellgrößen verfügbar (SF-1A bis SF-13)
• Alternative Materialien und Anschlusskonfigurationen auf Anfrage erhältlich
