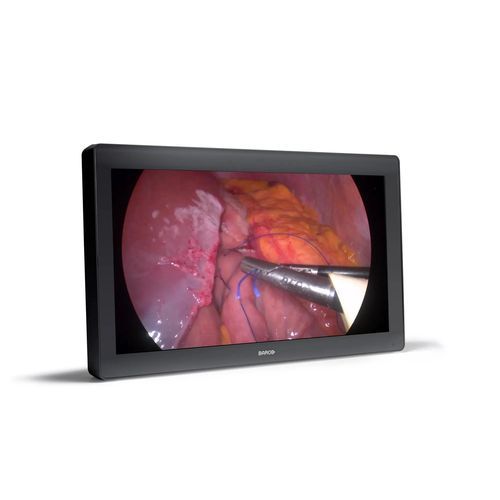

Medizinisch Monitor MDFC-8232 3xB

OPfür OP-Bereichfür Endoskopie

Kurzbeschreibung

• 31,1" patientennahe Operationsanzeige für 2D/3D-Endoskopie- und Mikroskopbilder — MDFC-8232 3xB (4K/UHD, 3D).

Hauptmerkmale

• Entwickelt für UHD / FHD 3D-Endoskopiekameras; kompatibel mit den Farbräumen BT.2020 & BT.709
• Konfigurierbare I/O: 12G-SDI / HDMI / DisplayPort / 3G-SDI
• Ergonomisches, austauschbares 3D-Augenvisier und leichter Rahmen für Mehrbenutzerbetrachtung
• Medizinisch geprüfte Vollglasfront, kratzfest und leicht zu desinfizieren; einrastbare, verschließbare Steckverbinderschutzkappe
• Nahezu latenzfreie Videoverarbeitung, optimiert für Hand-Auge-Koordination
• Breiter Farbraum mit fortschrittlicher Farbkalibrierung (ITU-709, DCI-P3, BT.2020)

Beschreibung

• 31-Zoll patientennaher Monitor für moderne Operationsumgebungen, in denen präzise Farbwiedergabe und latenzarme Bildgebung erforderlich sind.
• Proprietäre Videoverarbeitung und fortschrittliche Kalibrierung kombiniert mit einem Wide-Gamut-LCD liefern hohe Farbtreue und detailreiche Bilder mit minimalen Artefakten. Im 2D-Modus bietet das Panel eine vierfache Auflösung gegenüber FHD für eine detaillierte UHD-Darstellung der Anatomie.
• Im 3D-Modus ermöglicht das mitgelieferte ergonomische Kit (Rahmen + austauschbares 3D-Augenvisier) mehreren Anwendern, dasselbe FHD-Bild mit konsistenter Tiefenwahrnehmung aus verschiedenen Blickwinkeln und Entfernungen zu sehen.
• Lieferbar als DP/HDMI (MDFC-8232 3HB) oder DP/SDI (MDFC-8232 3SB); kompatibel mit gängigen 2D- und 3D-Videoformaten von Mikroskopen und laparoskopischen Kamerasystemen.
• Die Vollglasfront minimiert Reflexionen und ist leicht zu reinigen und zu desinfizieren; VESA-100-Montage unterstützt chirurgische Ausleger und Federwaffen.
• Die Variante MDFC-8232 3HB ist für Bewegtbilder und Video optimiert; eingeschränkte Unterstützung für statische interlaced Formate. Für vollständige Interlacing-Unterstützung werden 12G-Varianten empfohlen — siehe Benutzerhandbuch für unterstützte Timings und Konfigurationen.
• Weiße Gehäuseversion auf Anfrage erhältlich.

Funktionen (Übersicht)

• Videoverarbeitung optimiert für niedrige Latenz und Rauschreduzierung
• Picture-in-Picture, Picture-by-Picture, Bildspiegelung und Rotation
• Failover-Modus und Bildschirmklon auf DVI-Ausgang (2D: Display-Klon; 3D: L/R-Ansicht OSD wählbar)
• FHD-Eingang auf UHD hochskaliert; nimmt Legacy-Signale an
• DC-Stromausgang und Kabelabdeckung

Spezifikationen
Bildschirmtechnologie: TFT AM LCD / IPS-PRO-Technologie / LED-Hintergrundbeleuchtung
Aktive Bildschirmgröße (Diagonale): 789 mm (31,1")
Aktive Bildschirmgröße (H x V): 698 x 368 mm
Seitenverhältnis: 17:9 / 16:9
Auflösung: 4K / 2K (4096 x 2160) / UHD (3840 x 2160)
Pixelpitch: 0,1704 mm
Farbunterstützung: 1.073 Millionen (10-bit)
Farbumfang: Nativ: 92% DCI-P3 / 105% Adobe
Farbkalibrierung: ITU-709, DCI-P3, BT.2020, BT.709
Blickwinkel: 178° Hor. / 178° Vert.
Leuchtdichte: Max: 450 cd/m² (typ.); Nativer Farbraum: 390 cd/m² kalibrierter Standardwert; @6500K: 360 cd/m² kalibrierter Standardwert
Kontrastverhältnis: 1300:1 (typ.)
Reaktionszeit (T on + T off): 20 ms (typ.)
Weißpunkt: Nativ: 7200K; Kalibriert: 5600K, 6500K, 9300K
Gamma-Kurve: 1.8, Video, 2.2, 2.4, DICOM
3D-Betrachtungsentfernung: Optimal: 1500 mm; Minimum: 686 mm
Vertikaler Betrachtungswinkel: @ Mindestabstand: 15° Hoch/Runter; @ Optimalem Abstand: 8,0° Hoch/Runter (Crosstalk < 7%)
Objektivtyp: Kreisförmige Polarisation: linkes Auge oben
Tastatur: Kapazitive 7-Tasten-Touch-Tastatur mit aktivierbarem/deaktivierbarem Membranschalter
Videoeingänge (Übersicht): 2D-Eingänge beinhalten mehrere DisplayPort-Konfigurationen, 12G-SDI (3840 x 2160 @60Hz, nur 3SB), HDMI 2.0 (3840 x 2160 @60Hz, nur 3HB), DVI für FHD-Eingang (hochskaliert auf 4K). 3D-Eingänge beinhalten duale DP/SDI/HDMI-Konfigurationen und 2x 3G-SDI (Dual-Stream) für FHD.
Videoausgänge: 2x 3G-SDI (3G-SDI Eingangs-Durchschleifung); 1x DVI (4K Display-Klon - downskaliert auf 1080i/1080p)
Multi-Image-Unterstützung: (nur 2D) Picture-in-Picture, Bildspiegel und Rotation, Failover-Modus, Bildschirmklon auf DVI, FHD-Eingang hochskaliert auf UHD
Fernsteuerung: USB Typ B Anschluss für Firmware-Download & Steuerprotokoll
Externe Stromversorgung: AC Eingang: 100 – 240 VAC / 47-63 Hz Auto-Switch; DC Ausgang: +24 VDC / 10 A
DC-Stromausgang: DC-Anschluss: +5V / 2A (auch verfügbar an DVI, DP und USB-Ports)
Stromverbrauch: Maximal: 168W (Max) / 24V ± 10% ; Aus: ~1W
Abmessungen (B x H x T): 778 x 473 x 93 mm / 30.6 x 18.6 x 3.6 in
Netto-Gewicht: MDFC-8232 3Hx = 14.4 kg ; MDFC-8232 3Sx = 14.7 kg
Verpackungsgewicht netto: 20 kg
Montagestandard: VESA 100x100 & 200x100 mm
Betriebstemperatur: 0° C ~ 35° C
Lagertemperatur: -20° C ~ 60° C
Betriebsfeuchte: 10% ~ 90% R.H.
Lagerfeuchte: 5% ~ 90% R.H.
Zertifikate und Konformität: ANSI/AAMI ES60601-1:2005/(R)2012; CSA CAN/CSA-C22.2 NO. 60601-1:14; IEC 60601-1 Edition 3.1 (2012); IEC 60601-1-2 (2014); FCC CFR 47 Part 15 Subpart B; GB17625.1-2012; GB4943.1-2011; GB/T9254-2008; CE, c-UL-us, DEMKO, CCC. Zertifizierungen: IP20 (IP45 nur Vorderseite). Umweltkonformität: ROHS-3, REACH, WEEE.

Technische Spezifikationen

• Modell: MDFC-8232 3xB
• Display: 31,1" (789 mm), 4K / UHD (3840 x 2160) oder 4096 x 2160
• Farbunterstützung: 10-bit (1.073 Millionen)
• Farbumfang: 92% DCI-P3 (nativ) / 105% Adobe
• Helligkeit (max): 450 cd/m² (typ.)
• Kontrastverhältnis: 1300:1 (typ.)
• Video I/O: DisplayPort, HDMI2.0 (3HB), 12G-SDI (3SB), 3G-SDI, DVI
• Stromversorgung: Externe Versorgung 100–240 VAC; DC-Ausgang +24 VDC / 10 A
• Abmessungen (B×H×T): 778 × 473 × 93 mm
• Netto-Gewicht: ~14.4–14.7 kg
• Garantie: 3 Jahre
