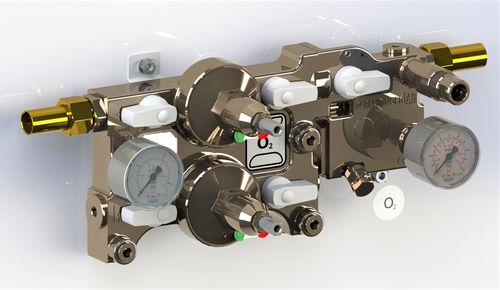

Druckregler für medizinische Gase HG160 Series

medizinischZwei-Stufen

Die Einheit besteht aus zwei chemisch vernickelten Messinggussteilen: einem für das Reglergehäuse und einem für das Zonenventil.Das Reglergehäuse verfügt über zwei Dekompressionsleitungen mit zwei EURO/A-Reglern, die als Bypass über vier Kugelventile angeschlossen sind, zwei am Eingang und zwei am Ausgang. Der Systemdruck vor dem Regler wird mit einem Manometer gemessen.Das Zonenventil am Ausgang des Reglergehäuses hat am Eingang ein Kugelabsperrventil. Zudem sind eine Vorrichtung für einen Näherungssensor zur Ermittlung des Ventilstatus (offen/geschlossen), eine Notsteckdose und ein Manometer mit elektrischen Kontakten vorhanden.Alle Ventilsitze und Manometer sind mit Rückschlagventilen ausgestattet, die bei Wartungsarbeiten ein Austreten von Gas zu verhindern.Die Eingangs- und Ausgangsanschlüsse erfolgen über ein Anschweißrohr mit 16 mm Ø. Darüber hinaus verfügt die Einheit über einen Block, der physisch getrennt werden kann.Wenn die Einheit der 2. Stufe mit integriertem Zonenventil außerhalb der Station im Filterraum installiert wird, kann sie als Absperrmodul verwendet werden. Sie erfüllt damit im Brandfall die Funktion eines Absperrventils, eines Reglermoduls und eines Zonenabsperrventils. Dies erspart bei der Installation erheblich an Zeit und Arbeitsaufwand. N.Ein Reglergehäuse aus chemisch vernickeltem Gussmessing CW614N. N.Ein Zonenabsperrventil aus chemisch vernickeltem Gussmessing CW614N. N.Ein Anschweiß-Eingangsanschluss mit 16 mm Ø. N.Ein Anschweiß-Ausgangsanschluss mit 16 mm Ø. N.Ein Eingangsfilter aus Sinterbronze. N.Zwei Absperrventile vor jedem Regler mit Rückschlagventilen. N.Zwei Absperrventile nach jedem Regler mit Rückschlagventilen.
