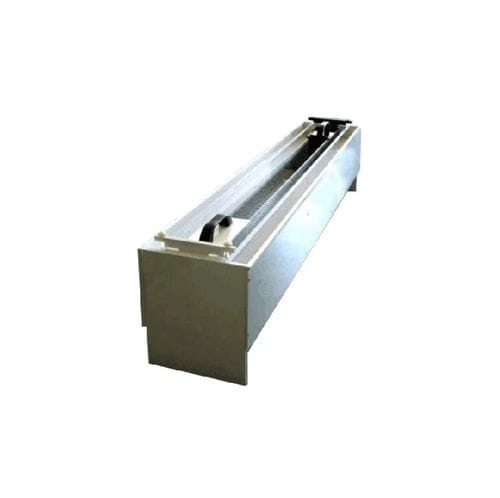

Ganganalysesystem BIO-FMA

automatisch

Präsentation
Das Foot Misplacement Apparatus (FMA) ist ein automatisches System zur objektiven, hochauflösenden Bewertung von Gang, Koordination und motorischen Defiziten bei Maus und Ratte. Das System erfasst Anzahl, Position und Dauer von Fehlplatzierungen der Pfoten, während das Tier eine horizontale Leiter zu einem dunklen Zielabteil durchquert. Abnehmbare Sprossen und einstellbare Abstände ermöglichen die Abstufung der Schwierigkeit und die Anlage von Fallen für zerebelläre Lernparadigmen.

Funktionsprinzip
Eine Start- und eine Zielbox befinden sich an den Enden einer in einem undurchsichtigen Korridor eingebauten Leiter. Zwei Arrays mit jeweils 77 Infrarotsensoren ober- und unterhalb der Leiter (insgesamt 154 IR-Sensoren) erfassen Kontaktpunkte und Fehlplatzierungen. Das System timestampet und zeichnet Fehler (Vorder-/Hinterpfoten und Schwanz) mit genauer Positions- und Dauermessung auf. Korridorbreite und Sprossenabstand sind einstellbar, um zwischen Mäusen- und Rattenkonfiguration zu wechseln und die Aufgabenschwierigkeit zu steuern.

Hauptmerkmale

• Vollautomatische, bedienerunabhängige Auswertung
• Aversive Startbox mit blinkender weißen Kaltlichtquelle als Motivator
• Austauschbare Korridore für Maus und Ratte am selben Gerät
• Zwei Sätze à 77 IR‑Sensoren (154 gesamt) für hohe zeitliche und räumliche Auflösung
• USB‑Betrieb über PC (USB‑konform)

Anwendungsbereiche

• Funktionelle, toxikologische und genetische Modelle
• Studien zu Toxizität und Alkoholismus
• Forschung zu Myopathien und Ataxie
• Modelle degenerativer Erkrankungen (Parkinson, Huntington, Arthrose)
• Bewertung der Erholung nach Hirn‑ oder Rückenmarksverletzungen

Software
Die FMA‑Software zeichnet Sensordaten auf, filtert diese, unterscheidet Fehler der Vorder‑ und Hinterpfoten sowie des Schwanzes und erstellt für jedes Versuchstier eine exportierbare Ergebnisdatei (Excel‑kompatibel). Einstellbare Erkennungsgrenzen und automatische Sortierung erleichtern die Analyse von Durchgangszeiten, Fehlerraten und Zeit/Fehler‑Verhältnissen.

Detaillierte experimentelle Berichtsparameter

• Gesamte Durchgangszeit
• Eingangs‑ und Ausgangslatenz
• Anzahl der Fehler (Fehltritte oder Ausrutscher)
• Fehlertyp (Vorderpfoten, Hinterpfoten oder Schwanz)
• Dauer jedes Fehlers
• Position jedes Fehlers

Modelle & Zubehör

• BIO-FMA-M — Gerät für Mäuse
• BIO-FMA-R — Gerät für Ratten
• Zubehör: BIO-FMA-VID — Videoaufzeichnung

Vorteile / Hauptvorteile

• Vollautomatische, bedienerunabhängige Auswertung für reproduzierbare, unverzerrte Datensätze
• Hohe räumliche und zeitliche Auflösung durch IR‑Sensorarrays
• Einstellbare Leiterschwierigkeit und abnehmbare Sprossen für Verhaltensherausforderungen und zerebelläres Lernen
• Ein Gerät unterstützt sowohl Maus‑ als auch Rattenkorridore
• USB‑Konnektivität und PC‑Stromversorgung zur Datenverwaltung

Technische Daten / Spezifikationen

• Korridorbreite: 80 mm für Ratten, 50 mm für Mäuse (ein Korridor enthalten)
• Sprossenabstand: 1/3 cm (anpassbar)
• Gesamtmaße: 124 x 28 x 20 cm (L x B x H)
• Stromversorgung: CE 15 V Standardnetzteil (via USB vom PC betrieben)
• Abtastrate: 10 ms
• Technologie: 154 IR‑Sensoren (zwei Sätze à 77 oberhalb und unterhalb der Leiter); USB‑konform
• Anwendungen: ZNS, motorische Kontrolle, muskelsystem, Arthritis & Arthrose
