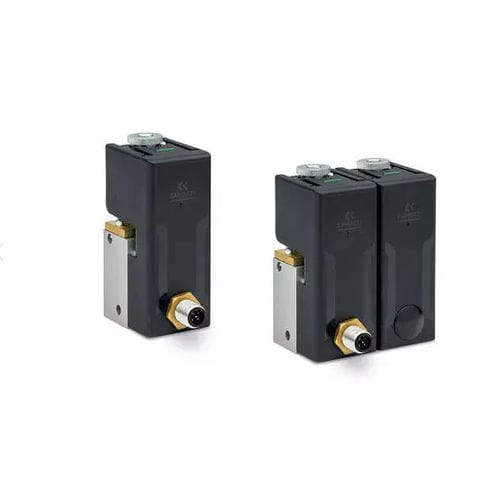

Durchflussregelsystem OF

Proportionaler Systembaukasten zur Regelung des Drucks, Volumenstroms oder der Position. Der Open Frame Controller kann je nach Anwendung leicht konfiguriert werden und bietet effiziente, schlüsselfertige Lösungen, durch die Montagezeiten und Gesamtplatzbedarf reduziert werden. Verschiedene Haupt- und Erweiterungsmodule können miteinander kombiniert werden. Dadurch wird die Regelung komplexer Anwendungen, wie das Mischen von mehreren Gasen oder die Regelung verschiedener Drücke an mehreren Punkten der Maschine, erleichtert. Der proportionale Systembaukasten “Open Frame Controller” ist eine Plattform zur Regelung von Druck, Volumenstrom und Position im geschlossenen Regelkreis, der sich für Industrie 4.0 Anwendungen eignet. Das System besteht aus zwei Basismodulen: Haupt- und Erweiterungsmodul. Bauart - modular, kompakt, direktgesteuert Funktion - 2/2-Wege 3/3-Wege Parallel Durchfluss - max. 90 Nl/min Medium - Gefilterte, ölfreie Luft Klasse 7.4.4 gemäß ISO 8573-1; Inertgase und Sauerstoff Eingangsdruck - -1 ÷ 10 bar Betriebsdruck - -1 ÷ 10 bar Anschlüsse - G1/8 Werkstoffe - Dichtungen: FKM Einbaulage - beliebig Analoges Eingangssignal - 0-10 V oder 4-20 mA Analoges Ausgangssignal - 0-10 V Versorgungsspannung, Stromaufnahme - 24 VDC 0,3 A oder 12 VDC 0,6 A (Haupt-und Erweiterungsmodul) Busschnittstelle - CANopen CiA 301 IO-Link (Portclass B) Schutzart - IP20 Hysterese - Version Druckregelung <= 3% FS; Version Durchflussregelung <= 2% FS Wiederholgenauigkeit - Version Druckregelung <= 1% FS; für Druck kleiner 1 bar <= 2% FS; Version Durchflussregelung <= 2% FS EMPFINDLICHKEIT - Version Durchflussregelung <= 2% FS
