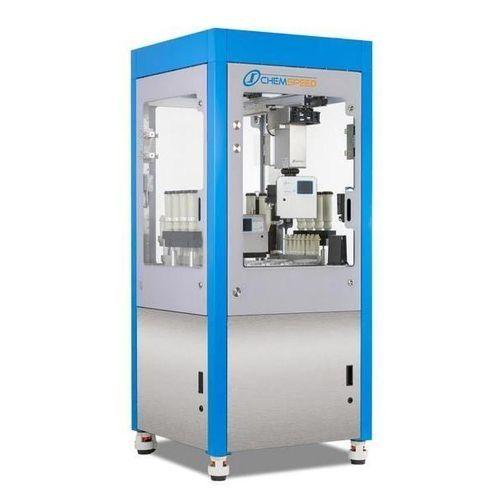

Automatisiertes Probenvorbereitungsgerät FLEX SWILE DSC

robotisiertzur ProbenvorbereitungReagenzmittelverteilung

Übersicht
Die Differentialscanning-Kalorimetrie (DSC) ist eine etablierte thermische Analysetechnik zur Quantifizierung von Enthalpieänderungen bei physikalischen und chemischen Übergängen in Abhängigkeit von Temperatur oder Zeit. Sie wird in chemischen und pharmazeutischen Laboren zur Analyse von Glasübergang, Schmelzen, Kristallinität, Phasenübergängen, Protein-Denaturierung und -Zersetzung, Reaktionsüberwachung sowie Einflüssen von Additiven und Prozessparametern eingesetzt. Schnelle Messungen und hohe Empfindlichkeit machen DSC-Kurven für die Qualitätskontrolle und Materialcharakterisierung wertvoll.

Adressierte Herausforderung
Die manuelle Vorbereitung von DSC-Kreuzern (Befüllen und Verschließen) ist zeitaufwändig, fehleranfällig und bindet qualifiziertes Personal. Kleine Probenmassen und Kontaminationsrisiken erhöhen die Variabilität und verringern den Durchsatz.

Lösung — FLEX SWILE DSC (SWILE-Technologie)
FLEX SWILE DSC automatisiert die One-to-One gravimetrische "pick & decision dispense" von Feststoffen in Kreuzer mittels Chemspeed Overhead-Gravimetric-Dispensing-Tool in Kombination mit einer on-deck Analysenwaage. Ein modifiziertes 4-Nadel-Liquid-Handling-Tool setzt und drückt automatisch Verschlüsse ein, verschließt die Kreuzer und überführt die verschlossenen Kreuzer in DSC-Autosampler-Racks. Einweg-Glaspipetten (SWINs) verhindern Kreuzkontamination; SWIN-Durchmesser sind auswählbar und an Zielmengen anpassbar. Ein Kipp-/Schütt-Rack erleichtert das Lockern des Pulvers und die Entnahme.

Arbeitsablauf

• Optionales Lesen des Barcode des Ausgangsvials
• Transport des Ausgangsvials zum Kipp-/Schütt-Rack zum Auflockern des Pulvers
• Gravimetrisches Pick-&-Decision-Dispense des Feststoffs in den Kreuzer
• Transport des Kreuzer-MTP zum Halter
• Aufsetzen des Deckels auf den Kreuzer
• Einpressen des Deckels zur Verschluss
• Transfer des verschlossenen Kreuzers zum DSC-Autosampler-Rack
• Wiederholung für weitere Proben

Vorteile

• Decision Dispensing für hohe Genauigkeit und Präzision
• Dispensierbereich: von Hunderten μg bis ~5 mg mit ~±10 μg Auflösung (mit optionaler on-deck Waage)
• Kein Kreuzkontamination (Einweg-Glaspipetten)
• Kein Totvolumen; komplett inert (Glas)
• Unbeaufsichtigter Betrieb zur Steigerung des Durchsatzes
• Proprietäre Roboter-Tool-Schnittstelle zur Unterstützung mehrerer Workflows
• Optionale belüftete Haube und Wagen für Sicherheit
• Optimierte Stellfläche (~90 x 90 cm) zur Reduzierung der Betriebskosten
• Unterstützung für Barcode-Reader, Multigripper und zusätzliche Tools
• AUTOSUITE-Software für Versuchsaufbau, Ausführung und grundlegende Datenanalyse; LIMS/ELN-Integrationsschnittstellen

Technische Merkmale / Spezifikationen

• Modellname: FLEX SWILE DSC
• Automatisiertes gravimetrisches "pick & decision dispense" für Feststoffe
• Dispensierbereich: Hunderte μg bis ~5 mg (typ.) mit ~±10 μg Auflösung (mit optionaler on-deck Analysenwaage)
• Einweg-Glaspipetten (SWINs) in verschiedenen Durchmessern; an Zielmengen anpassbar
• Kipp-/Schütt-Rack zum Auflockern von Pulvern und verbesserter Aufnahme
• Modifiziertes 4-Nadel-Liquid-Handling-Tool zur automatischen Platzierung des Deckels und Verschluss der Kreuzer
• On-deck Analysenwaage zur Verifizierung der Dispension und Entscheidungslogik
• Reformatierungsfähigkeit zum Überführen verschlossener Kreuzer in DSC-Autosampler-Racks (Unterstützung mehrerer Racktypen)
• Unterstützung für Barcode-Lesen, Multigripper und zusätzliche Roboter-Tool-Integrationen
• Optionale belüftete Haube und Wagen
• Optimierte Stellfläche ca. 90 x 90 cm (3 x 3 ft)
• Software: AUTOSUITE für Versuchsplanung, Ausführung und Basisdatenanalyse; Integrationsoptionen für LIMS/ELN
