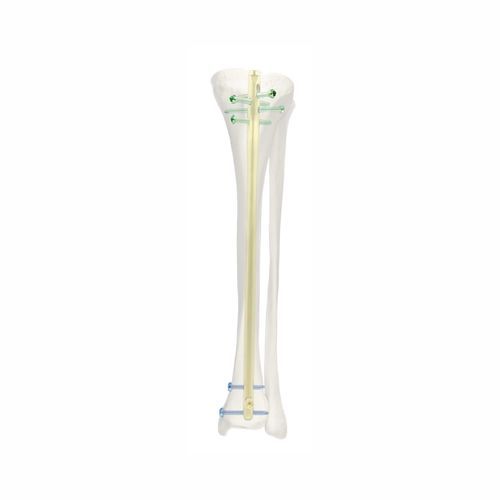

Marknagel / für Schienbein SJGK

Anweisungen

• Öffnen, Reiben, Einsetzen des Hauptnagels;
• Aufbau des Positionierungsrahmens und Verriegelung des distalen Endes gemäß dem Positionierungsrahmen;
• Anpassen des proximalen Griffs und Einsetzen des proximalen Verriegelungsnagels gemäß den Anweisungen;
• Installation der Schraubkappe.

• Orthopädisches Instrumentenset

Versionen

• 1. Standardversion
• 2. Patellaversion

Merkmale
Spezifikationen
Intramedullärer Nagel
Produkttyp | Modell | Durchmesser(mm)
Intramedullärer Nagel | SJGK | φ8.5*250, φ8.5*265, φ8.5*280, φ8.5*295, φ8.5*310, φ8.5*325, φ8.5*340, φ8.5*355, φ8.5*370, φ8.5*385, φ8.5*400
Intramedullärer Nagel | SJGK | φ9*250, φ9*265, φ9*280, φ9*295, φ9*310, φ9*325, φ9*340, φ9*355, φ9*370, φ9*385, φ9*400
Intramedullärer Nagel | SJGK | φ10*250, φ10*265, φ10*280, φ10*295, φ10*310, φ10*325, φ10*340, φ10*355, φ10*370, φ10*385, φ10*400
Intramedullärer Nagel | SJGK | φ11*250, φ11*265, φ11*280, φ11*295, φ11*310, φ11*325, φ11*340, φ11*355, φ11*370, φ11*385, φ11*400

Verriegelungsnagel (SJGK φ4.5): verwendet zur Fixierung des distalen Plattformlochs
Produkttyp | Modell | Durchmesser(mm)
Verriegelungsnagel | SJGK | φ4.5*25, φ4.5*30, φ4.5*35, φ4.5*40, φ4.5*45, φ4.5*50

Verriegelungsnagel (SJGS φ4.5): für distales tibiales Querloch
Produkttyp | Modell | Durchmesser(mm)
Verriegelungsnagel | SJGS | φ4.5*30, φ4.5*35, φ4.5*40, φ4.5*45, φ4.5*50, φ4.5*55

Verriegelungsnagel (SJGK φ5.0): für proximale Interlock-Fixierung
Produkttyp | Modell | Durchmesser(mm)
Verriegelungsnagel | SJGK | φ5.0*30, φ5.0*35, φ5.0*40, φ5.0*45, φ5.0*50, φ5.0*55, φ5.0*60, φ5.0*65, φ5.0*70, φ5.0*75, φ5.0*80

Schraubkappe (SJGK)
Produkttyp | Modell | Durchmesser(mm)
Schraubkappe | SJGK | M6*12, M6*17, M6*22

Schraubkappe (SJGS)
Produkttyp | Modell | Durchmesser(mm)
Schraubkappe | SJGS | M6*12

Anwendungsbereich

• Fraktur des mittleren Schienbeins
• Fraktur des unteren Drittels des Schienbeins

Merkmale / Technische Spezifikationen

• Produkttyp: Intramedullärer Nagel, Verriegelungsnagel, Schraubkappe
• Modelle: SJGK, SJGS
• Verfügbare Durchmesser und Längen wie in den Spezifikationen angegeben
• Versionen: Standard, Patella
• Anwendung: Orthopädische Chirurgie bei Schienbeinfrakturen
