Testphantom für Strahlentherapie E2E®

LungenThoraxWirbelsäule

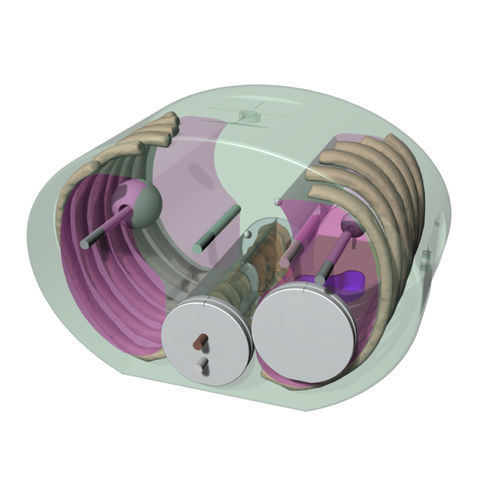

Die hohe Dosis pro Fraktion bei der SBRT erfordert ein hohes Maß an Genauigkeit bei der Ziellokalisierung und Dosisabgabe. Kleine Fehler können zu einer erheblichen Unterbehandlung von Teilen des Tumorvolumens und einer Überdosierung von nahe gelegenem Normalgewebe führen. Das E2E ® SBRT-Phantom mit abnehmbarer Wirbelsäule bietet die Möglichkeit, die gesamte Behandlungskette während der Inbetriebnahme und der routinemäßigen Qualitätskontrolle zu überprüfen. Unser Modell 036S-CVXX-xx* ist ein anthropomorpher Thoraxkörper mit gelenkiger Wirbelsäule, Rippen und Lunge. Alle Materialien sind für den Einsatz in kV- und MV-Energien geeignet. Der Thoraxteil enthält zwei Lungentumorvolumina mit Ionisationskammern in der Mitte jedes Targets*. Das Phantom enthält außerdem einen Lungeneinsatz mit einem unregelmäßig geformten Lungentarget. Die Nähe des Lungentargets zum Wirbelkörper ermöglicht es den Klinikern, die hochauflösende Dosisverteilung auf das Target und die Dosis auf das Rückenmark in einer einzigen Lieferung zu messen. Die Oberfläche des Thoraxkörpers ist mit konzentrischen Kreiszielen und Ausrichtungsmarkierungen für die tägliche Systemkontrolle versehen. Unser Modell 036S verfügt über weitere Optionen für die Dosisverifizierung an der Wirbelsäule als Risikoorgan, einschließlich eines abnehmbaren geteilten Rückgrats. Die abnehmbare Wirbelsäule erleichtert die Verwendung von radiochromem Film in sagittaler Ausrichtung in der unteren Hälfte des Wirbelsäulenstabs. In der oberen Hälfte des herausnehmbaren Wirbelsäulenstabs befinden sich Ionenkammern im Rückenmark und in den Wirbeln. Ausrichtungsmarkierungen bei 0, 90, 180 und 270 Grad ermöglichen eine konsistente Neupositionierung. Sowohl für den Lungeneinsatz als auch für den Wirbelsäuleneinsatz sind präzisionsgeschnittene Folien mit integrierten Registrierungslöchern erhältlich.
