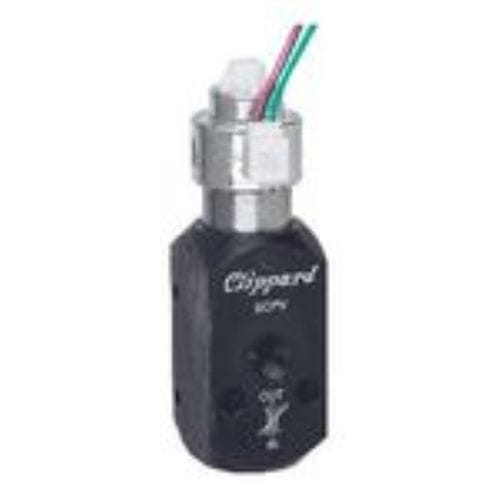

Medizinische Ventil SCPV

proportionalSolenoidlinear

Die schrittgesteuerten Proportionalventile der Serie SCPV mit hohem Durchfluss sind die robustesten und leistungsstärksten Linearantriebe der Branche und eignen sich ideal für kritische medizinische, analytische und industrielle Automatisierungsanwendungen. Das SCPV ist eine ausgezeichnete Wahl, wenn eine hohe Auflösung, ein hoher Durchfluss, eine geringe Hysterese und eine variable Steuerung von Inertgasen erforderlich sind. Darüber hinaus ermöglicht das einfache Design, aber die einzigartigen Modifikationen, die möglich sind, kundenspezifische Durchflusskurven, die spezifischer auf Ihre Anwendungsanforderungen zugeschnitten sind. 2% Hysterese Ausgezeichnete Linearität - 2,5 % des Skalenendwerts 2 ms Reaktionszeit Millionen von Zyklen Hält die Position, um Strom zu sparen oder bei einem Stromausfall Inline-, Manifold- und Cartridge-Ausführungen erhältlich 2D-Datei - 2D-Datei Zubehör - Bipolarer Schrittmotor-Treiber: SCPVD-1, Ersatzkabel: 25978 Anwendungsformular - Anwendungsformular Anschluss - Stecker/Kabelbaum Datenblatt - Ventil-Datenblatt, Treiber-Datenblatt Treiber - Bipolarer Chopper-Antrieb erforderlich Durchflussauflösung - 0,7 l/min pro Schritt Linearität - <2,5% des Skalenendwertes Logische Eingangsspannung - 3,3V oder 5V über Jumper wählbar Werkstoff, Schmiermittel - Magnalube-G (PTFE) (Std.) Material, Dichtungen - FKM Standard, andere verfügbar Werkstoff, Sitz - Acetal (Std.) Werkstoff, medienberührt - Edelstahl, Aluminium, Messing, Acetal und FKM Max PSI - 100 psig Max. Durchfluss - 0 bis 280 l/min Medium - Luft oder kompatible Gase Nadel - 3,5° Anzahl von Anschlüssen - 2 Betriebsanleitung - Betriebsanleitung Betriebsdruck - 7 bar (Vac bis 100 psig) Betriebstemperaturbereich - 32 bis 184°F (0 bis 84°C) Betriebsspannung - 7 bis 35 VDC Broschüre zur Produktlinie - Proportionalventile Reproduzierbarkeit - <0,5% vom Skalenendwert Reaktionszeit - 0,95 Sekunden von vollständig geöffnet bis vollständig geschlossen Einheit - Imperial
