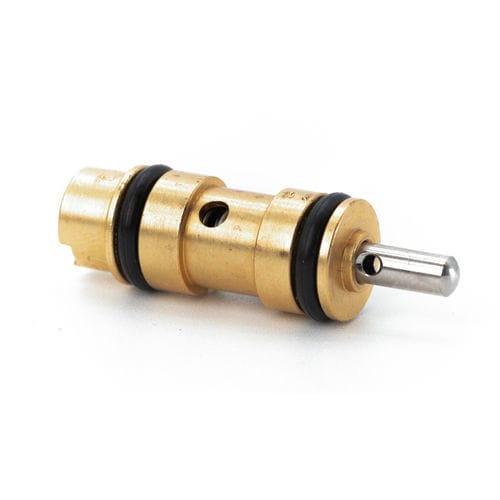

Medizinische Ventil Stem - MAV series

manuell

Die MAV-Serie sind 2-Wege-, 3-Wege- und 4-Wege-Ventile mit Anschluss #10-32, die ihren Durchflussweg ändern, wenn der Schaft entweder abgesenkt oder gelöst wird. Die 2-Wege- und 3-Wege-Ventile werden sowohl in normal geschlossener (nicht passiv) als auch in normal offener (passiv) Ausführung angeboten. Die 4-Wege-Ventile werden typischerweise zur Steuerung eines doppelt wirkenden Luftzylinders eingesetzt. Auf den Seiten 135 bis 145 bieten wir eine breite Palette von pneumatischen und mechanischen Ventilantrieben an, die mit allen Clippard-Schaftventilen funktionieren. Mittel: Luft, Wasser oder Öl Eingangsdruck: MAV-2, MAV-3: 300 psig max...; MAVO-2, MAVO-3, MAV-4: 150 psig max Spindelweg: MAV-2, MAV-3: 1/8"; MAV-4: 3/16" Kraft für volle Spindelbewegung: MAV-2, MAV-3: 24 oz.; MAVO-2, MAVO-3: 32 oz.; MAV-4: 38 oz.; MAV-4D: 12 oz. nominal Montage: 15/32-32 Gewinde. Mutter und Sicherungsscheiben sind vorhanden. Kartuscheneinsätze in eine 3/8" Bohrung (0.375" ±0.001") einbringen Materialien: Gehäuse aus Messing, Dichtungen aus Nitril, Spindel und Feder aus Edelstahl
