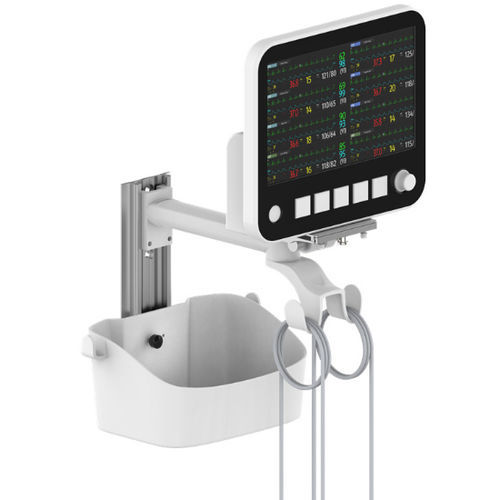

Neigbarer Tragarm WM001E

drehbarfür Monitorfür medizinische Zwecke

Produktübersicht
Die Monitor-Wandhalterung WM001E-101-01 ist eine CORITON-Lösung zur mobilen Montage medizinischer Geräte. Sie ermöglicht sicheres Positionieren am Patientenbett, integrierte Kabelführung und flexible Nutzung in Stationen, Intensiv- und Notfallbereichen sowie Ambulanzen zur Unterstützung klinischer Abläufe.

Typische Einsatzszenarien

• Bettennahe Überwachung auf Station: schnelles Umpositionieren für Monitoring und Dokumentation.
• Überwachung in ICU/Notaufnahme: mobiler Halt für kritische Monitore mit schneller Verriegelung.
• Gerätetransfer und -teilung: erleichtert den Transport und die gemeinsame Nutzung zwischen Abteilungen.
• Ambulanzunterstützung: tragbare Positionierung für Konsultationen und diagnostische Verfahren.

Geräteanpassung und Wert für den Arbeitsablauf
Der WM001E-101-01 integriert Hauptgerät, Display, Zubehör, Stromversorgung und Kabelmanagement. Das modulare Design erlaubt Konfigurationen nach Abteilung oder Gerätetyp, reduziert feste Arbeitsplatzbeschränkungen und ermöglicht, dass Geräte dem klinischen Ablauf folgen.

Anpassungsrichtung

• Patientenmonitor
• Display- und Modulzubehör
• Strom- und Kabelbaugruppen
• Aufbewahrungskörbe und Montagezubehör

Design-Highlights

• Stabile Tragfähigkeit: verlässliche mobile Unterstützung für Monitore und Peripherie.
• Schnelles Positionieren: gebremste Lenkrollen für einfaches Bewegen und sicheres Fixieren.
• Blickwinkelgerecht: verstellbare Neigung und Schwenk für Bettenbetrachtung und Personal-Kommunikation.
• Modulare Anpassung: konfigurierbar für verschiedene Monitorgrößen, -marken und Zubehörbedarfe.

Empfohlene Zubehörteile

• Korb mit Kabelaufwicklung und Haken — Spezifikation:
  Abmessungen: 325×215×143 mm
  Material: Stahl
  Maximale Belastung: 3 kg
• Stahlkorb — Spezifikation:
  Abmessungen: 285×158×148 mm
  Material: Stahl
• Behälter mit Kabelhaken — Spezifikation:
  Abmessungen: 340×213×149 mm
  Material: ABS

Basisinformationen (Tabelle)
Modell: WM001E-101-01
Obere Wandspur: Standardspur 320 mm (optional länger oder kürzer)
Länge des Arms: 298 mm
Korb: Optional (nicht enthalten)
Schwenkbereich: ±90°
Neigungsbereich: 0° bis -25° oder 0° bis -120°
Max. Belastung gesamt Arm: 30 kg
Max. Belastung Neigungsmechanismus: 15 kg
Versteckte Verkabelung: Ja
Farbe: Weiß (medizinisch)
Material: Aluminiumlegierung
Anwendung: Patientenmonitor, Display, EKG-Gerät

Spezifikationen

• Modell: WM001E-101-01
• Obere Wandspur: 320 mm (optional)
• Armlänge: 298 mm
• Schwenkbereich: ±90°
• Neigungsbereich: 0° bis -25° oder 0° bis -120°
• Max. Belastung Arm: 30 kg
• Max. Belastung Montageplatte: 15 kg
• Wandmontagemethode: Standardkanal
• Installationsmodus Gerät: Kanaltyp
• Versteckte Verkabelung: Ja
• Farbe: Weiß (medizinisch)
• Material: Aluminiumlegierung
• Korb: Optional, nicht enthalten (z. B. ABS 340×213×149 mm)
• Anwendungsbereiche: Monitor, Display, EKG
