System zur Analyse des Hauttalgs MDS 3000

Vaskularisierung der Hauttransepidermaler WasserverlustFeuchtigkeitsgehalt der Haut

Kurzbeschreibung

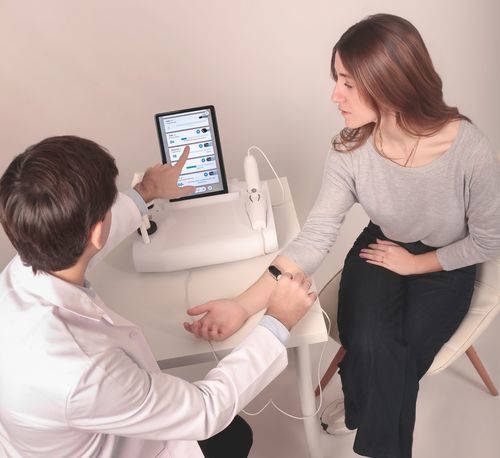

Das Multi Derma System MDS 3000 ist eine modulare Plattform zur professionellen Haut‑ und Kopfhautanalyse. Es kombiniert multi‑sensorische Sonden, Spezialfolien und die hochauflösende Visioscope® PC 35 Hautkamera mit einer intuitiven Tablet‑Benutzeroberfläche zur objektiven Messung, Bilddokumentation und Beratung in klinischen und kosmetischen Anwendungen.

Hauptfunktionen

• Hautfeuchtigkeitsmessung: schnelle kapazitive Messungen für Gesicht und Körper mit kategorisierten Ergebnissen (z. B. sehr trocken, trocken, ausreichend hydratisiert).
• Fettgehaltsanalyse (Sebum): photometrische Sebummessung innerhalb/außerhalb der T‑Zone sowie an Haar und Kopfhaut; Ergebnisbereiche (fettarm, ausgewogen, fettig).
• Hautelastizität & „wahres Hautalter“: Elasto‑Sonde mit Ansaugverfahren und integrierter Pumpe für reproduzierbare Elastizitätsmessungen.
• Melanin / Pigmentierung & Rötungen: quantitative Messung von Melanin und Rötung; automatische Empfehlung eines geeigneten Lichtschutzfaktors (LSF).
• Visioscope® PC 35 Hautkamera: Parallel‑ und kreuzpolarisierte Beleuchtung zur Visualisierung von Oberflächenstruktur, Pigmentierung und Gefäßmustern; Bildaufnahme und automatische Analysen (Falten, Poren, Flecken).
• Quantitative Analyse mit Spezialfolien: Einsatz von Sebufix® und Corneofix® in Dispensersystemen zur visuellen und quantitativen Auswertung.
• Optional integrierbar: TEWL (EWL), pH‑Sonde, UV‑Spezialkamera Visiopor® zur Darstellung der Porphyrin‑Fluoreszenz; Komponenten werden automatisch erkannt und integriert.

System & Bedienung
Das MDS 3000 verwendet ein kabelloses Android‑Tablet als Benutzeroberfläche, verbunden über integriertes Wi‑Fi. Das Tablet verbindet sich automatisch mit dem Hauptgerät und zeigt Messwerte sowie Kamerabilder auf einem intuitiven Touchscreen an. Das Tablet wird über das Hauptgerät geladen. Zusätzliche Bildschirme (z. B. TV, Smartphones) lassen sich kabellos verbinden. Nutzung im Hoch‑ und Querformat möglich.

Imaging & Analyse

• Parallel‑polarisiertes Licht: Visualisierung der Oberflächenstruktur.
• Kreuz‑polarisiertes Licht: Darstellung tieferer Hautschichten (Pigmentierungen, Gefäßstrukturen).
• Visuelle Analysen: softwarebasierte, objektive Auswertung von Falten, Poren und Flecken zur Beratung.
• Spezialfolien: Sebufix® F16 (Sebum) und Corneofix® F20 (Abschuppung) zur Unterstützung qualitativer/quantitativer Auswertungen.

Optional & Promotion
Mobil und kompakt mit abnehmbarem Tablet; geeignet für POS‑Demonstrationen und Promotionsaktionen. Unterstützt individuelle Produktempfehlungen basierend auf Messdaten und Bildern.

Charakteristiken / Spezifikationen

• Denomination commercial: MDS 3000 (Multi Derma System)
• Display / Bedienung: Android‑Tablet (z. B. 10,1"), kabellose Verbindung per integriertem WLAN; automatisches Verbinden; Nutzung Hoch‑/Querformat.
• Maße Gerät: L x B x H: 265 x 285 mm; Gewicht: ca. 3 kg (ohne Sonden / Tablet / Halter).
• Anschlussmöglichkeiten: 6 Sondenanschlüsse; 2 USB‑Kameras (vorne); 1 Ethernet‑Anschluss (hinten).
• Versorgungsspannung: 100–240 V AC / 12 V DC; Ladeausgang Gerät: 5 V DC (Tablet wird über Hauptgerät geladen).
• Sonde Feuchtigkeit: Messprinzip Kapazität; Messzeit 1 s; Anzeige 0–99; Frequenz 0,9–1,2 MHz; Sonde 11 cm; Gewicht 41 g; Kabellänge 1,3 m.
• Sonde Sebum: photometrische Messung; Messzeit 10 s; Anzeige 0–99; Sonde ca. 8,5 x 11,3 x 2,3 cm; Gewicht 65 g; Messungen pro Kassette ca. 400–450 (wechselbare Kassette).
• Sonde Elastizität (Elasto): Ansaugverfahren mit 400 mbar Unterdruck; integrierte Pumpe; Messzeit 6 s (3 s Ansaugen + 3 s Entspannen); Anzeige 0–99; Öffnung Ø 2 mm; Maße 13 cm x Ø 2,4 cm; Gewicht 95 g; Kabellänge 1,3 m.
• Melanin / Pigmentsonde: Absorptions/Reflexionsprinzip; 3‑Farbmesssystem Peakwellenlängen grün 568 nm / rot 660 nm / IR 880 nm; Messzeit 1 s; Anzeige 0–99; Maße 13 cm x Ø 2,4 cm; Gewicht 85 g; Kabellänge 1,3 m.
• Visioscope® PC 35 (USB‑Hautkamera): weiße LED; Multifunktionstaste (Parallel/Kreuzpolarisation, Bildfreeze); Versorgung 5 V DC via Gerät; Auflösung 5:4, 1280 x 1024 px; Bildfläche ≥ 8 x 6,4 mm; Vergrößerung ca. 15–20× (monitorabhängig).
• Sebufix® F16: milchige Folie zur qualitativen Sebumbestimmung; Maße 1,7 x 1,7 cm; Dicke 0,2 mm.
• Corneofix® F20: transparente Klebefolie zur Bestimmung der Abschuppung; Maße 2,00 x 1,95 cm; Dicke 0,1 mm.
• Optionale Sonden / Kameras: pH‑Sonde (Bereich 0–11; Auflösung 0,1 pH; Länge 26,5 cm; Gewicht 116 g; Kabellänge 1,3 m); TEWL‑Index (offene Kammer; Messzeit 15 s; Index 0–20; Länge ca. 12 cm; Gewicht ca. 40 g; Kabellänge 1,3 m); Visiopor® PP 34 USB (Porphyrin‑Fluoreszenz; Maße 12 x 5,5 x 5,5 cm; Gewicht 220 g; Kabellänge 1,5 m; USB 2.0; UV‑A LEDs 16x 375–385 nm; Auflösung 1280 x 1024 px).
• Lieferumfang: Hauptgerät (MDS 3000) mit Tablet‑Integration; optionale Sonden, Kameras und Verbrauchsmaterialien auf Anfrage.
• Hinweis: Technische Änderungen vorbehalten. Weitere Spezifikationen auf Anfrage.

Regulatorik & klinischer Einsatz
Konzipiert für den professionellen Einsatz in klinischen, dermatologischen und ästhetischen Umgebungen. Bedienung und Interpretation durch geschultes Personal entsprechend lokalen Vorschriften erforderlich.
