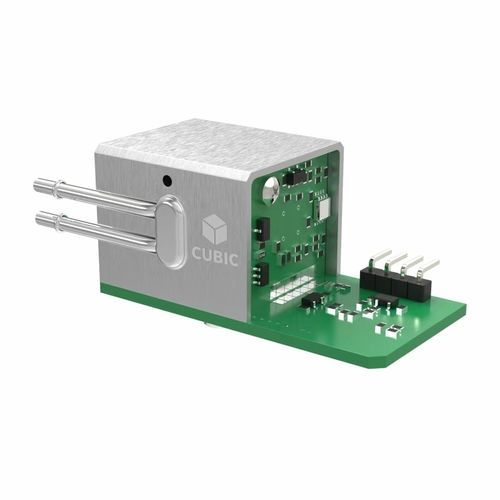

CO2-Sensor MED-CD1002

etCO2Atmungfür Intensivpflege

Der Cubic MED-CD1001 ist ein Sidestream EtCO2-Sensor, der auf der nicht-dispersiven Infrarot-Technologie (NDIR) basiert und eine genaue Messung der endtidalen CO2-Konzentrationen ermöglicht. Mit einer schnellen Reaktionszeit ermöglicht der MED-CD1001 eine Echtzeitüberwachung von Atemzug zu Atemzug und gewährleistet eine präzise Erfassung der Wellenform unter dynamischen Atembedingungen. Er bietet hochpräzise Messungen mit geringem Stromverbrauch und starker Widerstandsfähigkeit gegen elektromagnetische Störungen (EMI), was eine konsistente und zuverlässige Leistung über den gesamten Messbereich hinweg sicherstellt. - Mit einer standardmäßigen UART-Schnittstelle und einem kompakten modularen Design ermöglicht der MED-CD1001 eine einfache Integration in verschiedene Atemsysteme. Er bietet eine präzise und langlebige Lösung für Anwendungen wie Patientenmonitore, Metabolismus-Analysatoren, kardiopulmonale Belastungstestsysteme (CPET) und Beatmungsgeräte. - NDIR-Technologie (Nicht-Dispersive Infrarot) - Hohe Messgenauigkeit (±0,1%Vol @ 0–5%Vol) - Schnelle Reaktionszeit für die Echtzeit-Anzeige der Kapnographie-Wellenform - Niedriger Stromverbrauch (0,47W) - Hervorragende EMI-Immunität - Kompaktes und modulares Design für einfache Integration - Lange Lebensdauer ≥10 Jahre Technische Spezifikationen: - Detektionsprinzip: Nicht-Dispersive Infrarot-Technologie (NDIR) - Detektionsbereich: 0~10% - Auflösung: 0,01% - Detektionsgenauigkeit: ±0,1% Vol @0-5% Vol, ±3% Ablesung @5%-10% Vol - Durchflussbereich: 100ml/min - 400ml/min - Eingangsspannung: 5,00V (±5%) - Durchschnittlicher Strom: <100mA - Spitzenstrom: <200mA - Aufwärmzeit: Anzeige innerhalb von 10 Sekunden, volle Genauigkeit innerhalb von 2 Minuten (25°C) - Betriebsbedingungen: 0°C~55°C, 10%-90%RH (Nicht-Kondensierend) - Lagerbedingungen: -40°C~70°C, 10%-90%RH (Nicht-Kondensierend) - Kommunikation: TTL - Kommunikationsschnittstelle: 4-poliger Stecker mit 2,54 mm Rastermaß - Abmessungen: 57,5 mm (L) × 23,7 mm (W) × 24 mm (H) - Lebensdauer: ≥10 Jahre Anwendungen: Patientenmonitore, Metabolismus-Analysatoren, CPET-Systeme, Beatmungsgeräte
