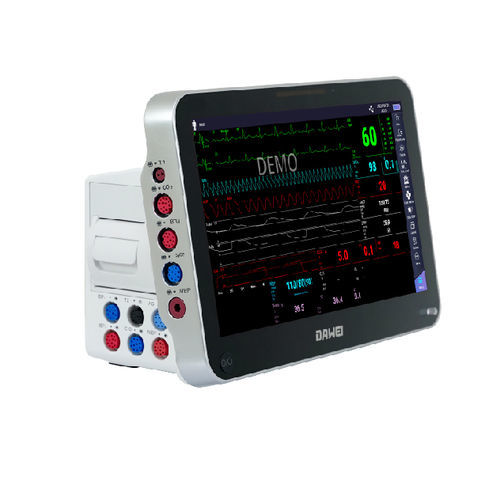

Modularer Multiparameter-Monitor HD12/HD15

EKGRESPSpO2

Übersicht
Modularer Multiparameter‑Patientenmonitor für die klinische Überwachung in Operationssälen, Aufwachräumen, ICU/CCU‑Stationen, Notaufnahmen und anderen intensivmedizinischen Bereichen. Geeignet für Erwachsene, Kinder und Neugeborene. Misst ECG (inkl. ST‑Streckenmessung und Arrhythmieanalyse), RESP, SpO2, PR/HR, NIBP, TEMP, IBP und CO2. Monitoring‑Daten können angezeigt, geprüft, gedruckt und gespeichert werden.

Modelle
Modell: HD20, HD21

Display & Hardware

• Bildschirmgrößen: 15,6" oder 13,3" HD kapazitiver Touchscreen
• Großer Betrachtungswinkel: 170° mit einstellbarer Helligkeit
• Große Schriftanzeige; unterstützt gleichzeitige Darstellung von 7+1 EKG‑Ableitungen
• Anschlüsse: 2 × USB und 1 × Type‑C für schnellen Datentransfer
• Wiederaufladbarer Lithium‑Akku, Betriebszeit ≥ 300 Minuten

Überwachte Parameter

• ECG mit ST‑Streckenmessung und Arrhythmieanalyse
• RESP (Atmung)
• SpO2 und PR/HR
• NIBP (nicht‑invasive Blutdruckmessung)
• TEMP (Temperatur)
• IBP — erweiterbar auf bis zu 4 invasive Druckkanäle, inkl. gleichzeitiger PPV‑Überwachung bei arteriellen Messungen
• CO2

Klinische Funktionen
Kabelgebundene und kabellose Verbindung zu zentralen Monitoringsystemen; Bluetooth‑Kommunikation für Datenübertragung und Anbindung externer Geräte. Erweiterbar für invasive Drucküberwachung (bis zu 4 Kanäle). Gleichzeitige Echtzeit‑Anzeige mehrerer ST‑Segmente (inferior, lateral, anterior). Unterstützung der Glasgow Coma Scale (GCS) sowie klinische Scores MEWS und NEWS mit zeitgesteuerter automatischer EWS‑Berechnung. Oberfläche mit Unterstützung für ≥4 unabhängige Timer (Hochzählung und Countdown).

Design & Bedienbarkeit
Modulares Design für einfache Anpassung, Wartung und klinische Erweiterungen. Klare Benutzeroberfläche zur schnellen Patientenbeurteilung und zur Anpassung an Arbeitsabläufe in ICU, OP und Station.

Zubehör (Beispiele)

• EKG‑Anschlusskabel
• Blutdruckmanschette
• Hohlraum‑Temperatursonde
• Erweiterungsschlauch für NIBP
• Einmal‑Elektroden
• Pulsoximetrie‑Sonde

Technische Daten

• Modelle: HD20, HD21
• Display: 13,3" oder 15,6" HD kapazitiver Touchscreen
• Betrachtungswinkel: 170°
• Anzeige: Helligkeit einstellbar, Großschrift, 7+1 Ableitungen
• Anschlüsse: 2 × USB, 1 × Type‑C
• Akkutyp: Lithium, Betriebszeit ≥ 300 Minuten
• Konnektivität: kabelgebundene/kabellose zentrale Überwachung; Bluetooth
• Invasive Druckmessung: erweiterbar auf 4 Kanäle mit gleichzeitiger PPV‑Überwachung
• ECG/ST: Multi‑ST‑Segment‑Anzeige (inferior, lateral, anterior)
• Klinische Scores: MEWS und NEWS mit automatischer/timed EWS‑Berechnung
• GCS: Unterstützt
• Timer: ≥4 unabhängige Timer (Hoch/Runter zählen)
• Design: modular, wartungsfreundlich und skalierbar
