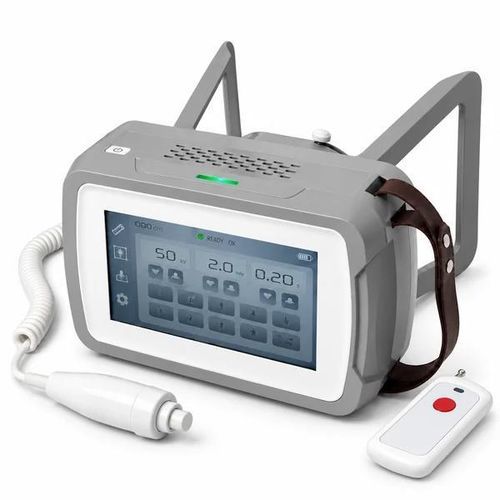

Digitales Veterinär-Röntgensystem AHD-900

tragbar

Produktübersicht
Das AHD-900 ist ein handgeführtes veterinärmedizinisches Digitalradiographie‑(DR)System, das einen 3,96 kg schweren, batteriebetriebenen Röntgengenerator mit einem separaten kabelgebundenen Flachdetektor kombiniert. Mit bis zu 900 W Ausgangsleistung (40–90 kV, 1–10 mA), einem 7‑Zoll‑Touchscreen und integriertem Kollimator ist es für portablen klinischen Einsatz, Hausbesuche und ausgewählte Extremitätenuntersuchungen bei größeren Tieren ausgelegt.

Hauptmerkmale

• Batteriebetriebener Generator (3,96 kg) für portable Veterinär‑Röntgenanwendungen.
• Maximale Ausgangsleistung 900 W; Röhrenspannung 40–90 kV (1 kV Schritte); Röhrenstrom 1–10 mA; Belichtungszeit 0,1–2 s.
• 7‑Zoll‑Touchscreen (800 × 480) zur Parametereinstellung und Abruf von Presets.
• Integriertes Positionierungslicht und einstellbarer Kollimator zur Feldausrichtung.
• Separater 17 × 17‑Zoll‑klassen kabelgebundener DR‑Detektor: 3072 × 3072 Matrix, 139 µm Pixelpitch, 16‑Bit A/D‑Wandlung.

Vorteile des kompakten Designs

• Tragbarer Generator: 3,96 kg, Abmessungen 221 × 153 × 261 mm für einfachen Transport zwischen Untersuchungsorten.
• Bedienung am Gerät: Einstellung 40–90 kV, 1–10 mA und Belichtungen 0,1–2 s über den 7‑Zoll‑Touchscreen.
• Feldausrichtung: integriertes Positionierungslicht und einstellbarer Kollimator im Gehäuse der Quelle.
• Digitale Erfassung: 17 × 17‑Zoll‑klassen Detektor mit 139 µm Pitch und 16‑Bit Wandlung für große Dynamik.

Design und Portabilität
Doppelte Handgriffe und ein kompaktes Gehäuse ermöglichen es dem Bediener, den Generator zum Patienten zu tragen und zu positionieren. Das Gerät arbeitet mit interner Batterie, daher ist während der Belichtung kein Netzanschluss erforderlich; das Ladegerät akzeptiert 100–240 VAC. Ein Transportkoffer wird mitgeliefert, um Generator, Detektor, Workstation‑Komponenten und Kabel zu verstauen.

Tieranwendungen und Untersuchungs‑Einstellungen
Das System ist für veterinärmedizinische Röntgenaufnahmen bei Begleittieren und ausgewählte Extremitätenuntersuchungen bei größeren Tieren vorgesehen. Typische Anwendungsfälle:

• Hunde und Katzen — skelettale Untersuchungen, Extremitäten, Thorax und Abdomen an die Patientengröße angepasst; Begleittier‑Kliniken und Notfälle.
• Kaninchen und Nagetiere — Kleintier‑Skelettaufnahmen und ausgewählte Körperprojektionen; Exoten‑Praxen.
• Vögel und Reptilien — artspezifische Skelett‑ und Körperprojektionen; avian/exotische Versorgung.
• Pferde und Großvieh — ausgewählte Extremitäten‑ und distale Projektionen für Vor‑Ort‑Untersuchungen.
• Wildtiere (z. B. Hirsche) — ausgewählte Extremitätenuntersuchungen je nach Größe und Zugänglichkeit; Rettungs‑ und Feldversorgung.

Belichtungseinstellungen und Positionierung (am Generator)
Der integrierte 800 × 480 Touchscreen ermöglicht Parameteranpassung und Preset‑Auswahl. Die Röhrenspannung ist wählbar von 40 bis 90 kV (1 kV Schritte), der Strom von 1 bis 10 mA und die Belichtungszeit von 0,1 bis 2 s. Maximale Leistung 900 W (90 kV / 10 mA). Im Lieferumfang sind ein Handschalter und eine Fernbedienung zum Auslösen der Belichtungen enthalten.

Digitale Bildakquisition und Flachfelddetektor
Der kabelgebundene Detektor bietet eine nominelle Bildfläche von 430 × 430 mm (17 × 17‑Zoll‑Klasse). Ein amorphes Silizium‑Sensor mit CsI‑Szintillator erfasst das Röntgenbild in einer 3072 × 3072 Matrix (~9,4 Mio. Pixel) mit 139 µm Pixelpitch und 16‑Bit A/D‑Wandlung. Schnittstelle GigE; Detektorleistungsaufnahme 16 W. Typisches Belichtungs‑bis‑Anzeigefeedback etwa 3–5 s, abhängig von Detektor, Erfassungssoftware und Workstation.

Klinische Anwendungen und Einsatzfälle
Geeignet für Routine‑ und Notfallaufnahmen bei Begleittieren, Pferdegliedmaßen‑ und Gelenkbildgebung, Wildtier‑Orthopädie und mobile In‑Clinic‑Workflows, wenn ein tragbarer Generator und separater DR‑Detektor erforderlich sind. System für statische Röntgenaufnahmen (keine Durchleuchtung).

Spezifikationen

• Model: AHD-900
• Brand: Dawei Veterinary Medical
• Generator weight: 3.96 kg
• Generator dimensions: 221 × 153 × 261 mm (W × H × D)
• Maximum output: 900 W (90 kV / 10 mA)
• Exposure selection: 40–90 kV (1 kV steps); 1–10 mA; 0.1–2 s
• Operating frequency / focal spot: 40 kHz; 0.8 × 0.8 mm focal spot
• Display: 7‑inch touchscreen, 800 × 480
• Battery / charger: 42 V DC maximum battery supply; charger input 100–240 VAC, 50/60 Hz, 1.5 A
• Generator operating conditions: 10–40 °C; 30–75% RH; 700–1060 hPa
• Flat panel detector: Amorphous silicon sensor; CsI scintillator
• Detector matrix / pitch: 3072 × 3072; 139 µm pixel pitch
• Detector conversion / resolution: 16‑bit A/D; 3.6 lp/mm spatial resolution
• Nominal detector area: 430 × 430 mm (17 × 17‑inch class)
• Detector interface / consumption: Wired GigE; 16 W
• Detector dimensions / weight: 474.1 × 474.1 × 22.5 mm; 3.33 ±0.1 kg (excluding handle and cable)
• Detector adapter: Input 100–240 VAC; output 24 VDC, 60 W
• Detector operating / storage: 5–35 °C operating / −20–55 °C storage; 10–75% RH
• Exposure‑to‑display: approx. 3–5 s (dependent on detector, software and workstation)
• Supplied: generator, exposure hand switch, remote control, power adapter, flat panel detector, carrying case, operating documents (workstation, software license and optional accessories by quotation)
