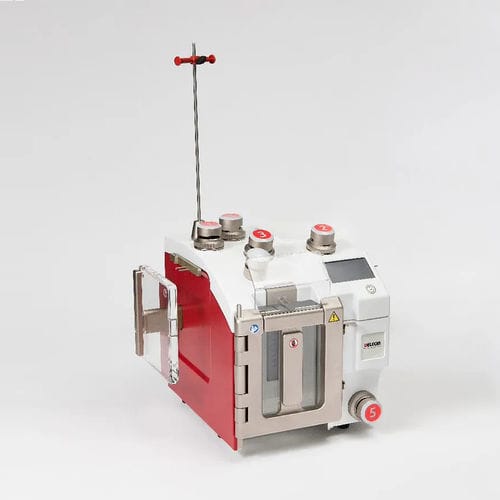

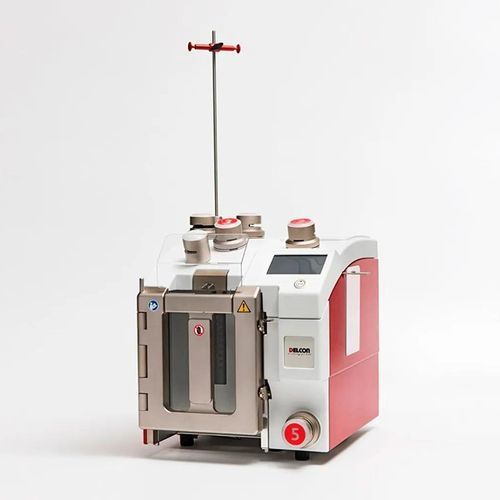

Blutkomponenten-Extraktor / Tisch Giotto Monza™

Kurzbeschreibung
Automatischer Extraktor für die standardisierte Herstellung von Blutkomponenten mit effizienten Arbeitsabläufen, integrierten Sicherheitsfunktionen und minimalem Verschnitt. Das Gerät automatisiert Taschenhandling, Steuerung der Trennschicht und präzises Wiegen zur Unterstützung reproduzierbarer Prozesse.

Hauptmerkmale

• 5 Klemmen im Zentrum des Extraktionsprozesses: sie öffnen oder sperren den Fluss zwischen Taschen, verschließen Schläuche am Prozessende und liefern klares Status-Feedback.
• Jede Klemme verfügt über einen doppelten optischen Sensor zur Erkennung von Flüssigkeitsanwesenheit und korrekter Schlauchposition, um Fehlbedienungen durch fehlende oder falsch eingesetzte Schläuche zu verhindern.
• Zweifarbige Leuchte auf jeder Klemme zur Anzeige des Tasche-Ladezustands und für Diagnosen.
• 10 optische Detektoren in der Hauptpresse zur feinen Kontrolle der Trennschichtposition und hoher Bewegungsgenauigkeit, wodurch das Buffy-Coat und der Hämatokrit präzise justiert werden können.
• Hauptpresse aus flacher, verschleißbeständiger Glasplatte, leicht zu reinigen; Pressenbewegung elektronisch gesteuert mit bis zu 5-stufigem Geschwindigkeitsprofil.
• Glatte, einteilige obere Abdeckung zur Minimierung von Flüssigkeitseintritt und zur einfachen Reinigung.

Weitere Merkmale

• Farb-Touchscreen mit ikonischer Benutzeroberfläche und animierter Überwachung.
• Integrierter Spritzschutz.
• Bidirektionales Datenmanagement (Import/Export).
• Drei integrierte Waagen: Vertikalwaage für PRP/PC oder Zusatzlösung; rechte Seitenwaage für Buffy-Coat, PRP, PC oder RBC (im T&B-Verfahren); Hauptpressenwaage zur manuellen Ablesung von Start- oder Endgewicht.
• Optionale externe Waage zur Verwaltung von RBC.
• Integrierte RFID-Antennen.
• Optionaler Barcode-Leser und handgehaltene Siegelgerät-Option.
• Optischer Detektor.
• Serielle, Ethernet- und Wi‑Fi-Verbindungen.

Technische Daten

• Abmessungen: 325B x 422T x 420H mm (12,8B x 16,6T x 16,5H inch)
• Gewicht: 38 kg (83,8 lbs)
• Netzversorgung: 100-240 VAC
• Leistungsaufnahme: 300 VA max
• Netzfrequenz: 50-60 Hz
• Optoelektronische Sensoren: 5 in Klemmen (Schlauch in), 1 in OPT1 (obere Leitung), 10 in Hauptpresse (OPT2)
• Waagen: 3 für Einzelpresse, 4 für Doppelpresse, plus eine externe (optional)
• Dichtklemmen: 5 (1 als Durchflussregler verwendet)
• Wägegenauigkeit der Waagen: 0÷300 g Genauigkeit ±3 g (0÷0,66 lbs Genauigkeit ±0,007 lbs)
• Mittlere Extraktionsdauer (für nominelle 450 ml Taschen): < 45'' in T&T-Taschen (nur Plasma); < 1'30'' in T&T-Taschen (inkl. Übertragung von 100 ml Zusatzlösung); < 2'30'' in T&B-Taschen (abhängig vom Hämatokrit des Vollbluts und der Zentrifugation)
• Anzuwendender Teil: keiner
• Klassifizierung – MDR 2017/745: Medizinprodukt Klasse I
• Schutzklasse: 1 (gemäß IEC 60601-1)
• Nicht für den US-Markt verfügbar
