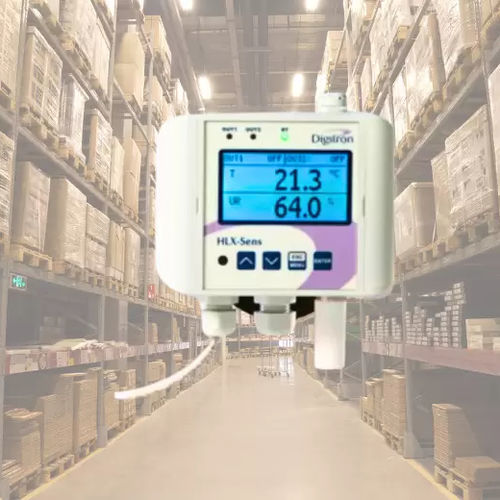

Temperatur-Monitoringsystem HLX-SENS

Feuchtefür die Pharmaindustriefür Umweltanalyse

HLX Sens ist eine neue Linie moderner industrieller Geräte, die die Funktionen von Sendern, Anzeigen, Messgeräten und Steuerungen integriert. Dank der neuesten Miniaturisierungstechnologien sind diese kompakten Geräte mit zwei unabhängigen universellen Eingängen, zwei binären oder zwei analogen Ausgängen sowie einem RS-485-Kommunikationsport mit Modbus-Protokoll ausgestattet. Innerhalb der HLX SENS-Reihe sind die Modelle 200 und 400 mit einem integrierten Temperatur- und relativen Feuchtigkeitssensor ausgestattet. Zusätzlich zu einem außergewöhnlich breiten Betriebstemperaturbereich (-30 ÷ +120 °C) verfügen sie auch über mathematische Funktionen, die es ermöglichen, gemessene Werte in andere umzuwandeln, beispielsweise um den Taupunkt, die Summe oder Differenz von zwei gemessenen Werten zu berechnen. Ein großes integriertes Display und Ausgangssignale ermöglichen es, HLX SENS-Einheiten in Steuerungssystemen anzuwenden. Es gibt zahlreiche industrielle Anwendungen, bei denen HLX SENS als eigenständiger Controller fungieren kann. Es kann auch mit Master-Geräten über das Modbus-Protokoll interagieren und Teil eines großen Netzwerks sein, was es zum perfekten Gerät für verteilte Überwachungssysteme macht. HLX-Sens Anwendungen - Lebensmittelverarbeitungsindustrie - Gebäude-HVAC-Automatisierung - Lagerhäuser, Kühlräume - Gewächshäuser, Zucht - Fabriken und Produktion - Museen, Archive, Galerien - Serverräume, klimatisierte Räume - Wetterstationen Messung Die Hauptfunktionalität von HLX SENS besteht darin, Messungen durchzuführen. Je nach Bedarf und Anforderungen ist dieses kompakte Gerät mit hochwertigen, präzisen und stabilen Temperatur- und Feuchtigkeitssensoren und/oder standardmäßigen universellen Eingängen für die industrielle Automatisierung ausgestattet. Dank seiner Ausstattung garantiert das Gerät eine sehr hohe Messzuverlässigkeit. Beide Versionen der Sonden, integriert und verkabelt, bestehen aus Edelstahl. Die Sensoren sind durch einen austauschbaren PTFE- oder Edelstahl-Maschendrahtfilter geschützt. Der Filtertyp ist an jede Sondenversion angepasst. Steuerung Die korrekte Reaktion eines Controllers wird durch die Interpretation der gemessenen Werte ausgelöst, die den Zustand der Ausgangssignale beeinflusst. Benutzer können zwischen binären und analogen Ausgängen (Strom und Spannung) wählen, um das Modell an die Bedürfnisse einer bestimmten Anwendung anzupassen. Aus diesem Grund zeichnet sich das Gerät durch eine breite Palette verschiedener Ausgänge und die Möglichkeit aus, sie in einer einzigen Einheit zu verwenden. Folglich können HLX SENS-Messgeräte für die digitale oder proportionale Steuerung verwendet werden, sowie um beide Funktionen in einem einzigen Gerät zu kombinieren. Kommunikation Im Falle fortschrittlicherer Mess- und Steuerungsnetzwerke ist eine Kommunikation zwischen den Geräten erforderlich. Für solche Anwendungen bieten wir die RS-485-Schnittstelle an, die standardmäßig das Modbus RTU-Protokoll unterstützt. Die kostenlose S-Config-Software wird für Kommunikationsfunktionen verwendet, die die Fernkonfiguration des Geräts erleichtern, ohne dass eine lokale Tastatur verwendet werden muss. Gemessene Werte und Ausgangszustände werden im Slave-Modus geteilt. Diese Funktionalität eignet sich für fortgeschrittenere Anwendungen mit bestehenden zentralisierten Management- und Visualisierungssystemen oder solchen, die für Geräte in der HLX SENS-Linie erforderlich sind. Eine breite Palette von Möglichkeiten Dank der universellen Struktur des Geräts ist es möglich, 1 oder 2 unabhängige Messkanäle zu verwenden. Der häufigste Typ, der mit einer Sonde (integriert oder verkabelt) ausgestattet ist, misst die Temperatur oder Temperatur und Feuchtigkeit im Bereich des Sensors oder, im Falle von verkabelten Sonden, im System. Unabhängig davon kann der Benutzer bei einem Zweikanalgerät einen externen Sensor über einen anderen universellen Messeingang anschließen. Wenn es nicht notwendig ist, Strukturen mit Sonden zu verwenden, können beide Messeingänge des Geräts verwendet werden, um externe Sensoren anzuschließen, die direkt an externen industriellen Systemen installiert sind. Visualisierungs- und Dienstprogrammsoftware SimCorder Soft SimCorder Soft kommuniziert mit externen Geräten über die RS-485-Schnittstelle mit Modbus RTU-Protokoll und liest Messdaten von den oben genannten Geräten. Ein Computer kann direkt mit dem Gerätnetzwerk oder über das Internet verbunden werden. Im letzteren Fall ist ein Ethernet RS-485-Konverter erforderlich. Diese Software ermöglicht akustische und visuelle Warnungen (z. B. bei übermäßiger Temperatur im Kühler, übermäßiger Feuchtigkeit, unzureichendem Durchfluss usw.). Das System kann so konfiguriert werden, dass jede Warnung eine spezifische Reaktion von ausgewählten Signalisierungsmodule auslöst. Änderungen an den Geräteeinstellungen und das Lesen von Messungen werden aus der Ferne von einer einzigen Station aus durchgeführt. Sofortige Benachrichtigung Nach der Erkennung von Notzuständen generiert SimCorder Soft in seinen Alarm- oder Netzversionen Textnachrichten (ein externes GSM-Modem ist erforderlich) und E-Mails, die sich darauf beziehen, und sendet sie an die gewünschten Telefonnummern (max. 5 Nummern) und E-Mail-Adressen. Dies ermöglicht ein sofortiges Eingreifen in Situationen wie Systemausfällen oder Überschreitung der zulässigen Messparameter. Überwachung von überall Ein Computer mit SimCorder Soft, das in der Network SERVER-Version installiert ist, kann aufgezeichnete Daten und Systeminformationen, wie Notzustände, über das Internet teilen. Daten können als Tabellen oder Diagramme angezeigt oder in verschiedenen Dateiformaten auf einen Computer mit der Network TERMINAL-Version exportiert werden. Die Network TERMINAL-Version ermöglicht auch das Drucken von Berichten basierend auf den oben genannten Daten. Das gesamte System kann von überall und jederzeit zugegriffen werden. S-Config 2 S-Config 2 ist eine kostenlose Software, die zur Konfiguration von Geräten in der HLX Sens-Linie verwendet wird. Die Software wird zur gleichzeitigen Erkennung von Geräten in mehreren Modbus RTU-Netzwerken verwendet und bietet Benutzern die Möglichkeit, die Konfiguration der meisten Geräte zu ändern. Für jedes erkannte Gerät wird eine Liste von Registern angezeigt. Register können von Benutzern geändert werden. Die Listen enthalten auch zusätzliche Informationen zu Geräteparametern, wie Typ, Adresse, Baudrate usw. Geräte der HLX SENS-Linie können detaillierte Informationen über ihre Eigenschaften bereitstellen. Insbesondere umfassen die Informationen: - Gerätetyp, - Seriennummer, - Firmware-Version, - Eingabetyp, - Typ und Anzahl der Ausgänge Eine zusätzliche Funktion, die für die HLX SENS-Linie innerhalb der Software verfügbar ist, ist die Verarbeitung benutzerdefinierter grafischer Einheiten, die in 3 Messungen angezeigt werden (z. B. m, l/h, kPa, °F usw.) Technische Spezifikationen / Merkmale - Integrierter Temperatur- und relativer Feuchtigkeitssensor (Modelle 200 und 400) - Betriebstemperaturbereich: -30 ÷ +120 °C - Mathematische Funktionen zur Wertumwandlung (Taupunkt, Summe/Differenz usw.) - Großes integriertes Display - Zwei unabhängige universelle Eingänge - Zwei binäre oder zwei analoge Ausgänge (Strom/Spannung) - RS-485-Kommunikationsport mit Modbus RTU-Protokoll - Hochwertige, präzise und stabile Sensoren - Edelstahlsonden (integriert und verkabelt) - Austauschbarer PTFE- oder Edelstahl-Maschendrahtfilter - Fernkonfiguration über S-Config-Software - Kompatibel mit SimCorder Soft für Überwachung, Warnungen und Datenexport - Geeignet für verteilte Überwachungs- und Steuerungssysteme
