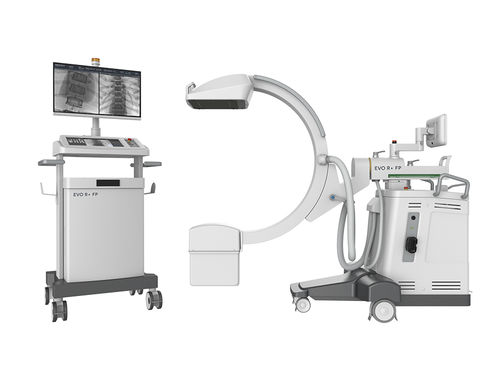

Mobiler C-Bogen EVO R+ FP

mit Flachbildsensormit integriertem Bildschirm

Produktübersicht
EVO R+ FP ist ein mobiles chirurgisches C‑Arm-System zur Erfassung von fluoroskopischen Röntgenbildern in Echtzeit im Operationssaal während diagnostischer, interventioneller und chirurgischer Eingriffe. Der C‑förmige Arm ermöglicht Rotationen um den Patienten aus mehreren Winkeln zur Darstellung von Knochen, Gefäßen, Organen und der Position von Implantaten. Das System ist kompakt für den Einsatz in beengten oder stark genutzten OP‑Bereichen und eignet sich für Erwachsene und pädiatrische Patienten.

Verbesserte Flexibilität

• Optimierter Platzbedarf und kompakte Abmessungen für beengte Räume
• Großer freier Bereich für näheren Zugang zum Tisch und Patienten
• Natürliche Ausbalancierungs‑Konstruktion, die Nachlaufen verhindert und präzise Positionierung ermöglicht

Mühelose Positionierung

• Intuitive manuelle Bewegungssteuerung mit farbcodierten Achsen und ergonomischen Griffen
• Ergonomische Zentralbremse und Fahrgriff in zentraler Position
• Motorische Höhenverstellung für schnelle Anpassungen
• Doppelräder mit großem Durchmesser für leichtes Rollen und Manövrieren

Leistungsstarkes und zuverlässiges Gerät

• Monoblock‑Generatoroptionen: 5 kW oder 20 kW
• Schnelle Hochfahrzeit < 1 Minute für rasche Einsatzbereitschaft
• Energy Storage Unit (ESU) zur Erreichung von 20 kW über eine Standardsteckdose
• Fortschrittliches Wasserkühlsystem für längere Eingriffe
• Unterbrechungsfreie Stromversorgung (UPS) mit etwa 30 Minuten Backup

Strahlendosis‑Reduktion

• Neue Generation einer Graphit‑Kohlenstoff‑Gitterplatte für Dosisoptimierung
• Laser‑Zielvorrichtung für strahlungsfreies Positionieren
• Virtueller Kollimator mit rotierenden Verschattungen zur positionsbestimmung ohne Dosis
• APR‑Programme zur Optimierung des Bildqualität/Dosis‑Verhältnisses

Hervorragende Bildqualität

• Hochauflösende Flachdetektor‑Optionen: 23 × 23 cm oder 31 × 31 cm
• Volle Auflösung auf einem 4K‑Monitor für Live‑ und Referenzbilder
• Bildrate bis zu 30 Bildern/Sekunde
• KI‑gestützte Bildverarbeitung für verbesserte Bilddarstellung
• Drehbare Touchscreen‑Monitore für Bediener‑Setup und chirurgische Ansicht

Software & Workflow (ADAM)

• Intuitive Bildoberfläche, entwickelt zur Minimierung des Bedienertrainings
• Automatisierte Funktionen: Protokollparameter, Bildspeicherung und Bildverarbeitung
• OP‑Werkzeuge: LIH, Bildumkehr/-rotation, Live‑Reference‑Tausch, DSA und Touchscreen‑Bedienung

Regulatorisches & vorgesehenes Gebrauch
EVO R+ FP ist ein Medizinprodukt der Klasse IIb, hergestellt von TECHNIX S.P.A., und trägt die CE‑Kennzeichnung. Es ist in der Europäischen Union nach der Medizinprodukteverordnung 2017/745/EU durch IMQ (CE 0051) für fluoroskopische Röntgenuntersuchungen an erwachsenen und pädiatrischen Patienten bei diagnostischen, interventionellen und chirurgischen Eingriffen zertifiziert. Lesen Sie die Gebrauchsanweisung sorgfältig. Fotos nicht maßgeblich.

Technische Spezifikationen

• Handelsname (Modell): EVO R+ FP ADAM
• Hersteller: TECHNIX S.P.A.
• Medizinische Klassifikation: Klasse IIb
• CE‑Zertifizierung: zertifiziert in der EU nach MDR 2017/745/EU durch IMQ (CE 0051)
• Indikation: fluoroskopische Röntgenuntersuchungen für erwachsene und pädiatrische Patienten (diagnostisch, interventionell, chirurgisch)
• Flachdetektor‑Optionen: 23 × 23 cm oder 31 × 31 cm
• Monitor: 4K Vollauflösungsmonitor für Live‑ und Referenzbilder; drehbare Touchscreen‑Monitore
• Bildrate: bis zu 30 Bilder/Sekunde
• Generatoroptionen: Monoblock 5 kW oder 20 kW; ESU‑System zur Erreichung von 20 kW über Standardsteckdose
• Hochfahrzeit: < 1 Minute
• Kühlung: fortschrittliches Wasserkühlsystem
• Stromversorgungssicherung: UPS mit ~30 Minuten Backup
• Bewegung und Ergonomie: motorische Höhenverstellung, farbcodierte Achsen, ergonomische Zentralbremse/Fahrgriff, Doppelräder großer Durchmesser
• Dosisreduktions‑Funktionen: Graphit‑Kohlenstoff‑Gitter, Laserziel, virtueller Kollimator, APR‑Programme
• Bildverarbeitung: KI‑Algorithmen und vollständiges Set an OP‑Bildwerkzeugen (LIH, DSA, live‑reference)
