Audiologisches Gerät / Audiometer Echoscan®

Messsysteme für otoakustische EmissionenAudiometer für Screeningakustischer Reflextester

Übersicht
ECHOSCAN ist ein tragbares, nicht-invasives Gerät zur Prävention von Hörschäden. Ergänzend zur Ton-Audiometrie dient es der Bewertung peripherer Hörermüdung durch Aufzeichnung otoakustischer Emissionen (OAE) im ipsilateralen Ohr, während der Hörreflex über kontralaterale Schallstimulation ausgelöst wird. Das Gerät liefert schnelle, objektive Vor-Ort-Messungen für den Arbeitsschutz und erfordert keine aktive Mitarbeit der geprüften Person.

Hauptfunktionen

• Bewertung der Hörermüdung
• Identifikation peripherer Schwerhörigkeit
• Untersuchung pharmakologischer Einflüsse von Chemikalien auf das Gehör
• Optionale Ton-Audiometrie-Messungen

Prinzip und Betrieb
ECHOSCAN zeichnet OAE im ipsilateralen Ohr auf, während kontralaterale Schallstimulationen den Hörreflex auslösen. Änderungen der OAE-Amplitude werden zur Bestimmung der Auslöseschwelle des Reflexes verwendet, die empfindlich auf periphere Hörermüdung reagiert. Der Vergleich der vor und nach der täglichen Exposition gemessenen Schwellen ermöglicht die Bewertung arbeitsplatzbedingter Hörermüdung.

Anwendung

• Schritt 1 - Identifikation und Vorbereitung: Gerät per USB an einen Computer (PC oder Mac) anschließen, die Software Echosoft starten und einen Patienten anlegen oder auswählen. Die Person in einem ruhigen Raum platzieren; eine Schallschutzkabine ist nicht erforderlich.

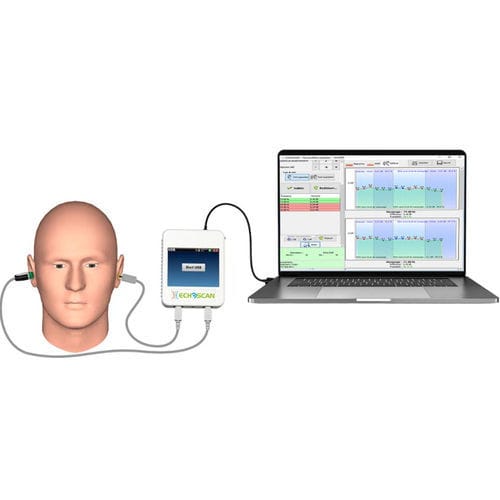

• Schritt 2 - Geräteaufbau: Die Messsonde für OAE in das zu prüfende Ohr (ipsilateral) einsetzen und den Schallwandler in das gegenüberliegende (kontralaterale) Ohr bringen.
• Schritt 3 - Festlegung der Messparameter: Mit Echosoft eine automatische Messung (einmal pro Ohr) durchführen, um Amplitude, Frequenz und Pegelparameter für die betreffende Person zu optimieren.
• Schritt 4 - Messung des Hörreflexes: Pre- oder Post-Exposure-Modus wählen; die Software gibt im kontralateralen Ohr schrittweise lauter werdende Töne ab und überwacht gleichzeitig die OAE-Amplitude im ipsilateralen Ohr, um die Auslöseschwelle zu finden. Die Tests dauern wenige Minuten und können pausiert oder gestoppt werden.
• Schritt 5 - Ergebnisauswertung: Echosoft zeigt Messwerte für jede Intensität; ein Farbmarker zeigt ausgelösten Reflex (grün) oder nicht ausgelöst (rot). Ergebnisse lassen sich drucken und am Computer archivieren.
• Schritt 6 - Interpretation der Ergebnisse: Hörermüdung wird als Differenz Schwellwert post-expo minus Schwellwert pre-expo berechnet und automatisch in drei Klassen eingeteilt: Ermüdung nachgewiesen (Rot); Mögliche Hörermüdung (Orange); Keine Ermüdung (Grün).

Downloads
Broschüre (letzte Version: Februar 2020) und eine englische Bedienungsanleitung (letzte Version: 1.1.1a) sind für das Gerät verfügbar (Dokumentation vom Hersteller).

Technische Daten

• Größe: 90 x 110 x 36 mm
• Gewicht: 239 g
• Grafische Anzeige: Benutzeroberfläche, Eingangssignale, Frequenzsignale, Auflistung der Aufnahmen, Patientenverwaltung
• Auflösung (Bildschirm): 320 x 240 @ 65 000 Farben
• Bildschirm: farbiges resistives Touch-Display, nutzbar mit Finger, Handschuhen oder Stift
• Energie / Komfort: Auswahl der Hintergrundbeleuchtungsstufe; Displayrotation
• Daten­speicher: interner Speicher für eine große Anzahl von Messungen (> 2000)
• Daten­übertragung: Datenkopie via ECHOSOFT-Software per USB
• Batteriekapazität: 3-4 Stunden Messbetrieb
• Status: Batteriestand auf dem Bildschirm angezeigt
• Laden: via Mini-USB vom Computer oder mit dem mitgelieferten Netzadapter
• Reflex-Test - akustische Stimulation der OAE: von 1 kHz bis 7 kHz
• Reflex-Test - digitale Auflösung: 16 Bit @ 32 kHz
• Reflex-Test - OAE-Schallintensität: 30 bis 70 dB SPL
• Kontralateraler Maskierungsstimulationsbereich: von 125 Hz bis 8 kHz
• Intensität des kontralateralen Maskierens: 20 bis 100 dB HL
• Audiometrie-Typ: Luftleitung und Knochenleitung
• Audiometrie-Kopfhörer: Luftleitungskopfhörer Modell DD65; Knochenleitungsgerät Modell B71
• Audiometrie-Pegel: Luftleitung -10 bis 110 dB; Knochenleitung -10 bis 70 dB
• Audiometrie-Frequenzen: Luftleitung 125 bis 8 000 Hz; Knochenleitung 250 bis 8 000 Hz
• Kontralaterales Maskieren in der Audiometrie: gefiltertes weißes Rauschen
• Testmodi: manuell oder automatisch
