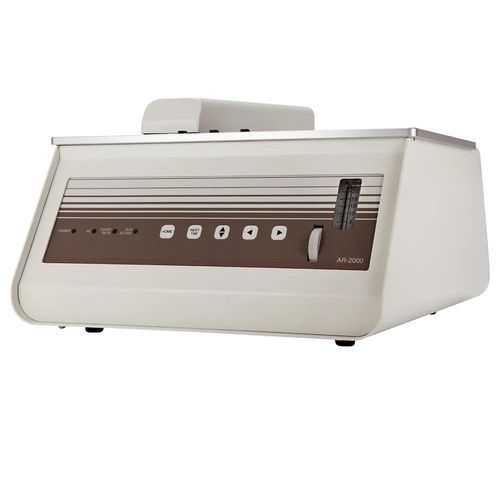

Imager für Gesundheitseinrichtungen AR-2000

Röntgen

Produktübersicht
Der Radio-TLC-Imaging-Scanner AR-2000 ermöglicht die direkte digitale Zählung von Alpha-, Beta- und Gamma-Emittern auf TLC-Platten und unterstützt damit quantitative radiochemische Reinheitsanalysen und schnelle Qualitätskontrollen von Radiopharmazeutika wie [18F]FDG. Das System nutzt einen gasgefüllten Proportionalzähler mit linearer Ansprechbarkeit über ca. 4–5 Dekaden Aktivität und bietet damit einen deutlich größeren Dynamikbereich als Röntgenfilm. Eine komplette TLC-Spur kann in unter einer Minute abgebildet und mehrere Spuren in einem automatisierten Durchlauf verarbeitet werden.

Hauptmerkmale

• Direkte digitale Zählung — erfasst Positronen-, Beta-, Gamma- und Alpha-Emitter ohne Detektorwechsel
• Großer linearer Bereich — Linearität über ~4–5 Dekaden, geeignet für Proben mit niedriger und hoher Aktivität
• Schneller automatisierter Ablauf — Einzelspuraufnahme < 1 Min. und unbeaufsichtigte Mehrspurläufe
• Räumliche Auflösung und Empfindlichkeit — schnell wechselbare magnetische Kollimatoren zur Abstimmung von Auflösung und Empfindlichkeit
• Softwareoptionen — WinScan (Standard) oder optional RaPET-Lab/AR für GMP-konforme Workflows

Technologie
Der Detektor ist ein gasgefüllter Proportionalzähler, der niederenergetische Betas (z. B. 3H), Positronen-Emitter (z. B. 18F, 11C) sowie Gamma- und Alpha-Emitter nachweisen kann. Die direkte digitale Zählung gewährleistet die für Stoffwechselversuche und radiochemische Reinheitsmessungen erforderliche quantitative Genauigkeit und Reproduzierbarkeit. Programmierbare Scans und Schnellwechsel-Kollimatoren ermöglichen die Leistungsoptimierung für planare Proben.

WinScan Software
WinScan bietet die Gerätesteuerung und Datenerfassung für Anwender ohne Bedarf an GMP-konformer Software. Multi-Slice-Akquisitionen können zu 2D-Rekonstruktionen für visuelle QC und Dokumentation zusammengestellt werden.

RaPET-Lab/AR Software (optional)
RaPET-Lab/AR ist ein optionales Workflow-Management-Paket zur automatisierten Durchführung von Mess-, Auswerte- und Qualitätskontrollprozessen mit integrierter Benutzerverwaltung und unveränderbaren, revisionssicheren Berichten. Es erleichtert die Einhaltung von GMP, cGMP, GAMP 5 und 21 CFR Part 11.

Anwendungen

• PET / Nuklearmedizin QC — Reinheitsprüfung und Synthesekontrolle für Isotope wie 18F, 68Ga, 11C, 99mTc, 111In sowie therapeutische Radionuklide (z. B. 225Ac, 177Lu)
• Alpha-Emitter-TLC-Analyse — direkter Nachweis von Alphateilchen aus 225Ac, 211At, 223Ra
• Metaboliten- und Tracer-Studien — quantitative Analyse von 3H-, 14C- und positronenmarkierten Verbindungen
• Lipid- und biochemische Trennungen — 1D/2D-TLC-Analysen ohne Schneiden oder Transfer zur schnellen Quantifizierung
• Toxikologie mit Radiotracern — empfindliche Messungen für niedrigaktiv markierte Verbindungen

Technische Spezifikationen

• Modell: AR-2000 (Radio-TLC-Imaging-Scanner)
• Detektor: gasgefüllter Proportionalzähler (Alpha/Beta/Gamma-Erkennung)
• Isotopenabdeckung: Positronen-Emitter, niederenergetische Betas (z. B. 3H), Gamma- und Alpha-Emitter
• Quantitative Linearität: ca. 4–5 Dekaden Aktivität
• Bildgeschwindigkeit: einzelne TLC-Spur < 1 Minute; automatisierte Mehrspurläufe unterstützt
• Software: WinScan (Standard); RaPET-Lab/AR (optional, GMP-fähig, revisionssichere Berichte)
• Typische Anwendungen: radiopharmazeutische QC, FDG-Reinheitsanalyse, Metabolitenstudien, Radiotracer-Forschung, Lipid-/Metabolitenanalysen, Alpha-Emitter-TLC
