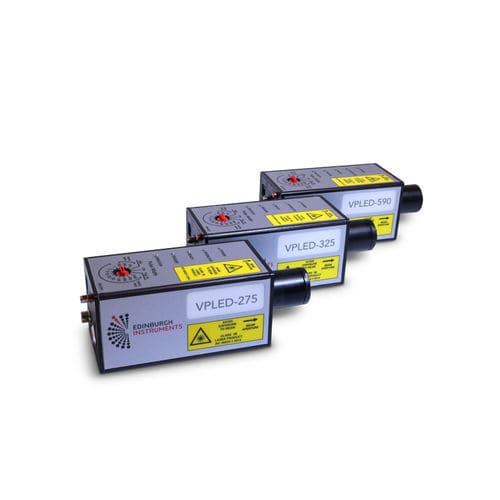

Anregungslichtquelle VPLED series

Laserkompakt

Optimiert für MCS 14 voreingestellte Pulsbreiten von 50 ns bis 1 ms Externe Triggerung möglich Einstellung von Pulsbreite und Wiederholrate mit Eingangstriggerimpuls Betrieb im CW-Modus Spektral gereinigter Ausgang Kompakte Plug-and-Play-Konstruktion Beschreibung des Produkts Die LEDs der VPLED-Serie bieten variable Pulsbreiten von ns bis ms sowie CW-Betrieb mit Leistungen im mW-Bereich. Sie sind für lange Photolumineszenz-Lebensdauermessungen unter Verwendung der Multi-Channel-Scaling (MCS)-Detektionsmethode optimiert. Die Breite der Anregungspulse lässt sich leicht über die VPLED steuern, was eine schnelle Optimierung der Messbedingungen ermöglicht. Die VPLED-Dioden sind kompakt, wartungsfrei und benutzerfreundlich. Obwohl sie für die Spektrometer von Edinburgh Instruments entwickelt wurden, können sie dank ihrer externen Triggerfähigkeit in jedes Experiment integriert werden. Technische Daten Externer Triggerbreitenmodus - Pulsbreite und Wiederholrate werden durch einen externen Triggereingang definiert Max. Tastverhältnis 50% CW-Modus - Ja Bias-Versorgung - 15 Vdc +/- 5%, 15W (2,1mm DC-Buchse) Triggerausgang - SMA, NIM Standard Interlock-Eingang - Hirose HR10A-7P-4P(73), (Pin 1 und Pin 2 mit Masse verbinden - Interlock gesund) Triggereingang - Hirose HR10A-7P-4P(73), (Signal Pin 4 und Masse Pin 3) Trigger-Eingangssignal - TTL > 50 ns Impuls. Triggerung bei steigender Flanke. 0.0 V < niedriger Pegel < 0,5 V, 2,5 V < hoher Pegel < 5 V Schlüsselschalter - Ja Spektralkonditionierung - Eingebauter Filter zur Minimierung von Out-of-Band-Emissionen (keine Spektralfilterung erforderlich) Physikalische Abmessungen - Gesamt: 168 mm Länge x 64 mm x 64 mm Kollimatorrohr: φ 30 mm x 38 mm Gewindebohrungen für Bolzenmontage - 2 x M6 Gewicht - 750 g
