Motor für die medizinische Industrie RIB11 series
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Anwendung
- für die medizinische Industrie
- Rotationsgeschwindigkeit
96 rpm
(603,1858 rad.min-1)- Durchmesser
384 mm
(15,12 in)- Spannung
600 V
Beschreibung
Übersicht
Hauptspezifikationen
Montageabmessungen
Mechanische Daten
Drehmomente
Drehzahlen
Ströme
Leistungsverluste
Elektrische Kenndaten
Allgemeine Kenngrößen
Kühlbedingungen
Anwendungen
Bestellinformationen

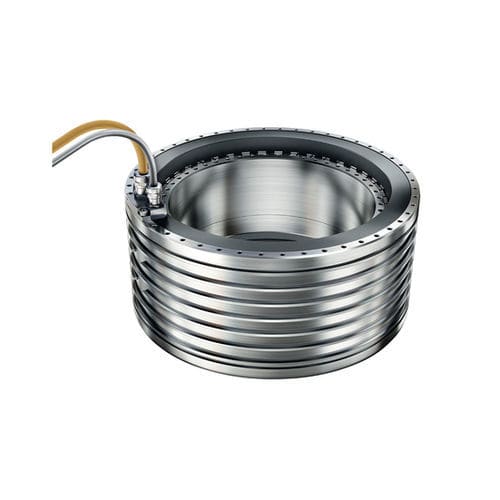

- Der RIB11-3P-384x175-Z4.0 ist ein Standard-Torquemotor von Schaeffler für Direktantriebe und Rundtische. Er bietet hohe Spitzen- und Nennmomente bei geringem Cogging sowie integrierte Kühlmöglichkeiten zur Erhöhung des Dauer-Drehmoments.
Hauptspezifikationen
- Hauptabmessungen
- DAP (Außendurchmesser Stator): 485 mm
- D (Wirksamer Luftspalt-Durchmesser): 384 mm
- H (Aktive Höhe): 175 mm
- DIS (Innendurchmesser Rotor): 345 mm
- HS (Rotorhöhe): 176 mm
- HP (Statorhöhe): 235 mm
Montageabmessungen
- DP (Teilkreisdurchmesser Stator): 468 mm
- DS (Teilkreisdurchmesser Rotor): 360 mm
- TS_S × TD_S (Rotorgewinde): M8x16
- n_S × TP_S (Rotorgewinde, Anzahl × Teilung): 48 × 7.5°
- TS_PC × TD_PC (Statorgewinde, Kabelseite): M8x16
- n_PC × TP_PC (Statorgewinde, Kabelseite, Anzahl × Teilung): 45 × 7.5°
- TS_P × TD_P (Statorgewinde): M8x16
- n_P × TP_P (Statorgewinde, Anzahl × Teilung): 48 × 7.5°
Mechanische Daten
- Rotormasse (mS): 28 kg
- Statormasse (mP): 104.1 kg
Drehmomente
- Ultimatives Drehmoment (Tu): 4.308 Nm
- Spitzendrehmoment (Tp): 3.852 Nm
- Nennmoment, gekühlt (Tcw): 2.473 Nm
- Nennmoment, ungekühlt (Tc): 985 Nm
- Stallmoment, gekühlt (Tsw): 1.879 Nm
- Coggingmoment (Tcog): 10.75 Nm
Drehzahlen
- Grenzgeschwindigkeit bei Ipeff und UDCL (n_lp): 61 1/min
- Knickgeschwindigkeit (n_lw): 96 1/min
- Nenn Drehzahl (S1), gekühlt (n_lwS1): 96 1/min
Ströme
- Wirksamer Nennstrom, gekühlt (I_cw_eff): 52.4 A
- Wirksamer Nennstrom, ungekühlt (I_c_eff): 19 A
- Wirksamer Stallstrom, gekühlt (I_sw_eff): 37.8 A
- Wirksamer Ultimativer Strom (I_u_eff): 122.2 A
- Wirksamer Spitzenstrom (I_p_eff): 97.8 A
Leistungsverluste
- Leistungsverlust bei Tp (P_lp): 19.776 W
- Leistungsverlust bei Tcw (P_lw): 7.633 W
- Leistungsverlust bei Tc (P_lc): 747 W
Elektrische Kenndaten
- Gleichspannungszwischenkreis (UDCL): 600 V
- Elektrischer Widerstand Phase-zu-Phase (R20): 1.4 Ω
- Induktivität Phase-zu-Phase (L): 16.5 mH
- Gegen-EMK-Konstante Phase-zu-Phase (k_u): 42.3 V/(rad/s)
Allgemeine Kenngrößen
- Anzahl Polpaar (P): 33
- Motorkonstante (k_m): 36.04 Nm/√W
- Drehmomentkonstante (k_T): 51.8 Nm/A
- Motorabschalt-Temperaturschwelle (θ_PTC): 110 °C
- Axiale Anziehung (F_a): 0.67 kN
- Radiale Anziehung (F_r): 12.4 kN/mm
Kühlbedingungen
- Kühlwasser Durchfluss (dV/dt): 14.6 l/min
- Bemessungszufuhrtemperatur (θ_nf): 20 °C
- Kühlwasser Temperaturdifferenz (Δθ): 7.5 K
Anwendungen
- Präzisions-Rundtische, Direktantriebsachsen und Spindeln für Werkzeugmaschinen in niederfrequenten, hochdrehmomentigen Anwendungen.
- Positioniersysteme, Aufwickler, Azimut-Antriebe für Teleskope und Indexiereinheiten mit geringer Cogging-Charakteristik und hohem Dauerdrehmoment bei Kühlung.
Bestellinformationen
- Produktname: RIB11-3P-384x175-Z4.0
- Marke: Schaeffler
- Artikelnummer: 2882139
- Kategorie: Direktantriebe / Torquemotoren / Standard-Torquemotoren
- Produktseite: https://medias.schaeffler.de/de/produkt/direktantriebe/torquemotoren/standard-torquemotoren/rib11-3p-384x175-z4.0/p/2882139
