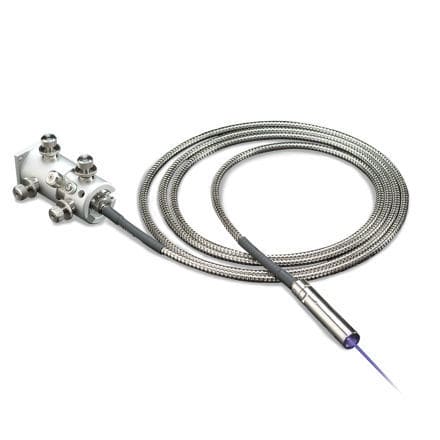

Lichtwellenleiter kineFLEX®

Das kineFLEX® Faseroptiksystem ist ein robustes, äußerst stabiles Laserstrahlführungssystem für Präzisionsmessanwendungen. Die Fasern wurden speziell für vorfokussierte und integrierte optische Baugruppen entwickelt. Die single mode Faser überträgt automatisch die grundlegende TEM00-Lasermode, und erreicht eine Transmissionseffizienz von mehr als 60%. Mithilfe der single mode Faser kann der Anwender den Laserstrahlastigmatismus und die dynamische Instabilität der Strahlführung von der Messanwendung entkoppeln. Eine integrierte Raumfrequenzfilterung sorgt für ausgezeichnete Strahlqualität. Die Faser bietet überdies eine sehr nützliche Anordnung durch die Verlagerung abseits von Wärmequellen, Abstand zu großen Komponenten und Lieferung des Strahls direkt an den Ort der Anwendung. Durch die Faser kann sich die Anzahl der optischen Flächen im Strahlgang deutlich reduzieren. Das kineFLEX-Faserzuführungssystem hat unseren patentierten kineMATIX®-Faserkoppler integriert, der für die Ausrichtung der Faser zum Laser und für die Montage der Faser an die Vorderseite des Lasers verwendet wird. Der kineMATIX hat 4 Ausrichtungsachsen mit Submikrometer-Wiederholbarkeit und eine Winkelstabilität unter 1 µrad, sodass eine 10-nm-Positioniergenauigkeit für eine äußerst genaue Ausrichtung der Faser zum Laser möglich ist. Einmal ausrichten ist ausreichend: Das System muss nur einmal justiert werden und bleibt über viele Entnahme- und Einsetzprozesse der Faser hinweg stabil. Dadurch wird echte Modularität für das Instrumentendesign erzielt. Unsere kineFLEX-Fasersysteme und kineMATIX-Befestigungen können zudem an anspruchsvolle OEM Spezifikationen angepasst werden.
