Drucktester DPM5

für medizinische Geräteautomatischtragbar

Übersicht

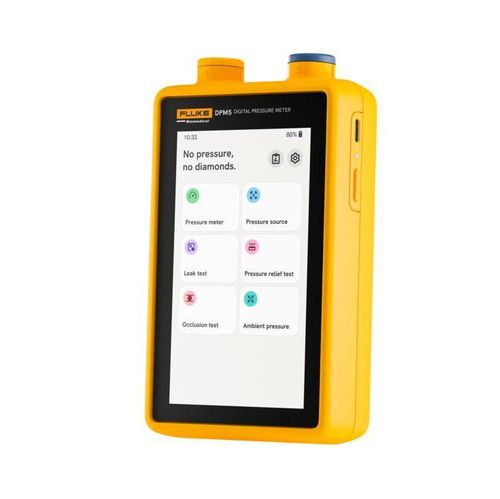

Der digitale Druckmesser DPM5 ist ein tragbares, batteriebetriebenes Messgerät für Tests und Verifizierungen von medizinischen Geräten. Er verfügt über eine integrierte Druckpumpe, die manuelle Druckerzeugung überflüssig macht, eine Doppelanschlusskonfiguration zur Messung von trockenen Gasen und, falls unterstützt, Flüssigkeiten, einen 5-Zoll-Touchscreen und vorinstallierte Apps für gängige Messverfahren. Das Gerät speichert Messwerte lokal, bietet USB-C für Laden und PC-Kommunikation und kann zur stabilen Nutzung auf einem Stativ montiert werden.

Hauptmerkmale

• Integrierte Druckpumpe — automatische Druckerzeugung
• Doppelanschluss — Port 1 für trockene nicht-korrosive Gase; Port 2 für trockene Gase und Wasser
• Integrierte Mess-Apps — Okklusion, Leckage, Ventiltests, Atmosphärendruckkontrollen, Druckentlastungstests
• 5-Zoll-Touchscreen — intuitive Steuerung und Echtzeit-Anzeige

Detaillierte Beschreibung
Die interne Pumpe des DPM5 erzeugt gleichmäßige und reproduzierbare Druckverläufe zur Reduzierung der Bedienerstreuung und Verbesserung der Reproduzierbarkeit. Die Doppelanschluss-Funktion ermöglicht direkte Verbindungen zu verschiedenen medizinischen Geräteanschlüssen für Tests von Blutdruckmessgeräten, Infusionspumpen, Dialysegeräten und Beatmungsgeräten. Vorgefertigte Test-Apps und Echtzeitüberwachung vereinfachen Labor- und Außeneinsätze. Messwerte können auf dem Gerät gespeichert und per USB-C exportiert werden.

Lieferumfang

• BPMonitor connection male, barb 5/32 (4,0 mm) ID tubing
• BPMonitor connection female — 5/16-24 UNF Gewinde zu Serie 200, barb 5/32 (4,0 mm) ID tubing
• 2 × Luer-Lock männlich — barb, 5/32" (4,0 mm) ID tubing
• 2 × Luer-Lock weiblich — barb, 5/32" (4,0 mm) ID tubing
• 2 × Schnellverschluss-Adapter — 165 in OD barb, Messing, chemisch vernickelt
• 1 × Schnellverschluss-Stöpsel — 5/32 Zoll Schlauchstutzen Bajonettanschluss, weißes Nylon
• 1 × Y-Verbinder — Y-Adapter, 3/16 (4,8 mm) ID tubing
• 2 × T-Verbinder — 1/8 (3,2 mm) ID tubing
• 2 Fuß weicher Silikonschlauch — ID 0,125 in, OD 0,25 in
• 2 Fuß mittelstarker klarer PVC-Schlauch — ID 1/8 in, OD 1/4 in
• 2 Fuß harter Polyurethan-Schlauch — OD 0,250 in, ID 0,125 in
• Netzteil mit universellen Adaptern
• Transportkoffer

Anwendungen
Entwickelt für Wartung, Verifizierung und Funktionstests von Medizinprodukten. Typische Anwendungen umfassen Okklusionstests, Leckagetests, Ventilprüfungen, Atmosphärendruckkontrollen und Druckentlastungstests im Labor und im Außeneinsatz.

Technische Daten

• Sicherheitsnorm: IEC 61010-1:2010, Verschmutzungsgrad 2
• EMV-Norm: IEC 61326-1:2013
• Abmessungen (B × T × H): 90 × 37 × 154 mm (3,5 × 1,46 × 6,1 in)
• Gewicht: 400 g (0,88 lb)
• Betriebstemperatur: +10 bis +40 °C (+50 bis +104 °F)
• Betriebsfeuchte: 10–90 %, nicht kondensierend
• Lagerungstemperatur: −20 bis +50 °C (−4 bis +122 °F)
• Lagerfeuchte: 5–95 %, nicht kondensierend
• Atmosphärendruck: 70–107 kPa; Höhe bis 3000 m (10 000 ft)
• Batterie: Integrierter wiederaufladbarer Lithium‑Ion (≤3600 mAh, 3,6 V)
• Akkulaufzeit: >24 h kontinuierlicher Betrieb
• Ladegerät: 5 V DC, 2 A (über USB-C)
• Konnektivität: USB-C für Laden und PC-Kommunikation
• Display: 5-Zoll-Touchscreen
• Datenspeicher: >4.000 Messungen
• Befestigung: Standard 1/4" Stativgewinde
• Unterstützte Messeinheiten: mmHg, cmH2O, inHg, psi, mbar, bar, atm, kPa, inH2O
• Barometer: Bereich 65–110 kPa; Genauigkeit ±1 %
• Port 1 — Medium: nur trockene nicht-korrosive Gase; Anschluss: Luer-Lock männlich; Bereich 0–1200 mmHg (0–23 psi); Genauigkeit ±0,2 % oder ±0,5 mmHg (je nachdem größer); Auflösung 0,1 mmHg
• Druckquelle (Port 1): Bereich 10–1200 mmHg (Hinweis: >1100 mmHg bei >2500 m Höhe); Genauigkeit der Druckquelle ±(1 % + 1 mmHg); Auflösung 1 mmHg
• Interner Leckrate Port 1: <0,5 %/min oder <1 mmHg/min (je nachdem größer) bei Anschluss an ein starres Volumen von 500 mL
• Port 2 — Medium: trockene nicht-korrosive Gase und Wasser; Anschluss: Mini-Schnellanschluss; Bereich −725–7500 mmHg (−0,96–10 bar); Genauigkeit ±0,5 % oder ±2 mmHg (je nachdem größer); Auflösung 0,1 mmHg
• Interner Leckrate Port 2: <0,5 %/min oder <1 mmHg/min (je nachdem größer) bei Anschluss an ein starres Volumen von 500 mL
• Druckentlastungstestbereich: 100–1200 mmHg
