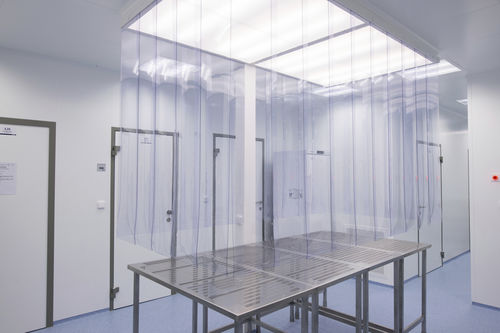

Laminar Flow Modul / für OP-Saal 108.02

Decken

Laminarfelder werden verwendet, um die einströmende Luft aus PUROFIL-Filteradaptern zu lenken. Das Gehäuse des Laminarizers wird an den Filtrationsadaptern befestigt, die in der abgehängten Leichtmetalldecke Laminarfelder bilden. Ein Laminarfeld kann nur aus Filtrationsadaptern bestehen oder mit Beleuchtungskörpern und Fliesen kombiniert werden. Falls erforderlich, kann die Verkleidung für Laminarfelder unterschiedlicher Größe ausgelegt werden. Entlang des Umfangs des Laminarfeldes können flexible oder feste Abschirmungen an der Verkleidung befestigt werden, in Standard- oder antistatischer Ausführung. Lamellenfelder können nebeneinander aufgestellt werden. Anzahl der laminaren Strömungsfelder die Anordnung muss in einer Zeichnung dokumentiert werden Anzahl der PUROFIL-Filtrationsadapter in einem Laminarfeld bei Adaptern mit Filter 570x570 mm muss die Anordnung in einer Zeichnung dokumentiert werden bei Adaptern mit Filter 1180x1180 mm muss die Anordnung in einer Zeichnung dokumentiert werden bei Adaptern mit Filter 1180x555 mm muss die Anordnung in einer Zeichnung dokumentiert werden Höhe der Laminarfeldverkleidung 150 mm 175 mm 200 mm 225 mm 150, 175, 200, 225 - Blendenhöhe in mm Ausführung des Auslasses laminarisator - Standard perforiertes Blech Beleuchtung - nur für die Laminarator-Version ohne Beleuchtung mit Leuchtstoffröhrenbeleuchtung Form des laminaren Strömungsfeldes L-förmiges Feld - Form und Blenden müssen in einer Zeichnung dokumentiert werden rechteck in LK bestehend aus N x M Deckenplatten (O2x1 ÷ O4x3, n=max.4, m=max.3)
